在定制工程图模板上可以放置预定义视图，并定义预定义视图的视向、位置和比例等。在使用此工程图模板时，用户通过插入模型的操作即可快速显示所有相关视图的填充。下面介绍在工程图模板中添加预定义视图的一般操作方法。

Stage1.插入预定义视图

Step1.打开工程图文件D：\sw13.5\work\ch04\ch04.02\ch04.02.05\custom templatesa_A4.DRWDOT。

Step2.选择下拉菜单命令，然后在图纸中适当位置单击放置视图，此时系统弹出“工程图视图1”对话框。

Step3.在“工程图视图1”对话框中区域中选择为（前视），在区域中选择和复选框，其余选项均采用默认参数，单击按钮，完成视图放置。

Step4.添加预定义的投影视图。

（1）选择下拉菜单命令，系统弹出“投影视图”对话框，且在图形区显示投影视图预览。

（2）将鼠标指针移到上一步骤中所创建的前视图正下方，选择合适位置单击，完成视图放置。

Step5.参照Step4的操作方法，选取前视图为投影时要使用的视图，添加新的投影视图到前视图的正右方，此时三个视图显示如图4.2.14所示。(www.daowen.com)

Step6.保存模板文件。选择下拉菜单命令，采用系统默认的文件名称，保存模板文件。

Stage2.验证预定义视图模板

Step1.在图纸中右击任一视图，在系统弹出的快捷菜单中选择命令，系统弹出“插入模型”对话框，单击按钮，系统弹出“打开”对话框。

Step2.在“打开”对话框中选择down_base.sldprt模型文件，并单击按钮，此时图纸中视图显示结果如图4.2.15所示。

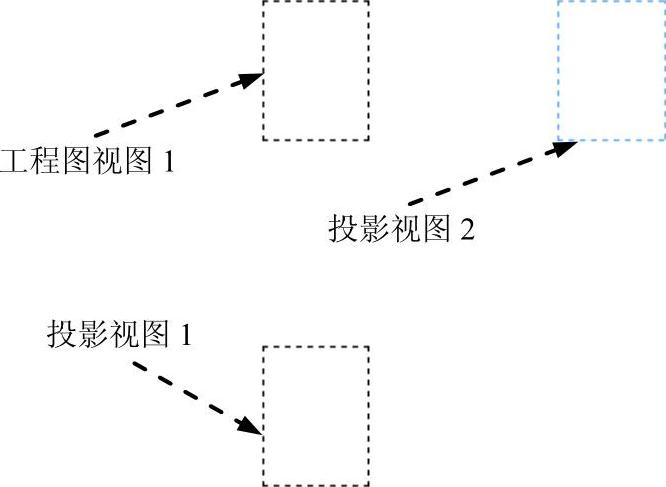

图4.2.14 放置预定义视图

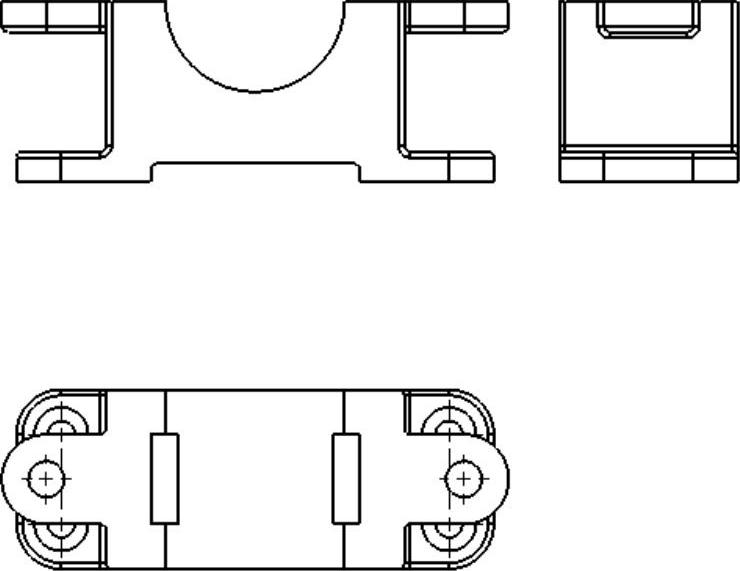

图4.2.15 插入模型后的视图
