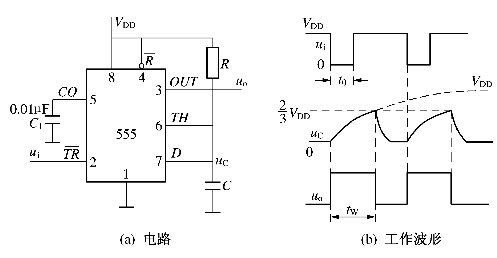

用555定时器构成的单稳态触发电路如图9.23（a）所示，图9.23（b）是它的工作波形图。输入触发信号ui加在低触发端
输出信号为uo，R和C是 外接定时元件。
电路的工作原理如下：
由图9.23、表9.1可知，通电而触发信号没有到来时，低触发端
电源VDD对C充电，uC逐渐升高（T H端的电位也不断上升）；当
时，输出信号uo为低电平，此时555内的放电管导通，C放电到使uC≈0，TH端为低电平，维持输出端uo的低电平状态，电路处于稳态。
触发信号到来时，ui负跳变为
输出信号uo跳变到高电平，555内的放电管截止，电源经R向电容C充电，电路处于暂稳态。随着电容C被充电，uC逐渐升高（TH端的电位也不断上升）；当
时（此时ui必须已恢复到VDD，即低触发端
），输出信号uo又跳变为低电平，放电管导通，电容C放电到使uC=0（TH=0），电路又回到稳态。
(www.daowen.com)
图9.23 用555构成的单稳态触发电路

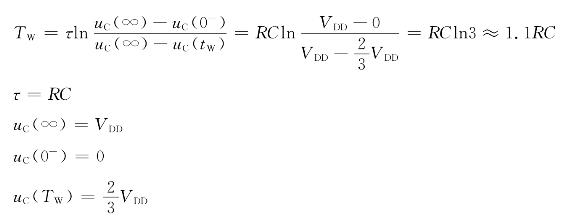

电路在暂稳态的时间等于单稳态触发电路输出脉冲的宽度TW，它为定时电容C的电压uC由0上升到
所需的时间。TW的计算公式如下：
由以上分析可知，单稳态触发电路由暂稳态返回稳态的条件是输入触发脉冲的宽度t0＜TW。若t0＞TW时，可在触发输入端加RC微分电路。
