利用本章所学内容，对在上一章练习中创建的房屋三维模型进行渲染。具体的操作步骤如下。

1）打开AutoCAD 2012中文版，将工作空间切换为“三维建模”。并打开在上一章练习中创建的房屋三维模型。如图12-24所示。

2）利用所学的三维建模工具为房屋三维模型创建家具，如书架、沙发和办公桌椅等。结果如图12-25所示。

图12-24 房屋三维模型

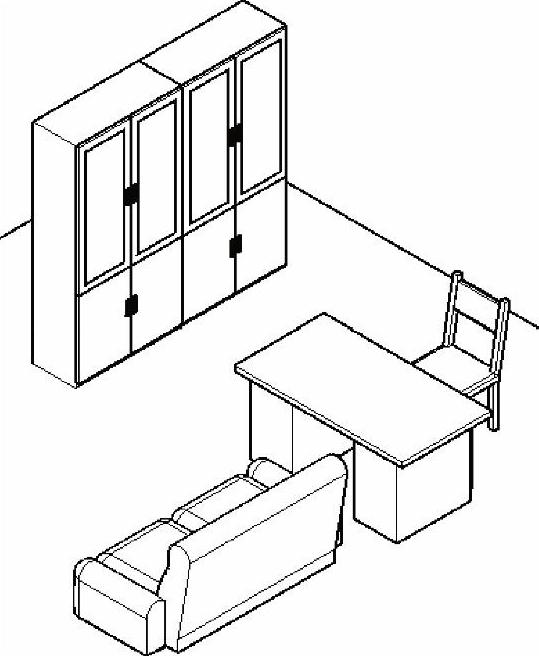

图12-25 创建家具

3）在功能区【渲染】选项卡的【材质】面板中单击【材质浏览器】按钮，打开【材质浏览器】选项板，分别为墙体、门窗、书架、办公桌、椅子和沙发等对象添加材质。为墙体指定“墙漆”→“粗面”→“麦色”，为窗框指定“金属”→“铝”→“缎光”，为窗扇和书架玻璃指定“玻璃”→“玻璃制品”→“青绿色”，为地面指定“地板”→“木材”→“白橡木-天然”，为沙发指定“织物”→“皮革”→“褐色”，为办公桌椅和书架指定“木材”→“面板”→“镶板-褐色”。用户还可以利用【材质编辑器】对指定的材质进行适当的调整。结果如图12-26所示。

图12-26 添加材质

4）在功能区【渲染】选项卡的【相机】面板上选择【创建相机】命令按钮，为房屋三维模型创建一个相机，并利用移动和夹点工具适当地调整相机的视角和位置。将视图切换到“相机1”视图，并将视觉样式设为“隐藏”。如图12-27所示。

(www.daowen.com)

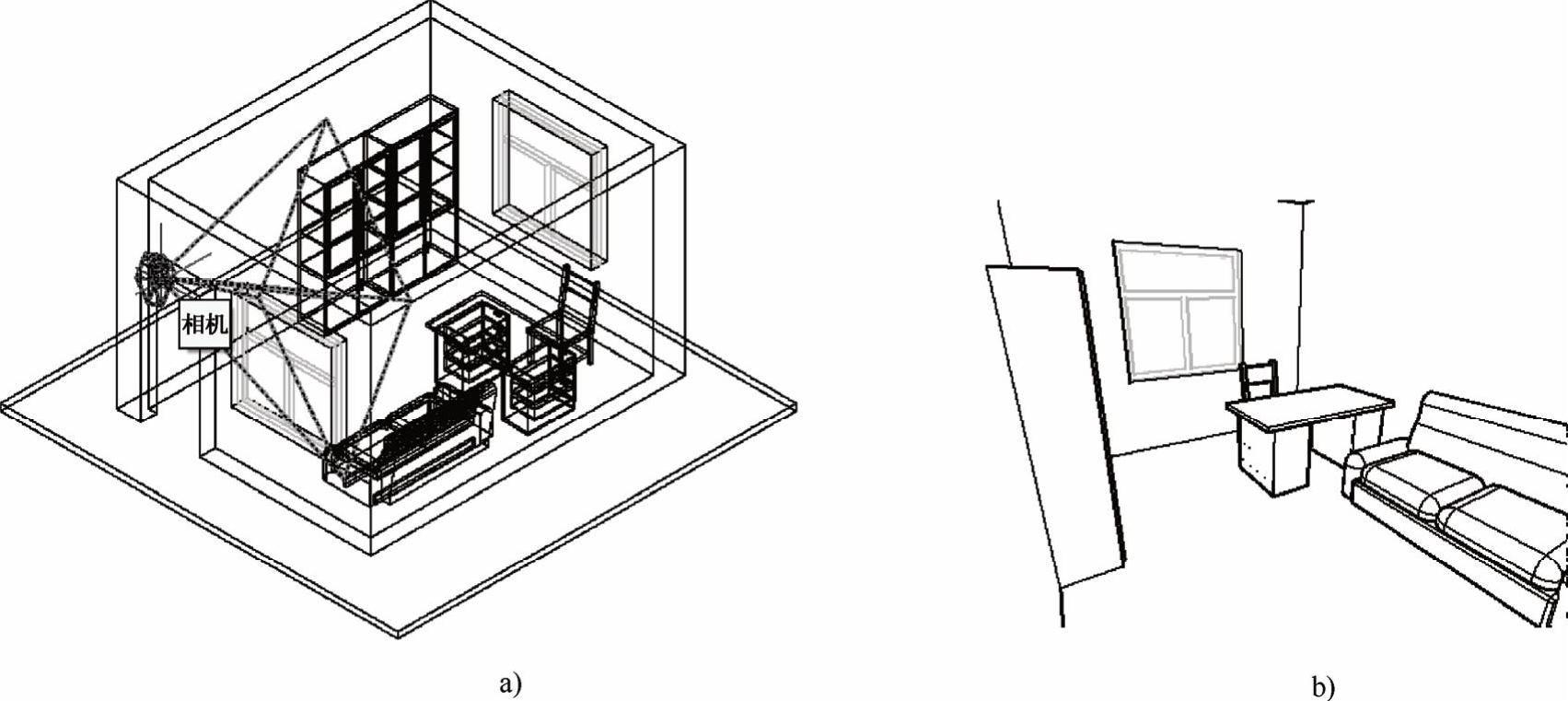

图12-27 创建相机

a）创建相机 b）“相机1”视图

5）在功能区【视图】选项卡内的【视图】面板上选择【视图管理器】命令按钮，在弹出的【视图管理器】对话框中选择“相机1”视图，将“背景替代”选项设为“渐变色”，并在弹出的【背景】对话框中设置渐变色的底部、中间、顶部颜色。结果如图12-28所示。

图12-28 设置背景

6）在功能区【渲染】选项卡内的【光源】面板上选择【点光源】命令按钮，为图形对象添加一个点光源，并利用移动命令和夹点功能对点光源的位置进行适当调整。

7）在功能区【渲染】选项卡内的【渲染】面板上选择【渲染】命令按钮，对完成的房屋三维模型进行渲染，结果如图12-29所示。

图12-29 渲染室内空间

8）完成上述操作，最后将文件保存至指定位置，文件名为“渲染室内空间”。
