利用本章所学内容，对在上一章实训环节中创建的轴承座三维模型进行渲染。具体的操作步骤如下。

1）打开AutoCAD 2012中文版，新建一个图形文件，工作空间切换为“三维建模”。并打开在上一章实训环节创建的轴承座三维模型。

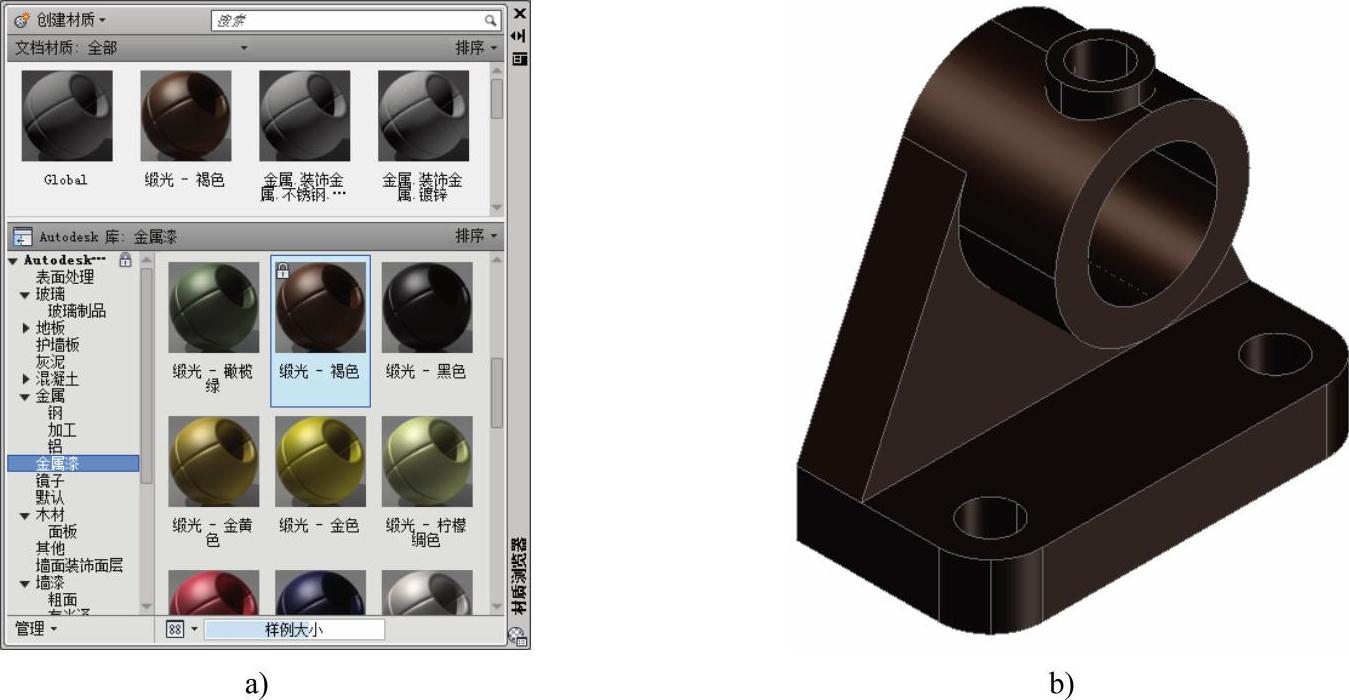

2）在功能区【渲染】选项卡的【材质】面板中单击【材质浏览器】按钮，在打开的【材质浏览器】选项板中选择“金属”→“金属漆”→“缎光-褐色”，如图12-19a所示，用鼠标拖曳的方式将材质指定给轴承座，结果如图12-19b所示。

图12-19 指定材质

a）材质浏览器 b）指定材质

3）在功能区【渲染】选项卡内的【渲染】面板上选择【渲染】命令按钮，对轴承座三维模型进行快速渲染。如图12-20所示。

图12-20 渲染窗口

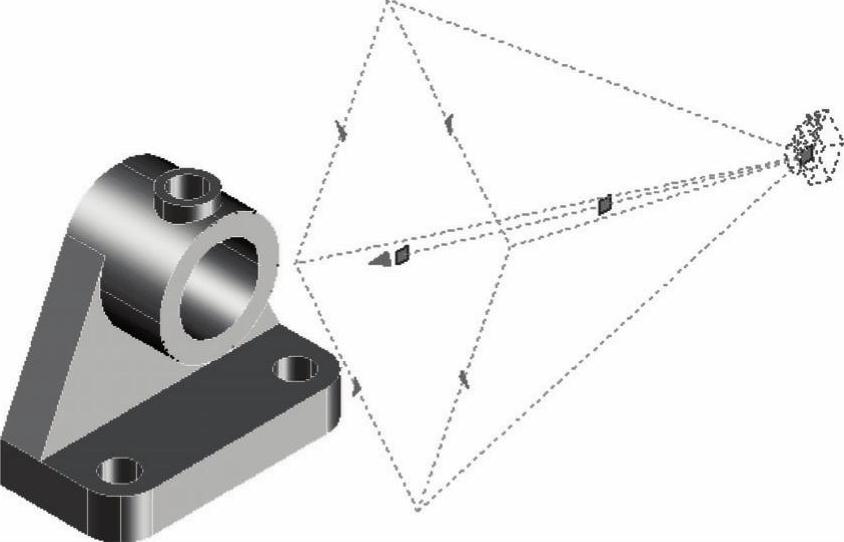

4）在功能区【渲染】选项卡的【相机】面板上选择【创建相机】命令按钮，为轴承座三维模型创建一个相机，并利用移动和夹点工具适当地调整相机的视角和位置。如图12-21所示。

5）在功能区【视图】选项卡内的【视图】面板上选择【视图管理器】命令按钮，在弹出的【视图管理器】对话框中选择“相机1”视图，将“背景替代”选项设为“渐变色”，并在弹出的【背景】对话框中设置渐变色的底部、中间、顶部颜色。结果如图12-22所示。(www.daowen.com)

6）在功能区【渲染】选项卡内的【光源】面板上选择【点光源】命令按钮，为图形对象添加一个点光源，并利用移动命令和夹点功能对点光源的位置进行适当调整。用户也可以通过【特性】选项板对点光源的相关特性进行调整。再次执行【渲染】命令，结果如图12-23所示。

图12-21 创建相机

图12-22 设置背景

a）【视图管理器】对话框 b）渐变色背景

图12-23 渲染轴承座模型

7）完成上述操作，最后将文件保存至指定位置，文件名为“渲染轴承座模型”。
