布局空间在图形输出中占有极大的优势和地位，它模拟图纸页面，提供直观的打印设置。用户可以在图形中创建多个布局以显示不同的视图，每个布局可包含不同的打印比例和图纸尺寸等设置。布局中显示的图形与图纸页面上打印出来的图形完全一致。

在AutoCAD 2012中，用户可以使用【布局向导】命令以向导方式创建新的布局，步骤如下。

1）从菜单栏中选择【插入】→【布局】→【创建布局向导】命令，打开【创建布局】对话框，显示如图10-4所示的【创建布局-开始】对话框，为新布局命名。在页面左侧列出的是创建布局的8个步骤，前面标有三角形符号的是当前步骤。

2）单击【下一步】按钮，显示如图10-5所示的【创建布局-打印机】对话框。该对话框用于选择打印机，可以从列表中选择一种打印输出设备。

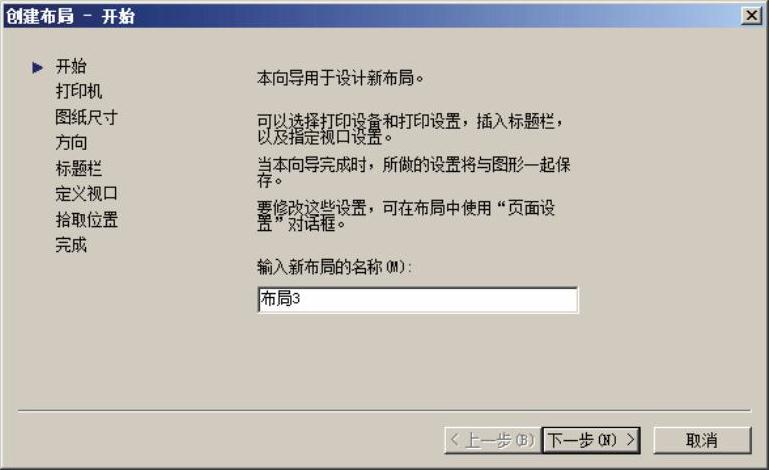

图10-4 【创建布局-开始】页面

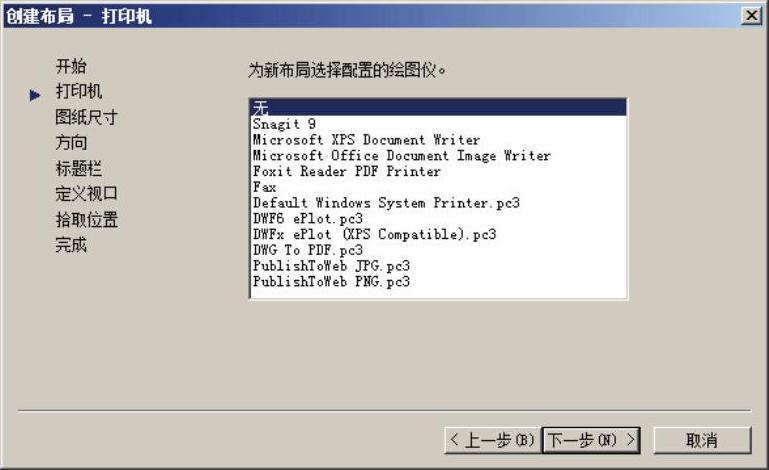

图10-5 【创建布局-打印机】页面

3）单击【下一步】按钮，显示【创建布局-图纸尺寸】对话框，如图10-6所示。用户可以在此选择打印图纸的大小并选择所用的单位。在下拉列表中列出了可用的各种格式的图纸，它是由选择的打印设备决定的。用户可以从中选择一种格式，也可以使用绘图仪配置编辑器添加自定义图纸尺寸。【图形单位】选项组用于选择图形单位，可以选择毫米、英寸或像素。

4）单击【下一步】按钮，显示如图10-7所示的【创建布局-方向】对话框，在此可以设置图形在图纸上的方向。

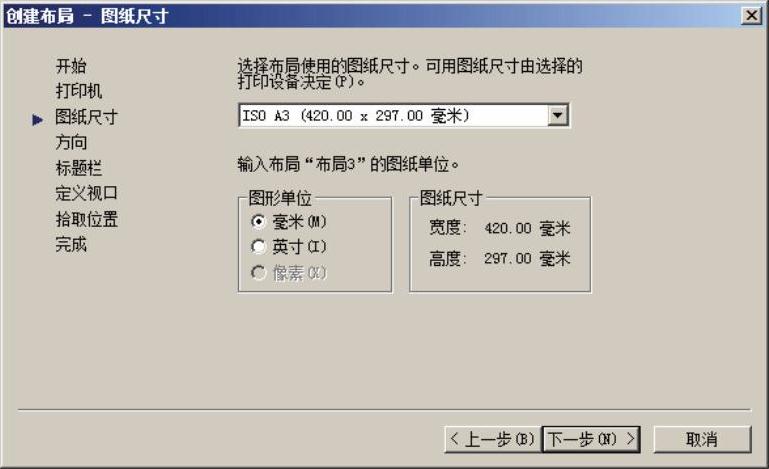

图10-6 【创建布局-图纸尺寸】页面

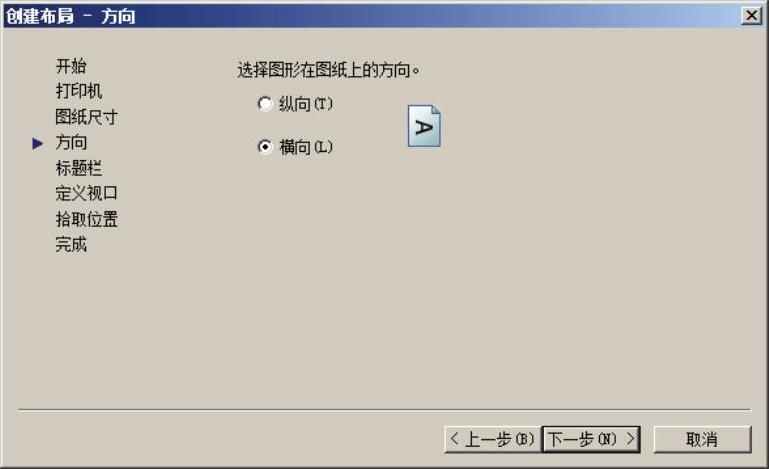

图10-7 【创建布局-方向】页面(www.daowen.com)

5）单击【下一步】按钮，显示如图10-8所示的【创建布局-标题栏】对话框，在此可以选择图纸的边框和标题栏的样式，在对话框右侧的【预览】选项组中可以显示所选样式的预览图像。在对话框下部的【类型】选项组中，还可以指定所选择的标题栏图形文件是作为块还是作为外部参照插入到当前图形中。

6）单击【下一步】按钮，显示如图10-9所示的【创建布局-定义视口】对话框，在此可以指定新创建的布局默认视口设置和比例等。在【视口设置】选项组中选择“单个”单选按钮。如果选择“阵列”单选按钮，则下面的4个文本框将会被激活，分别用于输入视口的行数和列数，以及视口的行距和列距。

7）单击【下一步】按钮，显示如图10-10所示的【创建布局-拾取位置】对话框，在此可以指定视口的大小和位置。单击【选择位置】按钮，将会暂时关闭该对话框，切换到图形窗口，指定视口的大小和位置后返回该对话框。

图10-8 【创建布局-标题栏】对话框

图10-9 【创建布局-定义视口】对话框

8）单击【下一步】按钮，显示【创建布局-完成】对话框，如图10-11所示。

图10-10 【创建布局-拾取位置】对话框

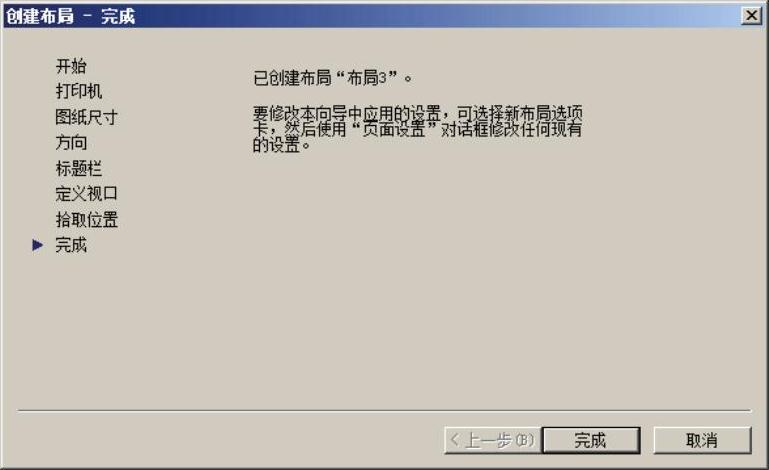

图10-11 【创建布局-完成】对话框
