1.什么是“跳跃”

当断路器合闸后,在控制开关SA的触点5-8或自动装置继电器的触点1K由于某种原因被卡住不能复位的情况下,若此时断路器合闸到持续短路的故障线路上,继电保护装置动作,使2K触点闭合,跳闸线圈YT通电,使断路器跳闸,但由于SA的触点5-8或1K被接通,又使断路器再次合闸,由于线路存在故障保护,继电保护装置又会动作使断路器再次跳闸,从而造成断路器多次“跳-合”现象,一般将这种现象称为“跳跃”。如果断路器发生“跳跃”,势必造成绝缘下降,断路器油温上升,严重时会引发断路器发生爆炸事故,危及人身和设备安全。因此,必须采取措施防止断路器“跳跃”,称之为“防跳”。

2.“防跳”装置

“防跳”装置有机械“防跳”装置和电气“防跳”装置两种,一般10kV及以下电压等级的断路器多采用机械防跳装置;35kV及以上断路器要求采用电气防跳。这里主要介绍电气“防跳”装置。(www.daowen.com)

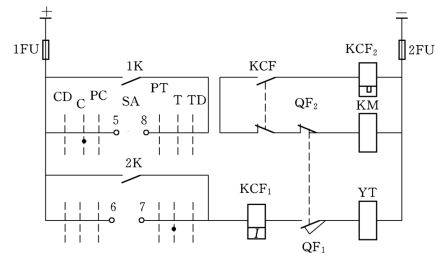

图3-6是带电气“防跳”断路器控制回路图,它广泛应用于35kV及以上电压的断路器控制。该控制回路的“防跳”功能主要是由跳跃闭锁继电器KCF来完成的。KCF有两个线圈,一个是电流起动线圈KCF1,串联于跳闸回路中,这个线圈的额定电流应根据跳闸线圈的动作电流来选择,并要求有较高的灵敏度,以保证在跳闸时能可靠起动;另一个是电压(自保持)线圈KCF2,与自身的动合触点串联,再并联于KC回路中。

图3-6　带电气“防跳”断路器控制回路

“防跳”控制回路的工作原理如下:若用控制开关SA进行手动合闸或用自动装置进行自动合闸时,如遇上短路故障,则继电保护装置动作,其触点2K闭合,将跳闸回路接通,使断路器跳闸。同时,跳闸电流也流过跳跃闭锁继电器的电流起动线圈KCF1,跳跃闭锁继电器动作,其动合触点闭合,动断触点断开。若控制开关SA的触点5-8或自动装置的1K因故未断开,则使电压线圈KCF2始终带电,使得KCF的动断触点一直处于断开状态,从而可靠地切断KC线圈回路,即使SA的5-8触点(或1K触点)接通,KC也不会通电,断路器将不会再次合闸,防止了断路器“跳跃”的发生。只有合闸命令解除(SA的5-8断开或1K断开),KCF2电压线圈断电,才能恢复至正常状态。
