控制开关是值班人员对断路器进行手动合闸、手动跳闸操作的控制装置,其文字符号为SA,又称为转换开关。

LW2-Z型控制开关是发电厂普遍采用的一种控制开关,它的结构图如图3-3所示。其正面是一个操作手柄,装于屏前;与手柄固定连接的方轴上装有5～8节触点盒,用螺杆相连装于屏后。

LW2-Z型控制开关触点的通断情况如表3-2所示。从表中能清楚看到当手柄处于不同的位置时各对触点的通断情况。“●”表示触点接通,“—”表示触点断开。

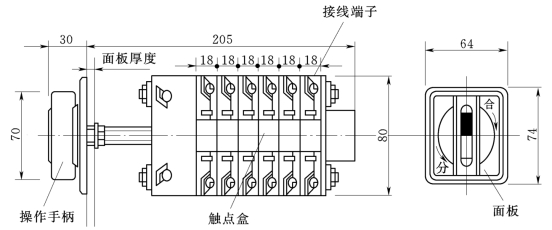

图3-3　LW2-Z型控制开关结构图

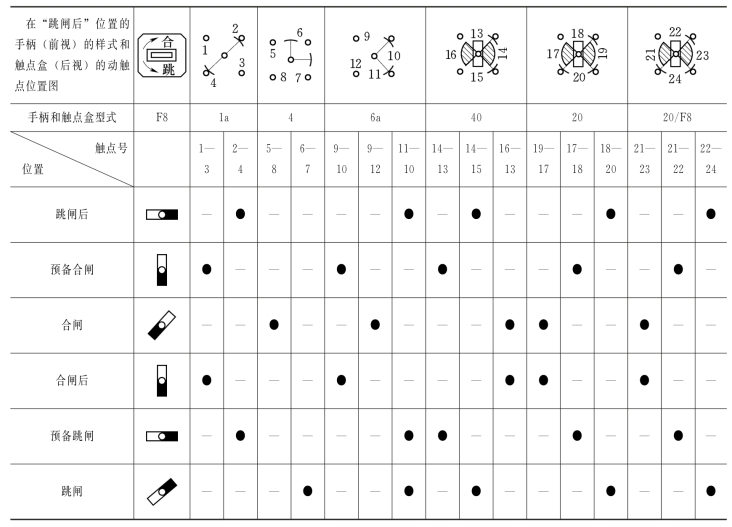

表3-2　LW2-Z-1a、4、6a、40、20、20/F8型控制开关触点通断情况

LW2-Z型控制开关SA的手柄有6个操作位置:预备合闸、合闸、合闸后、预备跳闸、跳闸、跳闸后。手柄一般处于跳闸后(水平)或合闸后(垂直)位置。(www.daowen.com)

若对断路器进行手动合闸操作(操作前手柄处于水平位置),先将控制开关的手柄顺时针旋转90°到“预备合闸”位置,再将手柄顺时针旋转45°到“合闸”位置,发出合闸脉冲,将断路器合上,断路器合上后,松开SA的手柄,手柄会在弹簧的作用下自动逆时针旋转45°到“合闸后”位置,至此,合闸过程完毕。若对断路器进行手动跳闸操作(操作前手柄处于垂直位置),先将控制开关的手柄逆时针旋转90°到“预备跳闸”位置,再将手柄逆时针旋转45°到“跳闸”位置,发出跳闸脉冲,将断路器断开,断路器断开后,松开SA的手柄,手柄会在弹簧的作用下自动顺时针旋转45°到“跳闸后”位置,至此,跳闸过程完毕。

在合闸和跳闸过程中,加入“预备”,使一个操作分成两步进行,这对防止误操作起到重要的预防作用。

在工程图中,常将控制开关SA触点的通断情况用实用的工程图形符号表示,如图3-4所示。

图3-4中6条垂直虚线表示控制开关手柄的6个不同的操作位置:PC—预备合闸、C—合闸、CD—合闸后、PT—预备跳闸、T—跳闸、TD—跳闸后。水平线表示端子引线,中间数字表示触点号,靠近水平线下方的黑点表示该对触点在此位置时是接通的,否则是断开的。实际工程图中,一般只将其有关部分画出。

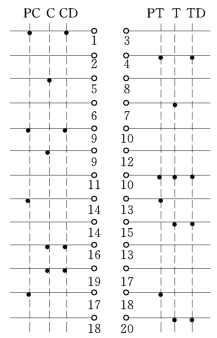

图3-4　LW2-Z-1a、4、6a、40、20、20/F8型控制开关触点通断的图形符号

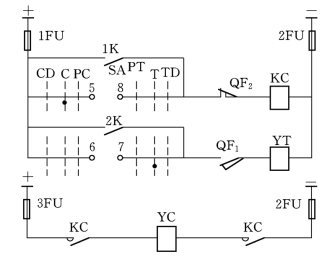

图3-5　断路器基本的合闸跳闸控制回路
