倒角命令用于对两条非平行的直线或多段线创建有一定斜度的倒角。使用【倒角】命令可以将两个非平行的对象以平角或倒角相接，通常用于表示角点上的倒角边。可以使用【倒角】命令的对象有：直线、多段线、射线、构造线和三维实体等。用户可采用以下操作方法之一调用该命令。

●从菜单栏中选择【修改】→【倒角】。

●在功能区【常用】选项卡的【修改】面板中单击【倒角】按钮。

●在命令窗口中输入“CHAMFER”命令，按<Enter>键执行。

执行该命令，命令行提示如下。

命令：_chamfer（执行倒角命令）

（“修剪”模式）当前倒角距离1=15.0000，距离2=15.0000

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：d（选择距离选项，如图5-26a所示）

指定 第一个 倒角距离<15.0000>：30（指定第一个倒角距离为30，如图5-26b所示）

指定 第二个 倒角距离<15.0000>：30（指定第二个倒角距离为30，如图5-26c所示）

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：（单击要进行倒角的对象，如图5-26d所示）

选择第二条直线，或按住<Shift>键选择要应用角点的直线：（单击要进行倒角的对象，如图5-26e所示）(www.daowen.com)

完成命令操作，结果如图5-26f所示。

用户可以使用两种方法来创建倒角：一种是指定倒角两端的距离，另一种是指定一端的距离和倒角的角度。在执行倒角命令的过程中，常用选项的含义如下。

多段线（P）：使用该选项可以按当前设置的倒角大小对一条多段线上的多个顶点按设置的距离同时倒角。

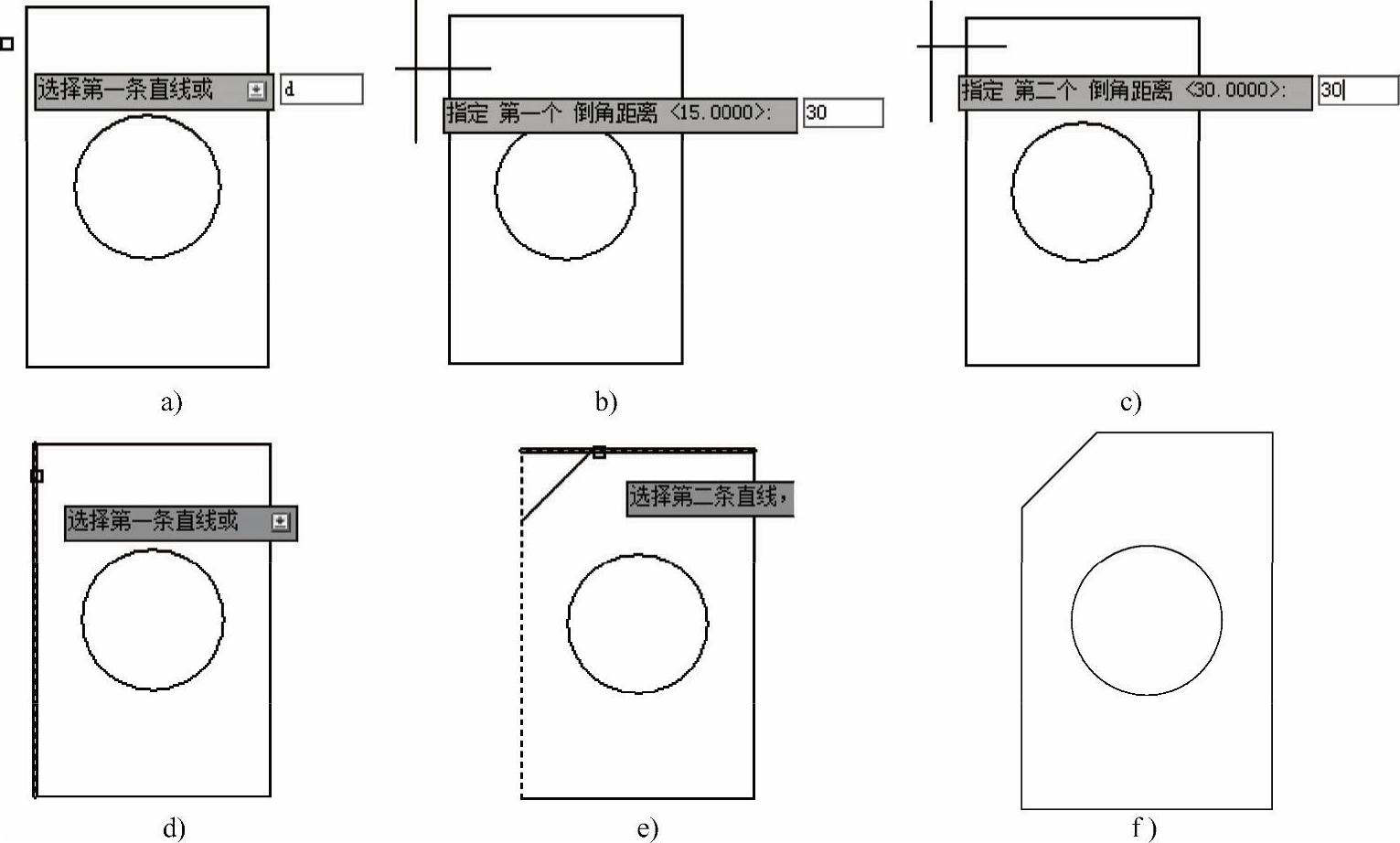

图5-26 创建倒角

距离（D）：设置倒角的精确距离。倒角距离是每个对象与倒角线相接或与其他对象相交而需要修剪或延伸的长度。如果两个倒角距离都为0，则倒角操作将修剪或延伸这两个对象直至它们相交，但不创建倒角线。在默认情况下，对象在倒角时被修剪。

角度（A）：采用指定一端距离和倒角角度的方法设置倒角距离。

修剪（T）：定义添加倒角后，是否保留原倒角对象的拐角边。

方式（E）：将原有的距离或角度设置为选项，指定本次倒角的创建类型。

多个（M）：依次选取多个对应的倒角边，为图像的多处拐角添加倒角。
