电气测量回路与其他二次回路一样,是以主设备为安装单位绘制的,并应满足以下要求。

(1)当测量仪表与继电保护装置共用一组电流互感器时,仪表与保护应分别接于互感器不同的二次绕组。若受条件限制只能接在同一个二次绕组时,应采取措施防止校验仪表时影响保护装置的正常工作。

(2)直接接于电流互感器二次绕组的仪表,不宜采用切换方式检测三相电流。

(3)常测仪表、电能计量仪表应与故障录波装置共用电流互感器的同一个二次绕组。

(4)当电力设备在额定值运行时,互感器二次绕组所接入的阻抗不应超过互感器准确度等级允许范围所规定的值。

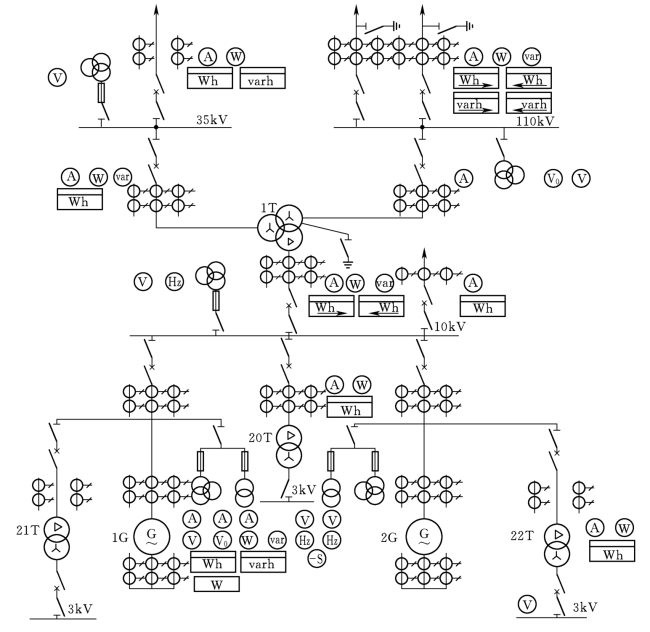

图3-1　火力发电厂的电气测量仪表配置图

(5)当几种仪表接在互感器的同一个二次绕组时,宜先接指示和积算式仪表,再接记录仪表。

如图3-1所示为一火力发电厂的电测量仪表配置图。根据《电测量仪表装置设计技术规程》的规定,该发电机的仪表配置如下。

3.1.2.1 发电机测量仪表配置实例

(1)发电机定子回路。装设三只交流电流表用以监视三相负载的平衡情况;两只交流电压表分别用以测量定子电压及监视定子对地的绝缘情况;有功功率表与无功功率表各一只,用以监视发电机的输出功率;有功电能表与无功电能表各一只,用以积算输出的电能;自动记录型有功功率表一只,用以记录发电机的运行负荷曲线。另外,在汽轮机的技术操作屏上还装设发电机的有功功率表和频率表各一只。

(2)发电机转子回路。装设直流电压表、直流电流表各一只,用以测量发电机的励磁电压和励磁电流;在励磁调节装置的输出回路装设直流电压表一只。另外,在励磁屏上还设有工作励磁机及备用励磁机直流电压表各一只。(www.daowen.com)

(3)三绕组主变压器。低压侧装设交流电流表一只、有功功率表与无功功率表各一只、有功电能表两只(分别积算送、受电能);中压侧装设电流表一只、有功功率表与无功功率表各一只、有功电能表一只;高压侧装设电流表一只。

(4)110kV与系统的联络线。装设电流表一只、有功功率表与无功功率表各一只、有功电能表与无功电能表各两只(分别积算送、受电能)。

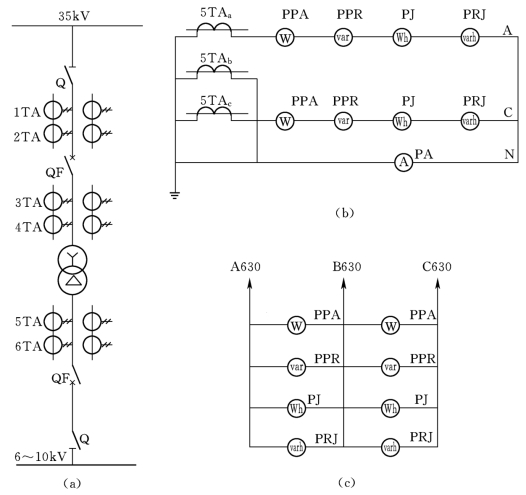

图3-2　变电所变压器测量仪表配置图

(a)一次回路;(b)交流电流回路;(c)交流电压回路

(5)35kV单侧电源线路。装设电流表、有功功率表、有功电能表与无功电能表各一只。

(6)10kV线路、厂用高压工作及备用变压器、各电压级高压母线等装设的仪表都已经标注在图3-1中。

3.1.2.2 变压器测量仪表配置实例

图3-2为变电所35kV双绕组变压器电气测量回路。变电所的变压器测量仪表装在低压侧,仪表电流线圈全部装在低压侧电流互感器5TA上,电压线圈全部装在6～10kV母线电压互感器的回路中。

(1)电流表是用来监视负荷的,对35kV变电所的变压器一般只装一只电流表。

(2)有功功率表和无功功率表是用来监视变压器运行时,某一瞬间送出的有功功率和无功功率,并根据读数进行功率因数计算。

(3)有功电能表和无功电能表是用来计量变压器某一时段内送出的有功电能和无功电能。
