绘图前需要确定图形中要使用的测量单位,并设置坐标和距离要使用的格式、精度及其他约定。在AutoCAD中创建的所有对象都是根据图形单位进行测量的,所以,必须基于要绘制的图形确定一个图形单位代表的实际大小,然后据此约定创建实际大小的图形。例如,一个图形单位的距离通常表示实际单位的1毫米、1厘米、1英寸或1英尺。

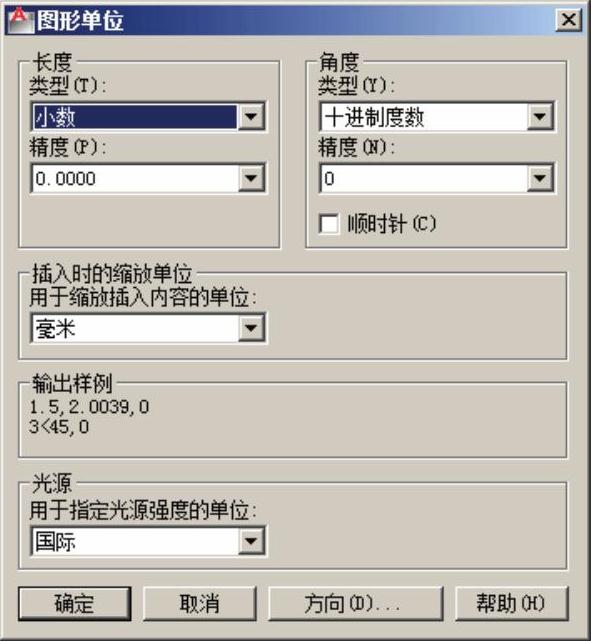

设置绘图单位是指定义绘图时使用的长度单位、角度单位的格式以及它们的精度。在菜单栏中选择【格式】→【单位】(或在命令窗口中输入“UNIT”命令),打开【图形单位】对话框,如图2-9所示。
【长度】选项组:用于设置图形的长度单位和精度。【类型】:设置线型测量单位的当前格式;【精度】:设置线型测量值显示的小数位数。
【角度】选项组:用于设置图形的角度格式和精度。【类型】:设置当前角度格式;【精度】:设置当前角度显示的精度;【顺时针】:选中该复选按钮,表示正角度方向为顺时针方向(默认的正角度方向为逆时针方向)。
【插入时的缩放单位】选项组:控制插入当前图形中所有对象的测量单位。
【光源】选项组:可以选择光源单位的类型。AutoCAD 2012提供了三种光源单位:常规、国际和美国标准。(www.daowen.com)

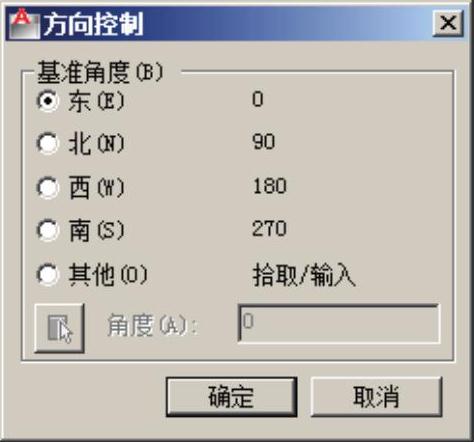

【方向】按钮:设置零角度的位置。要控制角度的方向,单击对话框下部的【方向】按钮,将会弹出【方向控制】对话框,如图2-10所示。系统默认0°的方向为正东方向。
图2-9 【图形单位】对话框
图2-10 【方向控制】对话框
