若待机指示灯不亮，故障在副电源电路。先观察熔丝F901是否熔断，如果已经熔断，说明开关电源存在严重短路故障，首先排除市电抗干扰电路电容、整流滤波电路电容器、二极管BD901和C906、C907是否击穿短路，PFC电路中的Q901和主电源中的Q902、副电源中的Q900是否击穿，如果Q900、Q902击穿，注意检测其相应的尖峰脉冲吸收电路、稳压控制电路是否开路失效，避免二次击穿开关管，并检测相应的源极过电流取样电阻是否烧断。如果熔丝F901未断，在IC905的6脚外接+13V直流电压，检查+12V电源是否启动振荡，测量二次侧有无+12V、+5V电压输出。如果二次侧有+12V、+5V电压输出，则检查IC905的8脚HV启动电阻R965、6脚外部的D916、R973；若无电压输出，查IC905及其外部电路元器件；如果开机的瞬间有+12V、+5V电压输出，然后变为0V，则是保护电路启动，检查过电压保护稳压二极管ZD921、ZD922，过电流保护电路取样电阻R978。

若待机指示灯亮，主电源无+24V和+18V电压输出，需测量IC902的6脚有无VCC3供电，如果IC902的6脚有VCC3供电，则检查IC902及其外部电路元器件；若无VCC3供电，测PFC控制器IC901的8脚VCC2有无电压。若IC901的8脚VCC2无电压，查IC912、Q914、Q915、R983等；若有VCC2供电，测Q910集电极有无VCC2电压。如果Q910的集电极有VCC2电压，则检查R916、R960、Q904、ZD906；若无VCC2电压，查Q910、Q903、Q904、C920、C919、R920，测IC901的7脚有无PWM驱动脉冲输出。若无PWM驱动脉冲输出，查IC901的1脚R919，2脚C916，3脚的C915、R903、R904、R905；若有PWM驱动脉冲输出，查IC901的7脚外接R909、开关管Q901、FB905和R912。

如果开机的瞬间有+24V和+18V电压输出，然后降到0V，说明+24V、+18V电源保护电路启动，重点检查IC931、Q921，以及+24V和+18V过电压保护电路中的ZD903、ZD905、SCR901和Q923。

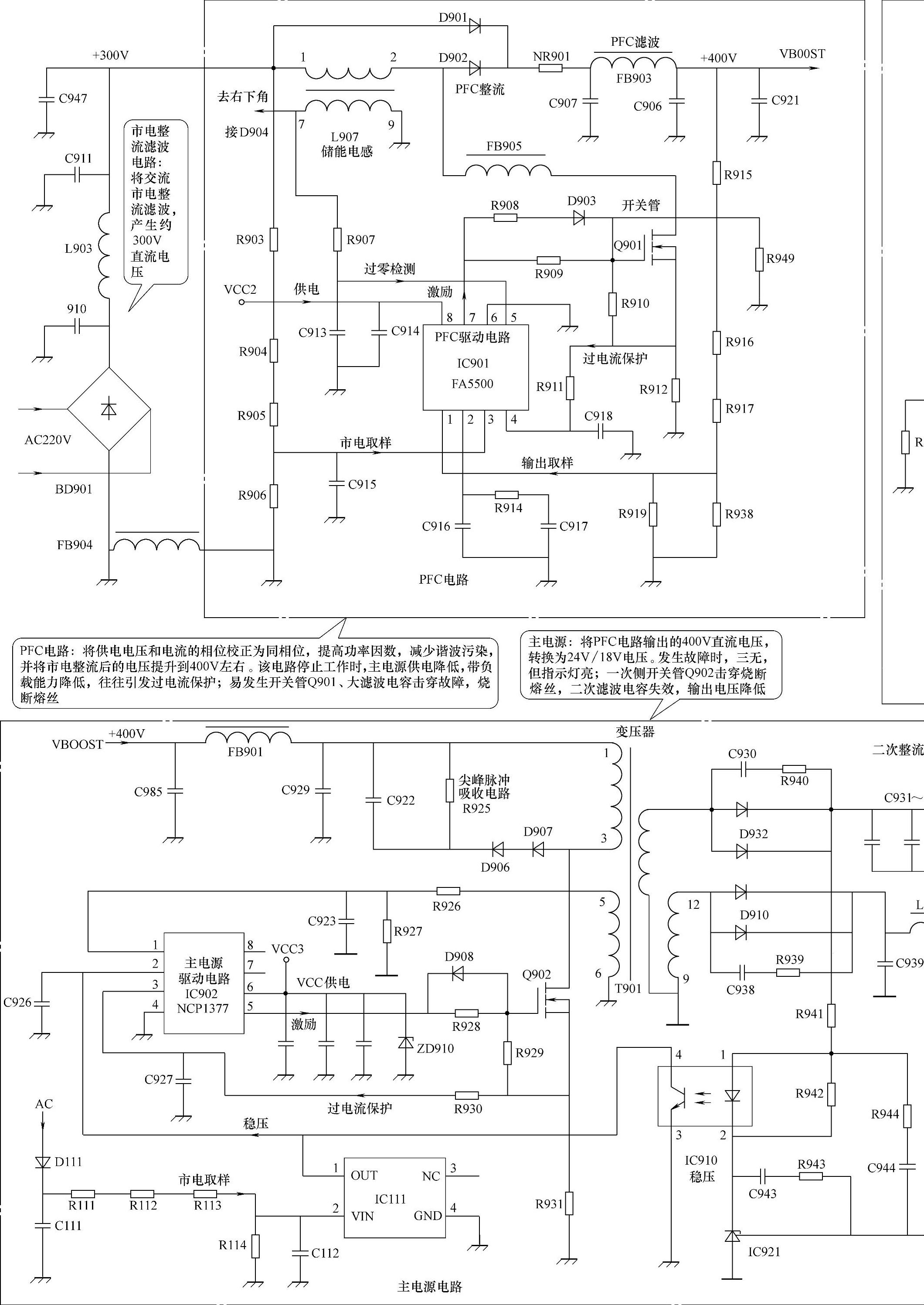

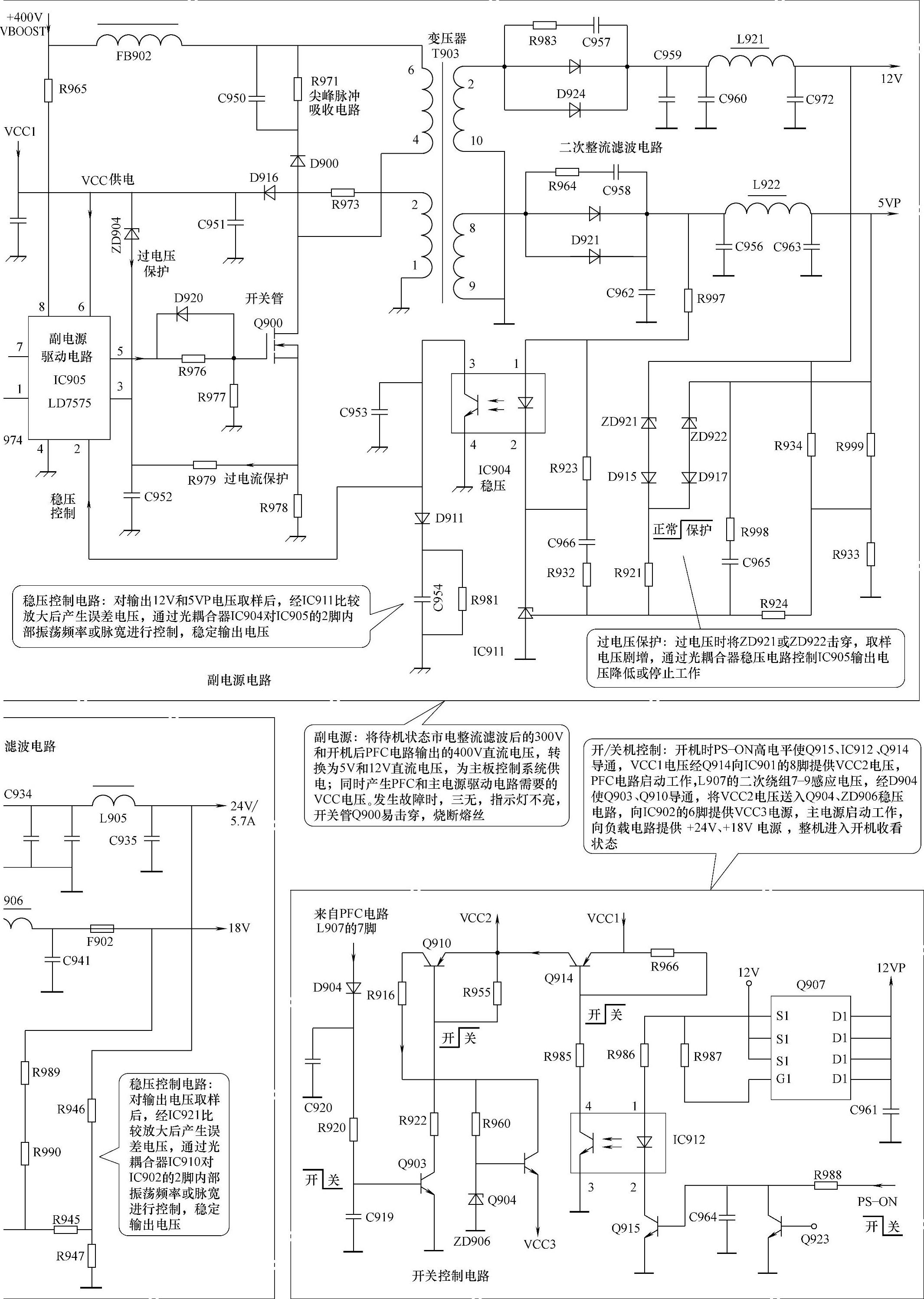

TCL LCD37K72液晶彩电开关电源电路原理和维修图解如图6-4所示。

(www.daowen.com)

图6-4 TCL LCD37K72液晶彩电

开关电源电路原理和维修图解
