【摘要】：TCL LCD37K72液晶彩电采用的电源板由三部分组成：一是以FA5500驱动控制电路与外围元器件组成有源PFC电路；二是以LD7575驱动控制电路与外围电路组成副电源，三是以NCP1377驱动控制电路与外围电路组成主电源。开/关机采用控制PFC电路IC901和主开关电源IC902驱动电路供电的方式。TCL LCD37K72液晶彩电的电源电路中，设有完善的保护电路，具有开关管过流保护、市电欠压保护、过压保护功能，保护电路启动时，迫使开关电源停止工作。
TCL LCD37K72液晶彩电采用的电源板由三部分组成：一是以FA5500驱动控制电路（IC901）与外围元器件组成有源PFC电路；二是以LD7575驱动控制电路（IC905）与外围电路组成副电源，三是以NCP1377驱动控制电路（IC902）与外围电路组成主电源。
开/关机采用控制PFC电路IC901和主开关电源IC902驱动电路供电的方式。接通市电电源后，市电整流滤波后的300V电压使副电源首先工作，产生VCC1电压和5VP、12V电压，其中5VP为控制系统提供电源。二次开机后开/关机控制电路Q815、IC912、Q914导通，将副电源产生的VCC1电压变为VCC2送到PFC驱动电路IC901，PFC电路启动工作，一方面将市电整流滤波后的300V电压提升到400V，为主、副电源供电，另一方面其储能电感L907二次侧的脉冲电压，整流滤波后为开/关机电路提供Q913正向偏置电压，迫使Q910导通，VCC2电压经Q904、ZD906稳压后产生VCC3电压，送到主电源驱动电路IC902，主电源启动工作，为主板和逆变器电路提供+24V、+18V电压，进入开机状态。
TCL LCD37K72液晶彩电的电源电路中，设有完善的保护电路，具有开关管过流保护、市电欠压保护、过压保护功能，保护电路启动时，迫使开关电源停止工作。
该电源板的集成电路引脚功能见表6+9～表6+11。

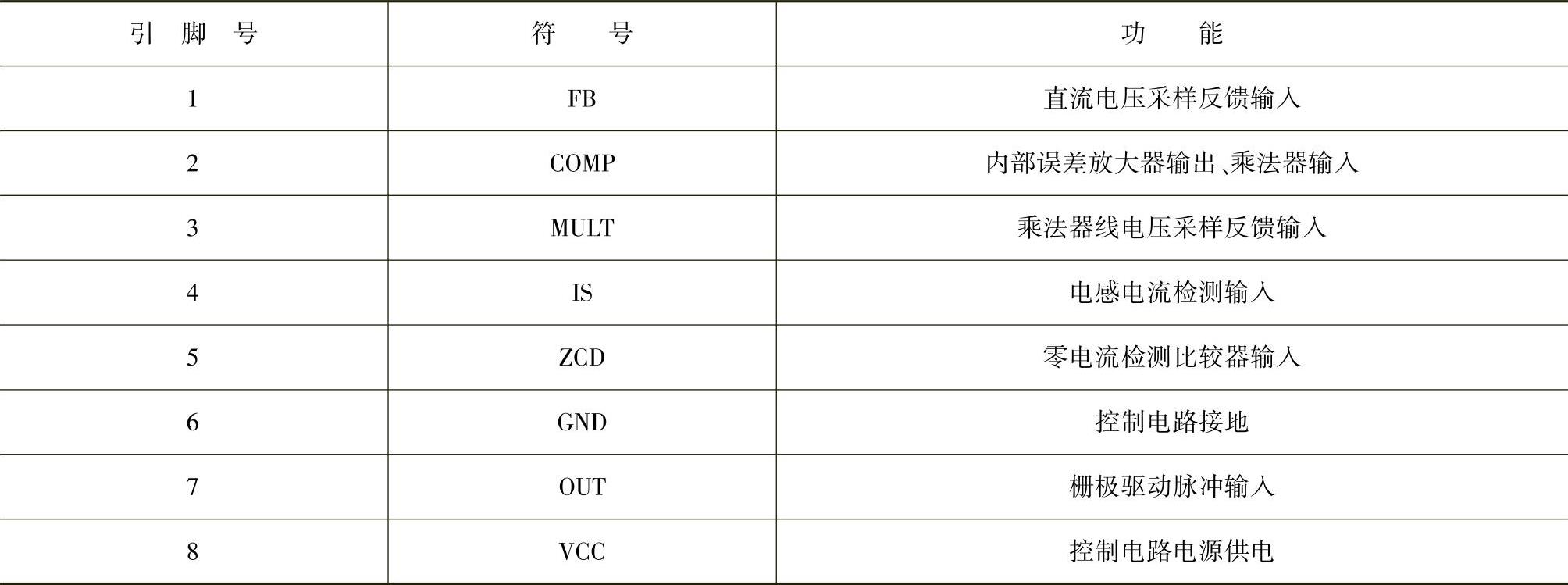

表6-9 FA5500（IC901）引脚功能
(www.daowen.com)

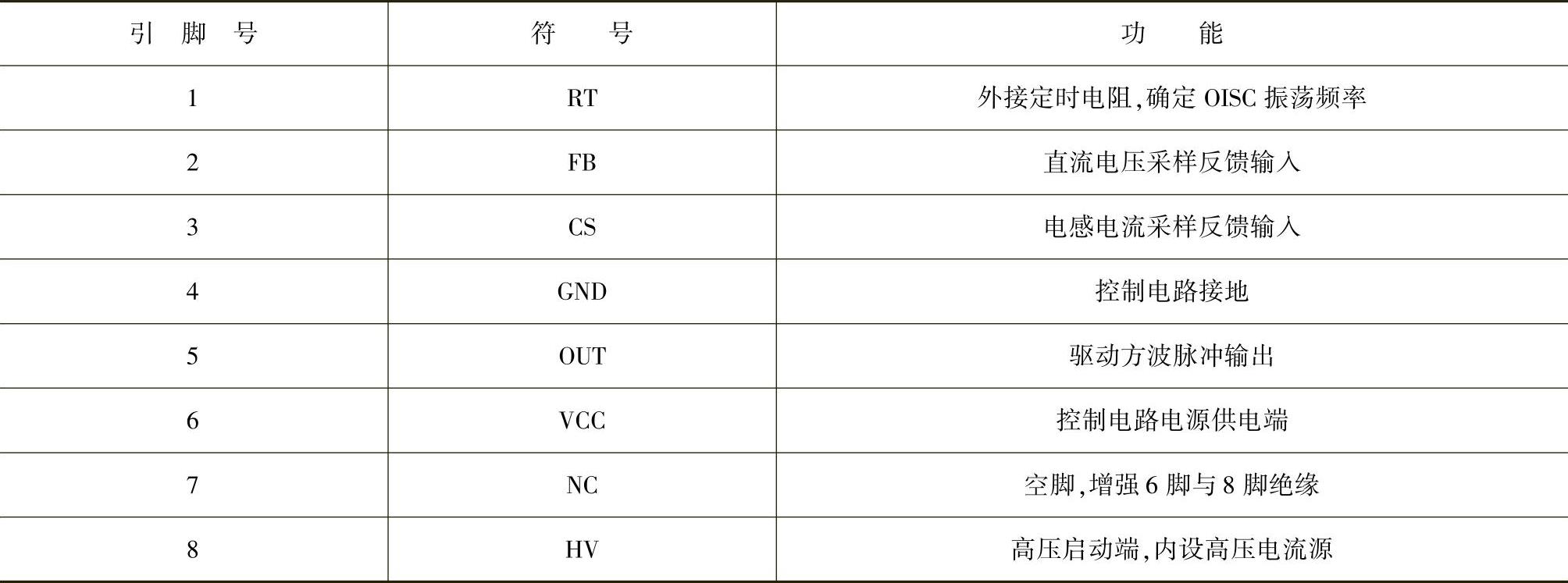

表6-10 LD7575（IC905）引脚功能

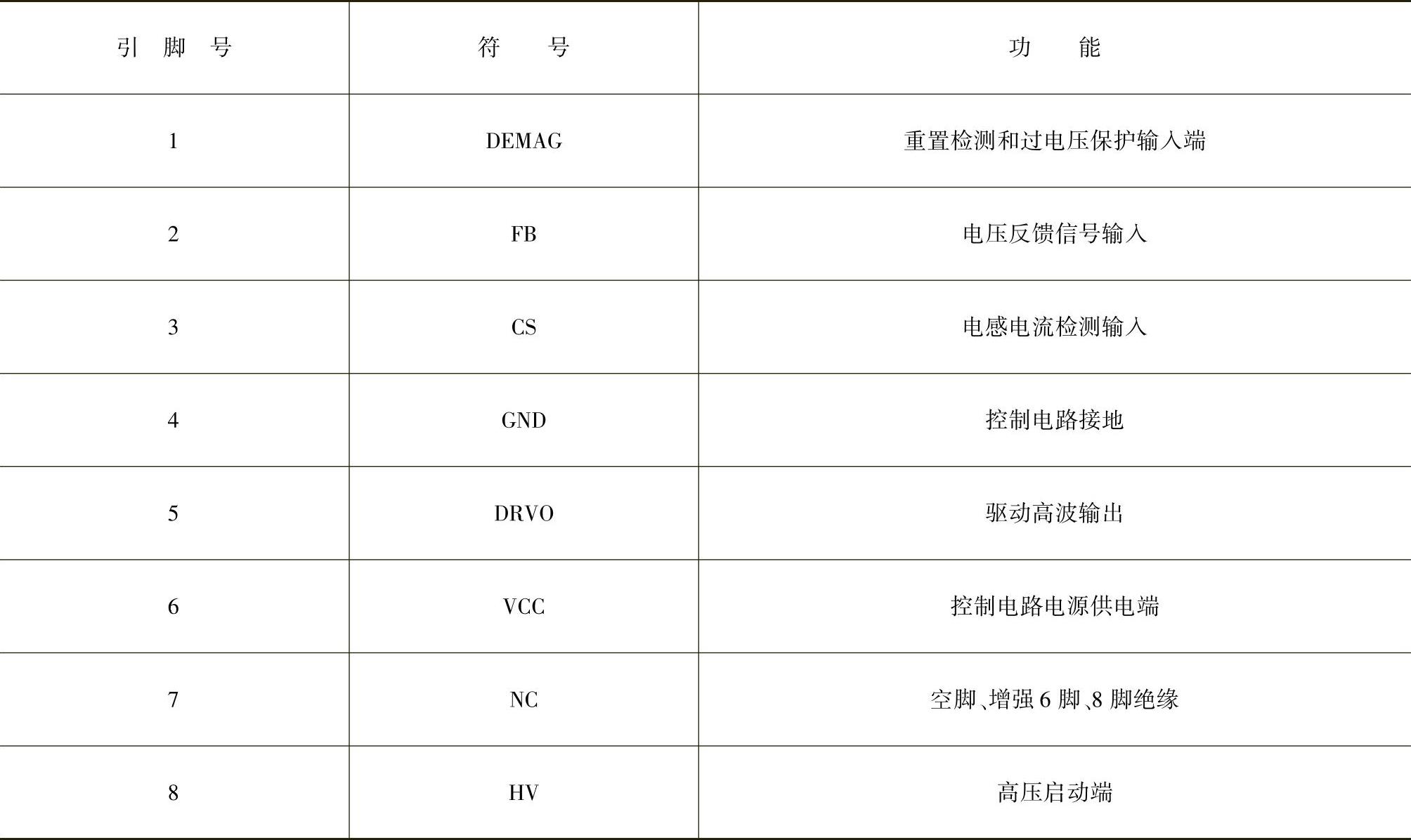

表6-11 NCP1377（IC902）引脚功能
