有源PFC电路的常见故障是开关管Q1击穿和PFC控制器IC1不振荡。Q1击穿会烧坏交流输入回路熔丝管F1，待机红色指示灯不亮；直接测量输出滤波电容C6正端电压约为280V便可判定IC1不振荡。查找故障原因时，先测7脚VCC电压，若低于10.5V，查Q3、Q4组成的电源控制电路。如果正常，则查IC1的4脚外接定时电阻R5，3脚外接电流检测电阻R2，6脚外接RC补偿网络C11及外接电阻网络R7、R7A、R7B和R8。

12V开关电源的常见故障有开关管Q2击穿、IC2不振荡、IC2能起振但无12V直流供电。这三种情况表现相同，接通电源待机红指示灯均不亮。开关管Q2击穿，F1熔断的原因有：开关变压器T1的绕组1-3短路；尖峰吸收回路D4、C8、R16失效；IC2的2脚稳压控制功能失效；IC2的3脚电流环中R28、C22失效。若IC2不能振荡，在IC2的6脚加15V维修电压。若IC2起振，查8脚启动元器件R70、R11、D8和6脚供电元器件D6、R14；若仍不起振，先查C16、C17，再查IC2的2脚电压环中C14、PCI、SHR1。IC2的3脚外接过电流检测电阻R12、T1的绕组1+3、开关管Q2和栅极电阻R10。若IC2能振荡，测得IC2的6脚电压为10V，只是无输出，查同步整流电路中T3、Q7～Q10等相关元器件。

24V开关电源的回路结构与12V开关电源相同，仅增加了Q11、Q12互补推动级，因此开关管Q5击穿和IC3不能振荡故障的检查与12V开关电源相同。在IC3的6脚测得10V电压但无24V供电，这是同步整流电路有故障；IC3在无负载情形下进入待机，主要检查IC4的8脚、4脚供电端的D18、R39，3脚的C36，7脚的定时元件R40、C37和Q11。由于24V开关电源只给屏内逆变器供电，电源无24V电压输出或逆变器有故障的特征为黑屏但伴音正常（图像通道工作，但屏背景灯未点亮看不到图像）。

如果开机的瞬间，开关电源启动，并在开关电源变压器的二次侧有电压输出，但几秒钟后开关电源停止工作，输出电压降到0V，多为保护电路启动所致。在开机后、保护前的瞬间测量晶闸管SCR1或SCR2的控制极（G）电压，判断是哪路保护电路启动。控制极电压由正常时的低电平（0V）变为0.7V以上，则是12V或24V过电压保护电路启动，此时应检查引起过电压的稳压控制电路取样误差放大的SHR1或SHR2、光耦合器PC1或PC2等器件。

解除过电压保护：对于由晶闸管组成的12V和24V开关电源过电压保护电路，可将晶闸管SCR1或SCR2的控制极对地短路或将SCR1或SCR2拆除。

解除过电流保护：对于12V和24V开关电源的开关管过电流保护电路，可将开关管Q2或Q3的源极（S）过流取样电阻R12或R28短路或并联，减小过电流保护的取样电压。(www.daowen.com)

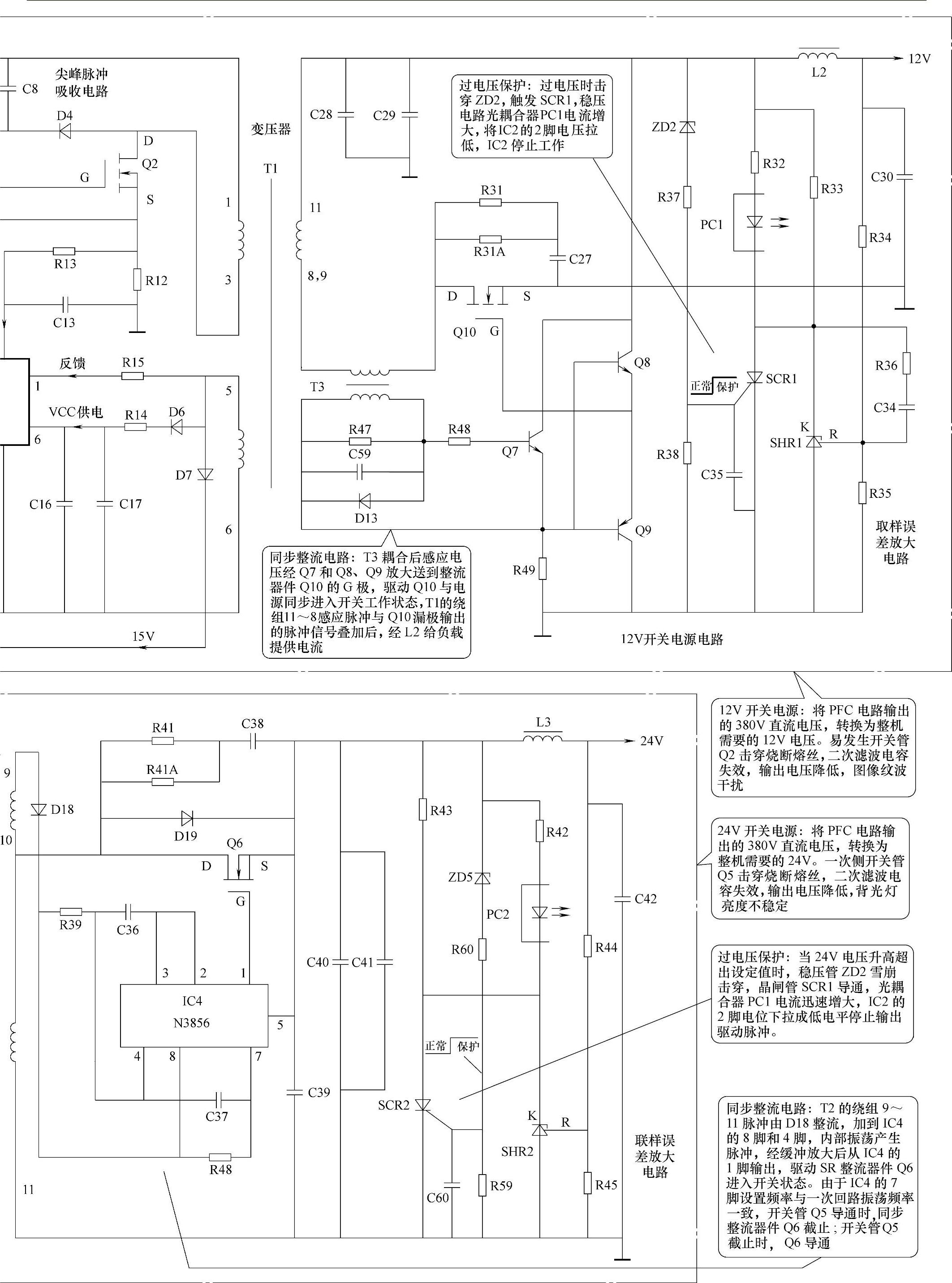

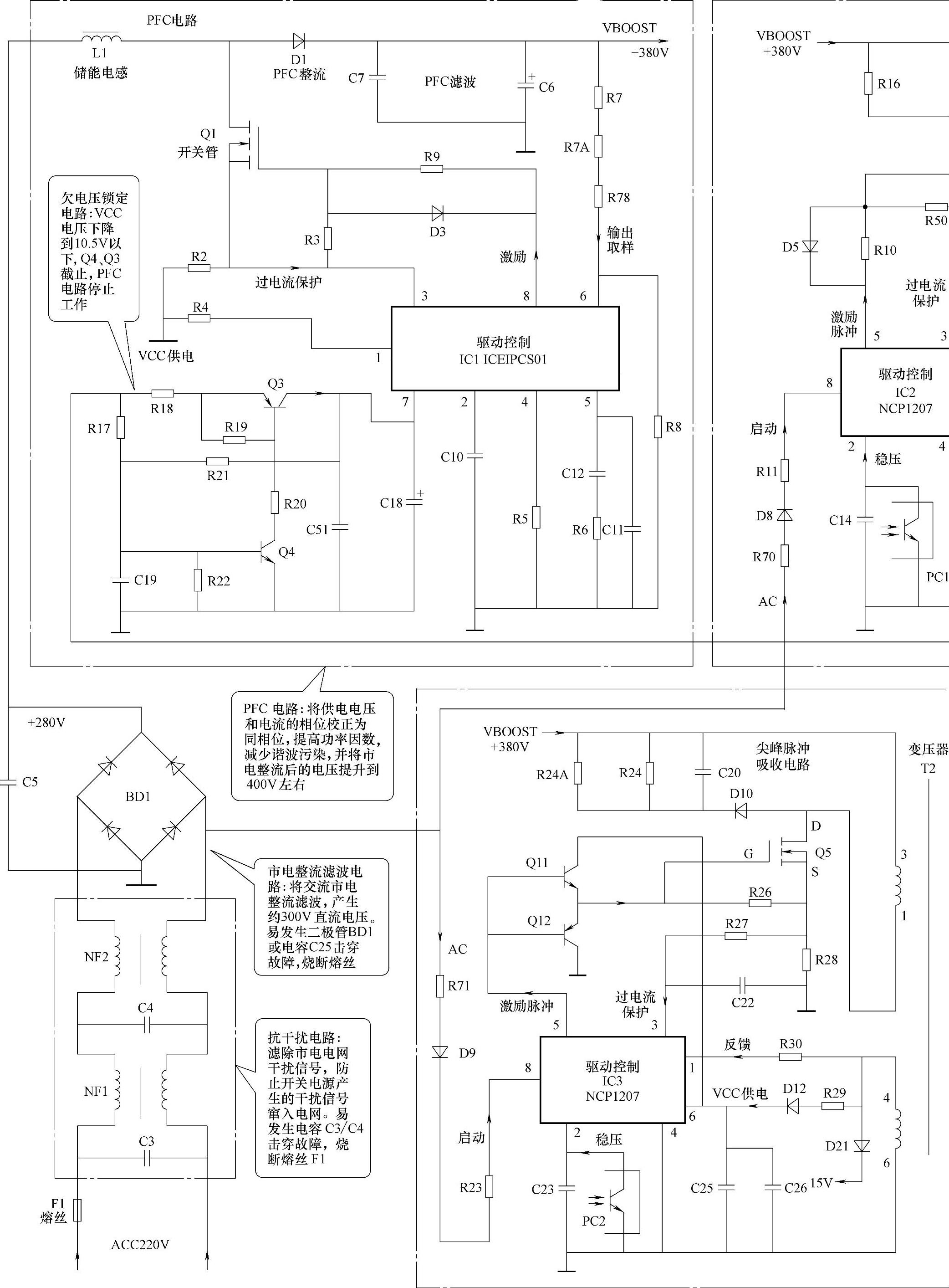

TCL LCD3026H液晶彩电开关电源电路原理和维修图解如图6-3所示。

图6-3 TCL LCD3026H液晶彩电

开关电源电路原理和维修图解
