除了Ni和Co外，大多数合金元素加入钢中可使奥氏体化过程减慢，特别是碳化物形成元素能显著地降低碳在奥氏体中的扩散速度。因此，与碳钢相比，合金钢的热处理温度一般稍高或保温时间略长。热处理加热过程中，合金元素对奥氏体的晶粒大小有很大影响。除Mn和P外，其它合金元素都不同程度地阻止奥氏体晶粒长大。

合金元素对钢的C曲线影响显著。其影响规律为：除Co外，几乎所有的合金元素都不同程度地使C曲线向右移动。其中，非碳化物形成元素（如Ni、Si、Al、Cu等）和弱碳化物形成元素（如Mn）加入后仅使C曲线向右移动，如图3-5（a）所示；而与碳亲和力比较大的元素（如Cr、W、Mo、V等）加入后，C曲线不仅右移，而且改变了形状，分为上、下两个C曲线，如图3-5（b）所示，其中上曲线是珠光体转变区，下曲线是贝氏体转变区。因为C曲线右移使钢的临界冷却速度降低，提高了钢的淬透性，所以合金元素使C曲线右移，在实际生产中有重要意义。

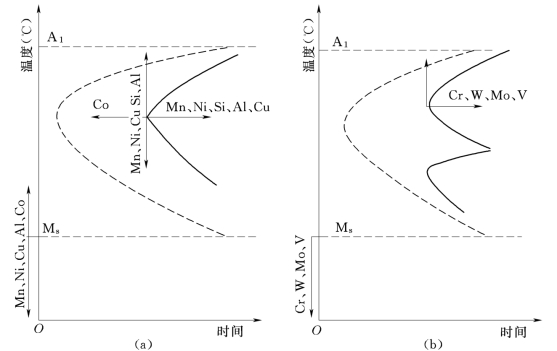

图3-5　合金元素对奥氏体等温转变曲线的影响(www.daowen.com)

（a）Mn及非碳化物形成元素的影响；（b）强碳化物形成元素的影响

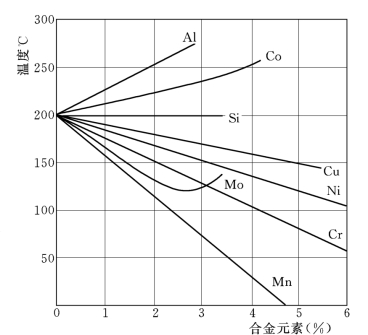

另外，合金元素对马氏体转变也有影响，主要表现在大多合金元素（除Co和Al外）溶入奥氏体后均使Ms和Mf温度点下降，导致淬火后合金钢中的残余奥氏体数量比相同含碳量的碳钢多，因而会使钢淬火后的硬度和耐磨性下降，尺寸稳定性降低。合金元素对Ms点的影响如图3-6所示。

图3-6　合金元素对Ms点的影响
