【摘要】：在维修不是带负载能力差的故障时，本电源可以空载维修。待机指示灯不亮故障的原因在副电源。指示灯亮，但主电源无电压输出，则故障在主电源或开/关机控制电路。先测量N802的6脚有无PWM-VCC供电，再检测N802及其外部的电路。断开V811基极的R847后不保护，则是欠电压保护电路启动，否则是过电压保护电路启动；V811的基极对地短路可解除全部保护。图4-6 海信TLM3237D液晶彩电开关电源电路原理和维修图解
本机电源板可以从彩电上卸下独立维修，维修时只需要把开/关机控制电路晶体管V816的C-E极短接，整机就处于开机状态，各路电压均有输出。在维修不是带负载能力差的故障时，本电源可以空载维修。
待机指示灯不亮故障的原因在副电源。先测量熔丝F801是否熔断，如果已经熔断，说明开关电源存在严重短路故障，如果开关管击穿，继续查相关的尖峰脉冲吸收电路和稳压控制电路，避免再次过电压击穿开关管。若熔丝未断，一是测量V809的D极有无待机状态300V/开机状态375V电压；二是测量N803的8脚有无启动电压；三是测量N803的1脚电压是否正常，如果高于正常值，则是市电欠电压保护电路启动。
指示灯亮，但主电源无电压输出，则故障在主电源或开/关机控制电路。先测量N802的6脚有无PWM-VCC供电，再检测N802及其外部的电路。
如果开机后自动关机，V811的基极电压由正常时的低电平（0V）变为高电平（0.7V以上），则是以模拟晶闸管为核心的保护电路启动。测量V823的E-B极电压，正常时为0V，如果为0.7V，则是过电流、欠电压保护电路启动，否则是过电压保护电路启动。断开V811基极的R847后不保护，则是欠电压保护电路启动，否则是过电压保护电路启动；V811的基极对地短路可解除全部保护。

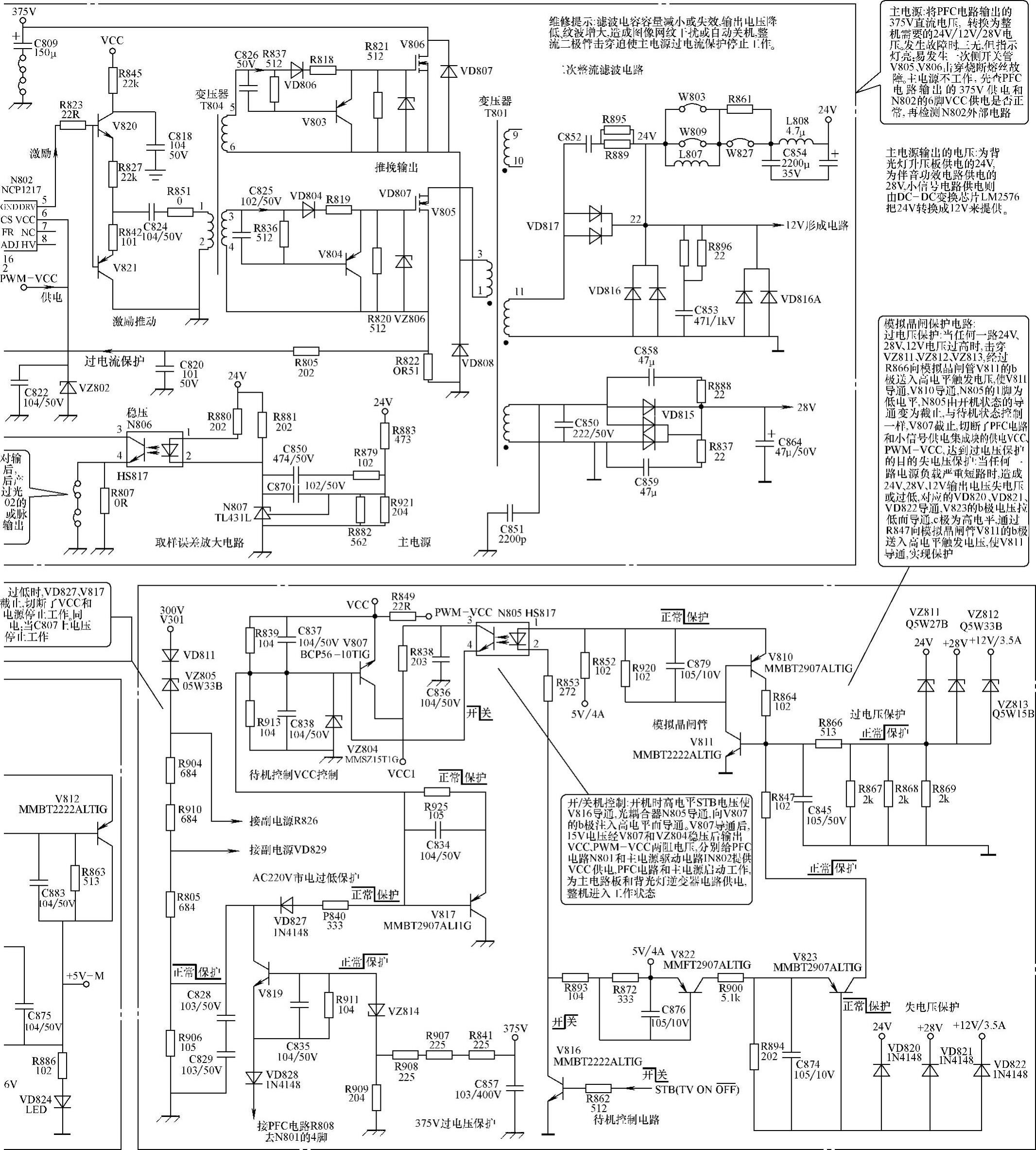

海信TLM3237D液晶彩电开关电源电路原理和维修图解如图4-6所示。(www.daowen.com)
图4-6 海信TLM3237D液晶彩电开关
电源电路原理和维修图解
