长虹液晶彩电GP02/GP09开关电源维修资料

长虹GP02、GP09电源是长虹公司开发的液晶彩电电源板。长虹GP02电源应用于LS07、LS08、LS10机心,适用机型有LS07机心的长虹LT2612、LT2619、LT2712、LT2719、LT2688、LT2788;LS08机心的长虹CHD-W260F8、CHD-TD260F8、CHD-W270F8、CHD-TD270F8、CHD-W320F8、CHD-TD320F8、LT2618、LT2718、LT3218;S10机心的长虹LT3212、LT3288、LT3219P、LT3219COM等26~32in液晶彩电。长虹GP09电源应用于LS15、LS12机心,适用机型有:LS15机心的长虹LT26700、LT32700、LT3212(L01);LS12机心的长虹LT32600、LT32866、LT3219P(L04)等26~32in液晶彩电。

长虹GP02、GP09两种电源电路基本相同,只是主开关电源的二次整流滤波输出电路略有差异,输出的电压不同。电源板由两部分组成:一是以STR-V152(IC800)为核心组成的副开关电源电路,为主板微处理器控制系统提供+5V电源;二是以STR-X6759(IC801)为核心组成的主电源电路。GP02电源向主板提供+12V、+24V电压,其中+12V为小信号处理电路和伴音功放电路提供电源,+24V为背光灯逆变器电路提供电源;GP09电源向主板提供+24V、+24V电压,其中+24V为小信号处理电路和伴音功放电路提供电源,+24V为背光灯逆变器电路提供电源。

开/关机采用控制主电源驱动电路中STR-X6759的VCC供电的方式。在待机状态下,主电源停止工作,副电源正常工作,保持微处理器控制系统供电。接通市电电源后副电源首先工作,产生VCC电压和+5V电压,其中+5V为控制系统提供电源,二次开机后开/关机控制电路将VCC电压送到主电源厚膜电路IC801的4脚,主电源启动工作,进入开机状态。

两种电源在主电源电路和副电源均设有完善的保护电路,具有过电流保护、过电压保护、过载保护、过热保护等多种保护功能,保护电路启动时,迫使开关电源停止工作。

该电源板的集成电路引脚功能和对地电压见表2-4、表2-5;光耦合器维修参考数据见表2-6;三端器件维修参考数据见表2-7。

表2-4 STR-V152(IC800)引脚功能和对地电压

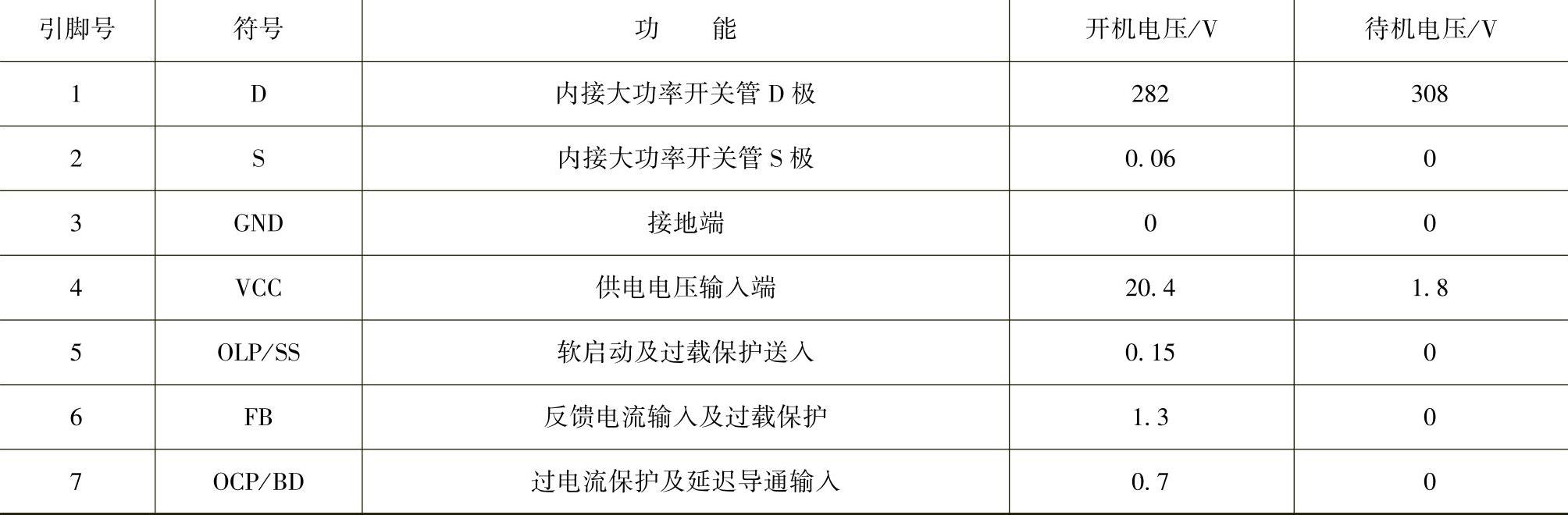

表2-5 STR-X6795N(IC801)引脚功能和对地电压

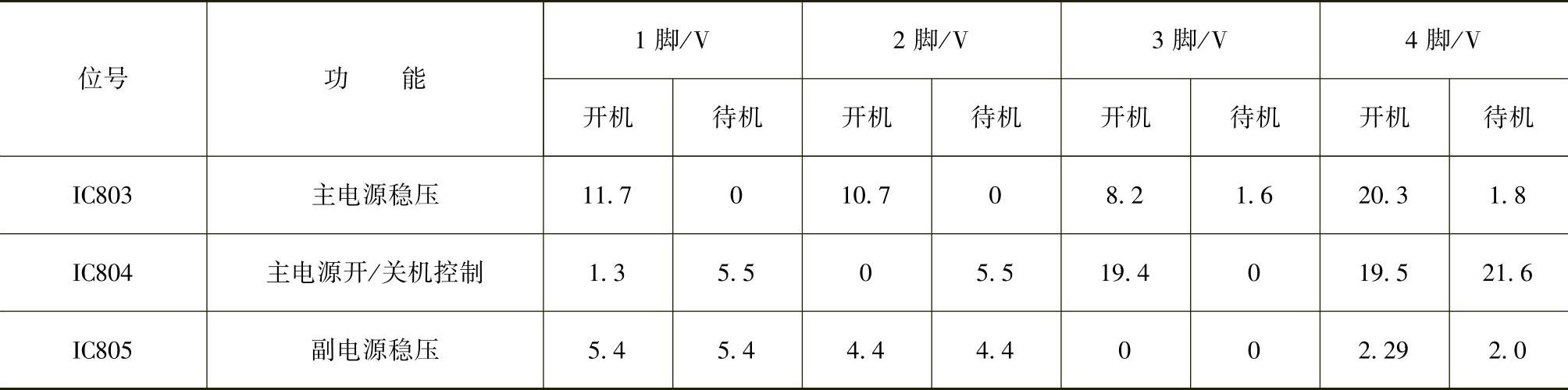

表2-6 光耦合器维修参考数据

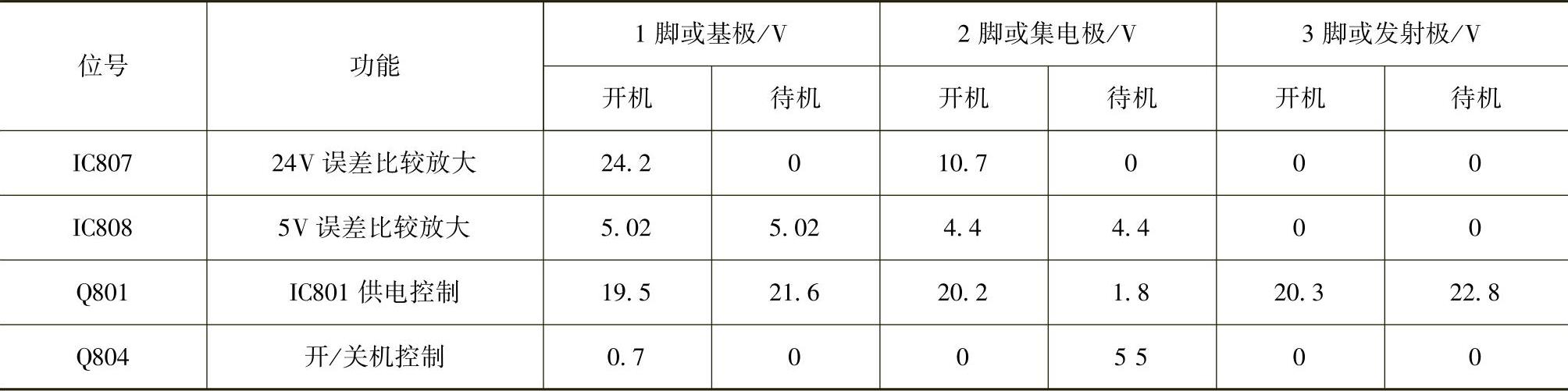

表2-7 三端器件维修参考数据
