1.梁与梁的对接

梁与梁的对接包括上、下盖板的对接和梁腹板的对接，一般盖板对接坡口冲上，平位施焊；腹板对接焊缝立位施焊，当腹板厚度较薄时，开单面坡口，腹板厚度较厚时，可开双面坡口。随着陶质衬垫的开发和推广使用，通常采用陶质衬垫单面焊双面成形工艺，以避免对接焊缝背面气刨清根，梁对接焊缝坡口见图7-5。因为在焊接下盖板对接焊缝时，受到腹板的遮挡，正对腹板处焊接操作和焊缝清理受到障碍，为了保证下盖板对接焊缝与腹板正对段的焊接质量，腹板端部应开适当的过焊孔，如图7-5A详图所示。

图7-5 梁对接焊缝坡口

梁与梁的对接焊缝，一般位于梁所受弯矩的较小处，以避免对接焊缝分布在梁跨度中间区域。另外，在同一对接口处，盖板对接焊缝与腹板对接焊缝可以错开布置，以避免对接焊缝位于同一截面上，见图7-6，当盖板、腹板对接焊缝焊接完成后，再焊接主角焊缝。

(www.daowen.com)

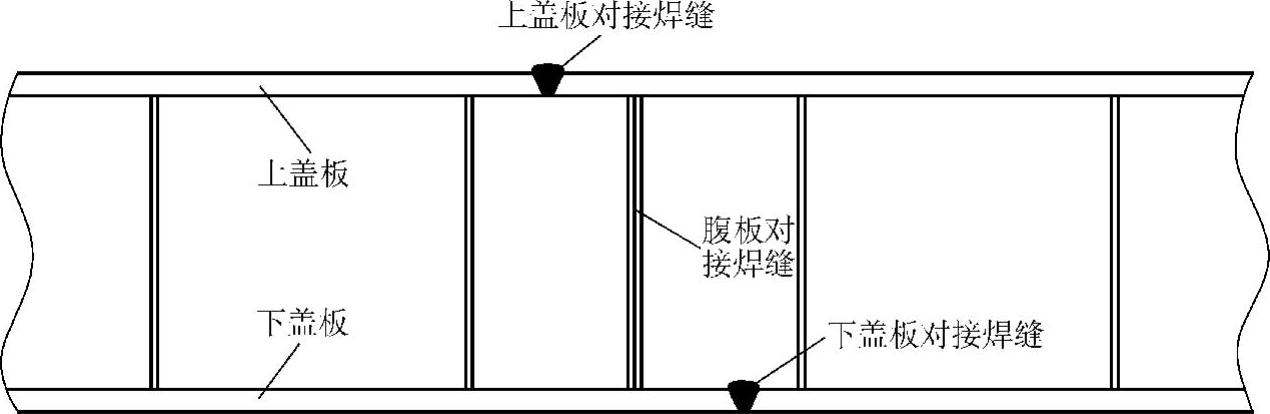

图7-6 梁对接焊缝的布置

在梁与梁对接的盖板、腹板焊接顺序上，应首先焊接下盖板、腹板及上盖板对接焊缝的根部焊道2～3道，然后交替焊接三条对接焊缝的填充层焊道，避免盖板、腹板对接焊缝一一单独施焊，否则会产生很大的应力集中和焊接变形。在焊接盖板与腹板的较近处焊缝时，由于焊接操作和焊缝清理空间受到障碍，应当做到操作细心，采用专用小型磨光机认真清理，以保证焊接质量。

2.梁与梁的T形连接

工字梁与工字梁的T形连接包括横梁盖板与主梁盖板的对接，以及横梁腹板与主梁腹板的角接，如图7-7a所示。箱形梁的T形连接包括横梁盖板、腹板与主梁盖板间的角焊缝，如图7-7b所示。工字梁与工字梁的T形连接，一般在主梁的两侧都有连接，如果只在主梁的一侧连接，则需要在主梁的另一侧增加肋板结构，以增加梁的刚度；箱形梁与箱形梁的T形连接，在正对横梁处主梁内侧应设置横向加强隔板。
