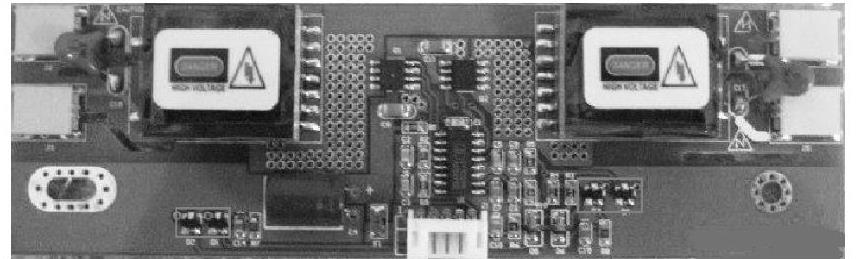

背光灯驱动电路板（又称高压板）是液晶电视中最重要部件之一，判断液晶屏背光灯驱动电路板好坏的方法如下：

1.外观检测法

外观检测法主要检查背光灯驱动电路板上元器件或集成电路是否烧黑、炸裂；检查驱动板上的贴片元器件是否掉落；检查背光灯驱动电路板上高压变压器的外观是否有损坏、高压变压器磁心是否破碎、其引脚附近是否有打火现象；检查背光灯驱动电路板上相关的插座、变压器引脚是否有虚焊。检测输入电压、灯管开关、灯管电流等参数是否正常，例如，普通4灯管15寸、17寸、19寸、22寸、24寸等宽屏液晶电视的高压板，其输入电压（INPUT）一般为12V，开关电压一般为OFF：0～1.3V，ON：1.5～5V，灯管电流一般为2～7.0mA，灯管频率一般为40～60kHz。同时要检查背光灯驱动电路板上来自主板的各脚电压是否正常（见图2-21）。

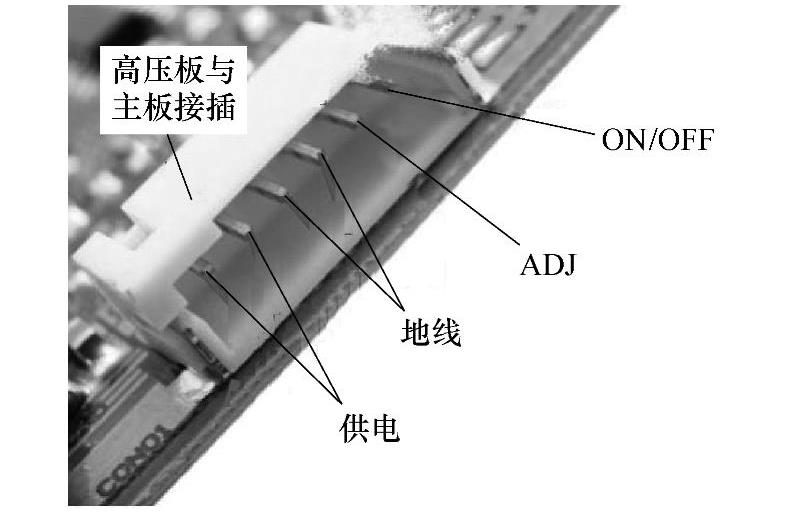

图2-21 背光灯驱动电路板与主板的各脚接插

2.电路检测法

电路检测法主要检查背光灯驱动电路板上的熔丝是否开路；检查驱动板上相关集成电路的电源脚和地间是否击穿；检查驱动板上变压器二次阻值是否或异常；检查驱动板上的贴片晶体管（见图2-22）是否漏电或不良。

(www.daowen.com)

图2-22 驱动板上贴片晶体管

【提示】 电路检测法基本上是电阻检测，是在背光灯驱动电路板不通电的情况下进行的检测。对于驱动板上变压器的二次绕组阻值，在不知正确值的情况下，可直接测原板上其他变压器一、二次脚间电阻得知（因为驱动板上有多个高压变压器，不可能完全损坏）。

3.上电测试法

上电测试法主要判断背光灯驱动电路板的质量好坏。由于背光灯驱动板装在整机上，工作状态受整机数字主板控制，当数字主板存在故障时，将影响背光灯驱动电路板的正常工作。因此，在上电检测中，有时还应切断整机的数字主板对背光灯电路板的控制。

【提示】 在实际维修中，可以从背光灯驱动板和数字主板的连接插座中，断开背光灯开启和关闭的控制信号，从5V电源串接一个电阻，直接送入5V电压到背光灯驱动电路板的背光开启和关闭控制端为驱动板提供电源，若该板无故障，则LCD屏的背光灯将点亮。

目前，应用在普通液晶电视上的液晶屏一般有2灯管、4灯管、6灯管、8灯管等，每个灯管两根线，一根高压（粗的）线，一根低压（细的）线。LED液晶电视机则采用模块化LED灯作为背光灯源。而不是采用灯管。
