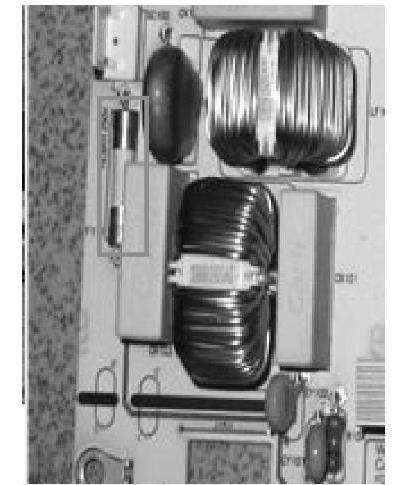

图2-17 电源板熔丝

检测液晶电视电源板一般使用静态测试法与动态测试法两种。

静态测试法是指在切断电源的情况下，用万用表的电阻挡或二极管挡测试电源板中的元器件，找出故障点。该方法主要用于检查熔丝是否烧断（见图2-17）、器件有明显被烧坏的情形，以及判断电源模块（见图2-18）及开关管（见图2-19）是否有故障。

动态测试法是指通过万用表的电压挡测试电源板关键点的电压，再根据测得的电压来判断故障元器件的方法。该方法主要用于无明显器件烧坏、熔丝完好、继电器有“滴答”声、有部分电压输出及用“静态”法无法测试无法査出故障的场合。其中，动态测试法操作步骤如下：

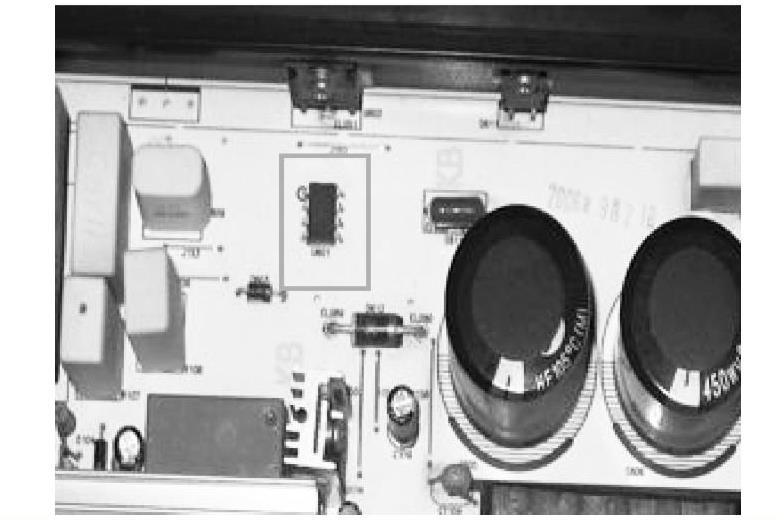

图2-18 电源模块

(www.daowen.com)

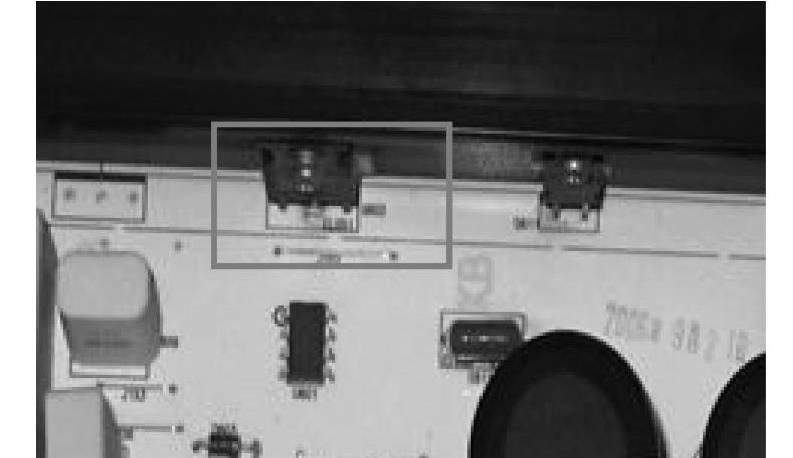

图2-19 电源开关管

步骤一：断开负载，即拔掉主板与电源板相连的连接器（见图2-20），查看实物电路板上印刷字符找到STB（电源控制脚）引脚，将STB强制接地。

图2-20 主板与电源板相连的连接器

步骤二：接通电源，继电器接通，测各组输出电压找出异常电压组（一般情况下，正常应有5V、12V、24V三组电压），再测相应的关键芯片各脚电压，再根据异常点找出不良元器件。

【提示】 将STB脚强制接地后，继电器闭合后又随即“滴嗒”一声断开，此时需先确定电压输出端是否有对地短路或过电压引起保护电路启动。如短路时，可用测试对地电阻来査找故障点；如未发现有上述现象，可分别断开保护电路来査找故障，同时需注意观察继电器的动作。
