电视机内部主要由显像管、视放板、机心板、按键板、接口板、扬声器等构成，如图2-1所示。

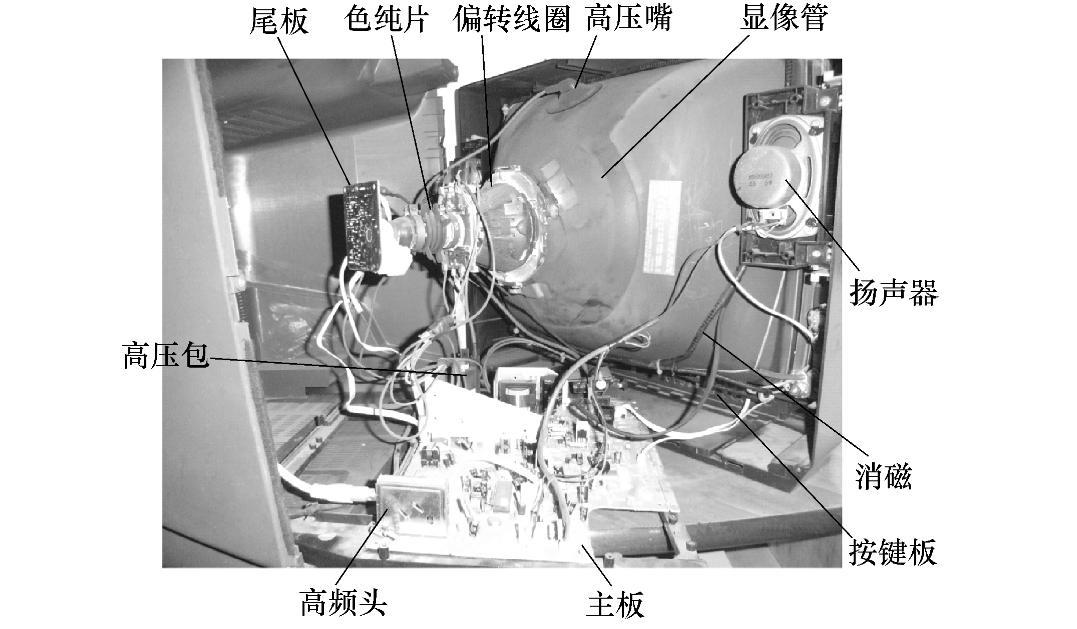

图2-1 电视机内部结构

1.显像管

显像管是重现图像的电光转换器件，其品质的高低决定整机质量的优劣，是电视机的“心脏”。显像管又称为阴极射线管（Cathode Ray Tub，CRT）。CRT显像管按显示图像的色彩可分为黑白显像管、单色显像管和彩色显像管（简称彩管），本书着重介绍彩色显像管。

（1）显像管的外部结构

显像管的外壳由玻璃制成。它外部结构可分为屏幕、锥体、管颈与引脚4部分组成，如图2-2所示。

（2）显像管的内部结构

显像管的内部由电子枪与荧光屏两部分组成，如图2-3所示。

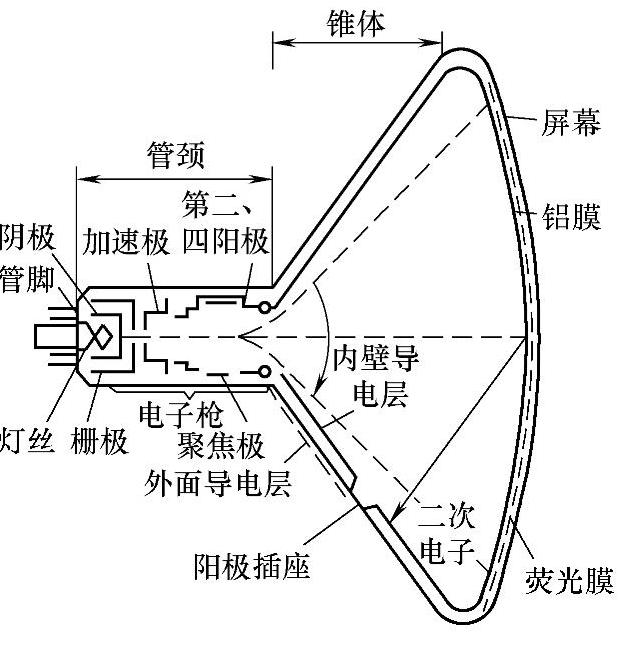

图2-2 显像管外部结构

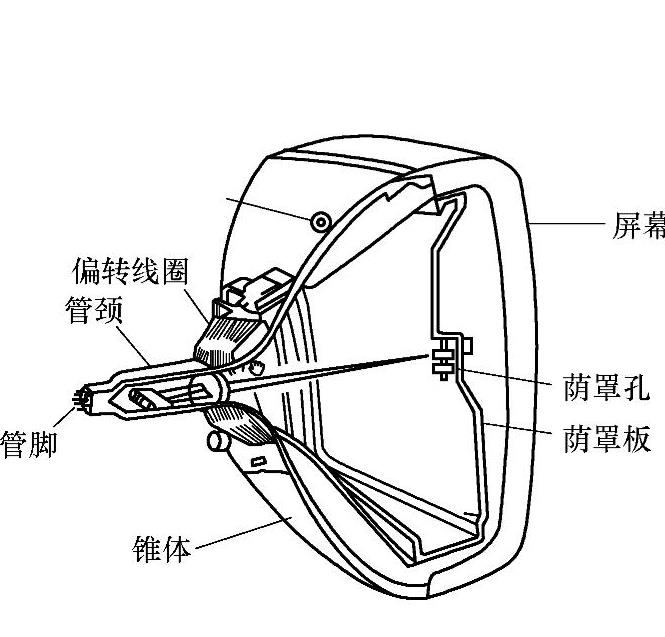

图2-3 显像管内部结构(www.daowen.com)

1）电子枪：CRT显像管的电子枪是显像管的核心部件，其作用是产生受控电子束，即发射密度可调的电子流，通过聚焦和加速，形成截面积很小、速度很高的电子束，该电子束在偏转线圈形成的行、场偏转磁场的作用下，使电子束高速轰击荧光屏并使荧光粉发光。

电子枪通常由灯丝、阴极、栅极、加速极（又称第一阳极）、聚焦极（又称第三阳极）和阳极（又称高压阳极、第二阳极）等组成（见图2-4），有的还有第四阳极。除了高压阳极之外，其他各电极的引线都是通过管颈尾端的金属脚引出的。正常工作时，显像管的各电极上必须加上设定的直流电压或信号电压才能正常工作（三个阴极的信号电压来自视放电路中视放管的三个输出端，其他直流电压都来自行输出变压器）。

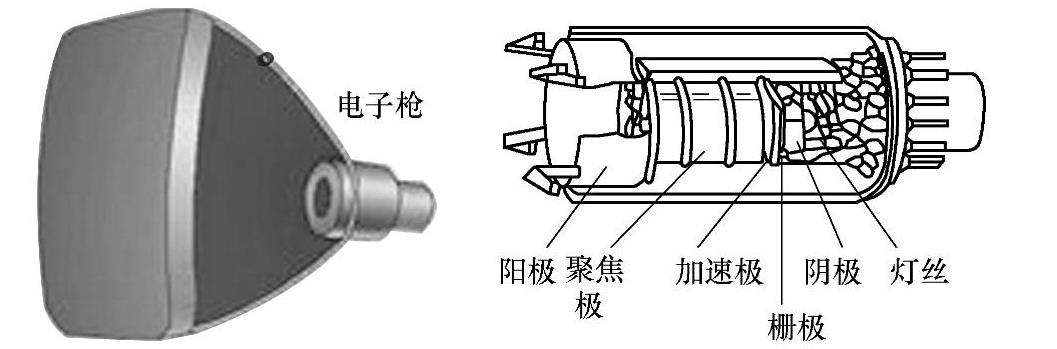

图2-4 电子枪示意图

电子枪各电极的作用是：灯丝的作用是烘烤阴极，使阴极发射电子（灯丝加额定电压后，就会产生电流而发热）；阴极（K）的作用是被灯丝加热后发射电子；栅极（G）又称为控制极，它与阴极之间的电压U_gk（负压）将控制电子束的大小，从而控制荧光屏的发光程度；加速极（A1）的作用是对阴极发射的电子进行加速运动；聚焦极（A3）的作用是使电子束聚焦成很细的电子；阳极的作用是使电子束在高压电场中再次加速，以足够的动能去轰击荧光粉发光（高压阳极的电压是由行输出变压器提供，一般为22～35kV）。

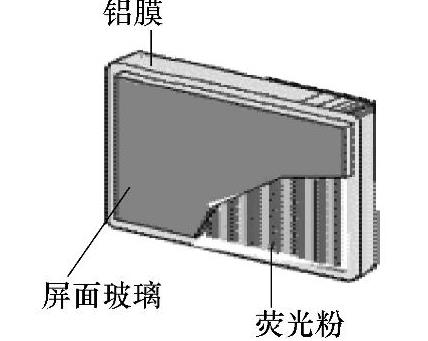

图2-5 荧光屏

2）荧光屏：CRT荧光屏由屏面玻璃、荧光粉和铝膜3部分组成，如图2-5所示。在显像管屏幕内的玻璃表面上，涂有一层厚度约为10μm的荧光粉，荧光粉点的直径为0.05～0.1mm，荧光粉按红（R）、绿（G）、蓝（B）的顺序重复地在一行上排列，下一行与上一行小点位置互相错开。荧光粉受电子轰击而发光，材料不同的荧光粉受到电子束轰击时会发出不同颜色的光，荧光粉层外面又再蒸镀了一层厚度约为1μm的铝膜。铝膜与显像管内部的石墨层相连，并加有高电压，铝膜可以加速电子束，又可保护荧光粉，还可以将荧光粉发出的光线向管外反射，提高屏幕的亮度。

2.尾板

尾板又称视放板、CRT板、显像管座板，它安装在显像管后面管径的尾端，通过管座与显像管进行连接，如图2-6所示。

3.主板

主板上一般都含有电源板，高清电视机还含有高清数字板（图2-7所示为创维6D95机心高清数字板）。主板上有单片机、电源变压器、行输出变压器、高频头及电容、二极管、晶体管、电阻、集成电路等组成，如图2-8所示。
