现以壁挂式空调器为例进行介绍。

1.壁挂式空调器装机的具体操作步骤

下面以海尔壁挂式空调器为例介绍其具体装机步骤：

（1）检查过滤网，撕去固定胶带

将空调器前面板打开，撕去固定过滤网、导灰装置、除尘盒的胶带，检查确认过滤网导灰装置安装到位，卡扣位置正确。

（2）自清扫动作确认

1）给室内机通电，用手挡住遥控器发射头，按遥控器开关键，将遥控器单独打开（此时不能让空调器接收到信号，保持空调器待机状态）。

2）将遥控器对准空调器，按“自清扫”键，显示面板上“自清扫”灯亮，空调器开始自清扫动作。

3）可以从上部检查自清扫支架的运行情况，支架从右侧运行到左侧，再返回右侧，整个周期约6min。

4）如果给室内机通电后，显示面板上“自清扫”灯亮起，说明自清扫装置未在右侧起始位置，这时自清扫装置自动复位，向右移动到右侧起始位置，回到起始位置后，“自清扫”灯灭。完成复位后，请将空调器断电，然后从步骤1）开始检查。

（3）安装室内机挂墙板

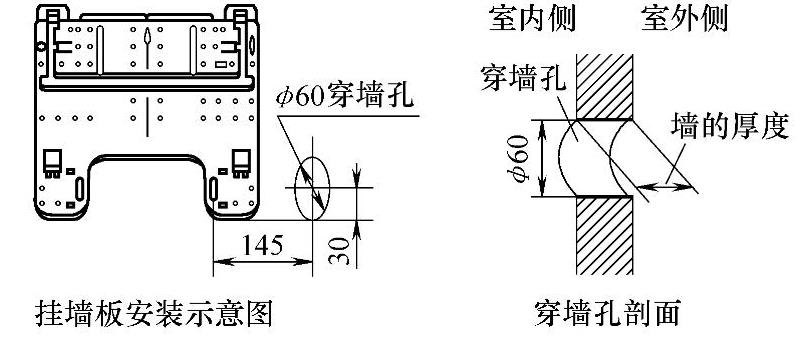

如图1-175所示，先将挂墙板水平固定在墙上，然后确定墙壁孔的位置，用钻头打出直径为60mm的墙孔，外侧稍微向下倾斜安装护圈，安装完毕，用石膏粉或油灰封住。

图1-175 挂墙板安装

【提示】 ①在选择挂墙板位置时应选择坚固不易受到振动，且足以承受机组重量的地方；②机组应远离热源、蒸汽源，不会对机组的进、出风产生障碍的地方；③选择排水容易，可进行室外机管路连接的地方；④应尽量使室内、室外机保持最近，连机管尽量短；⑤电源容量应足够，接地可靠；⑥室内、室外机的排水不得影响到下面住户；⑦室内机下方应尽可能避开电视机、音响、电脑等高档家用电器；⑧室内机应选择可将冷热风均匀送到室内各个角落的地方；⑨内室外机周围应保留足够空间，以利空气流动。

（4）室内机管路布置

1）管路的布置：根据选择的室内机、室外机的安装位置以及穿墙孔的位置，布置连接管、排水软管和连机线，布管时排水管要放在下面，连机线要放在上面。

【提示】 排水管一定要用隔热材料进行缠绕保温处置。

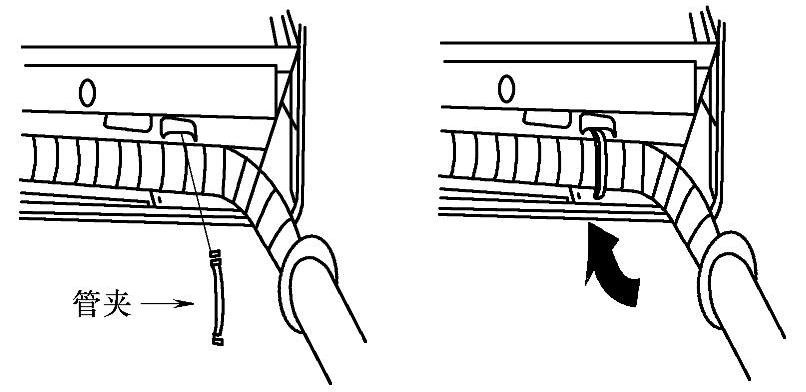

连接管夹装配如图1-176所示，把管夹插入管子固定部位，先从上部插入，从管夹的下部用力按压，可以听到“咔嗒”一声，把管子夹住。

图1-176 连接管夹装配

2）管路的连接：将连接配管（液管和汽管）和连机线从穿墙孔的墙外侧穿入墙内，按照管路连接方法进行管路连接，或者在室内机管路连接、线路连接完成后，将连接配管和连机线从墙内侧穿出，以备连接室外机。

【提示】 接管前先在接头和喇叭口涂上一层密封油，接管时对正中心拧上螺母，再用扳手拧紧（拧紧时不能用力过度，以免损坏扩口）；右出管、右后出管、右下出管时整理管路一定要规范；弯管时一定要用手护住管路根部，先沿水平方向将管路顺直，然后按照需要方向弯管。

（5）室外机安装

1）室外机安装位置的选择除满足一般条件外，还应考虑制冷制热需要，北方宜选阳面，南方宜选阴面。单冷机型应放阴面。

2）根据选择好的位置，用膨胀螺栓将支架固定在外墙上。

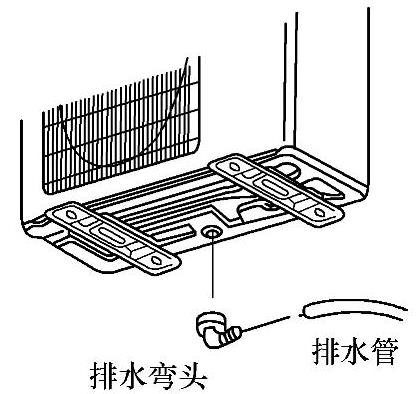

3）将减振胶垫套在室外机底角上，将排水弯头和排水软管装在室外机底部（见图1-177）。

图1-177 排水弯头安装

4）将室外机小心搬出室外，放在支架上，并用4个直径10mm的底角螺栓固定牢固。

【提示】 对于冷暖空调器（单冷机无冷凝水），室外机的冷凝水和化霜水应通过管道排到适当的位置。

（6）室内室外机电路连接

1）接线方法。接线方法主要有以下几种：

①环状端子接线方法。对于连机线末端是圆环的端子，其接线方法是：取下接线螺钉，将螺钉穿过连接导线末端的圆环，然后接到端子排中，拧紧螺钉。

②直端子接线方法。对于连机线末端不是圆环的端子，其接线方法是：松开接线螺钉，将连接导线末端完全插入端子排中，拧紧螺钉，将连接导线轻轻向外拉，确认已经被夹紧。

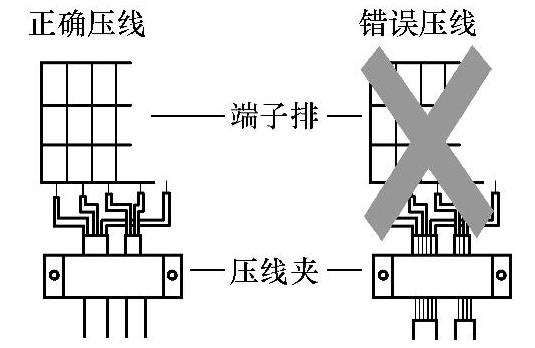

图1-178 压线方法

③连机线压线方法。接线完成后，必须用压线夹将连机线压紧，压线夹应当压在连机线的外护套线上（见图1-178）。加长电源线：电源线加长必须使用整根电源线，不得接驳。弱电信号线加长时接线必须错开100mm，并焊牢。

2）室内室外机接线。如图1-179所示，布置好连机线，其步骤是：①打开接线盖，松开压线夹（室外机）；②按接线方法和电路图，接好连机线（室内机接线从后面穿入）；③确认导线末端已被夹紧，按照连机线压线方法，将连机线压好。室外机装好接线盖。

图1-179 室内室外机接线

【提示】 连接室内室外机导线时，检查一下室内外侧接线板上的编号和颜色，相同编号和颜色的端子用同一根线连接。

（7）连机检查

1）将连机线连同连接管、排水管（双新风管）捆扎在一起。穿管时要有防止喇叭口损伤及防止泥沙进入连机管的防护措施。

2）取扩好喇叭口的连接管，将冷冻油均匀、光滑地涂抹在二、三通阀的接头与喇叭口上。

3）将连接管喇叭口与接头处在同一直线上，用手仔细将螺母拧到底，再用扳手将其拧紧。

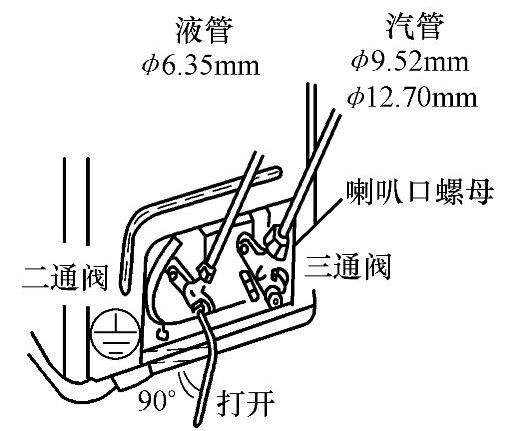

图1-180 排出室内机和管路中的空气

4）按照对应颜色将连机线压接好。

5）按照安装工艺要求进行排空。按如图1-180所示方法排出室内机和管路中的空气，其方法是：

①用扳手取下室外机二通阀上的阀帽。

②用扳手将连接于三通阀上粗管的喇叭口螺母松动1/2圈。(www.daowen.com)

③用内六角扳手拧松二通阀阀芯90°，大约10s后，关紧二通阀，气体由粗管的喇叭口处排出。无气体排出时，按照规定的转矩将喇叭口螺母拧紧。

④用内六角扳手打开二通阀和三通阀。

⑤用规定转矩拧紧两只阀门的阀帽。

⑥用肥皂水或检漏仪检漏，如有泄漏则需拧紧二通阀、三通阀，然后用系统外氟利昂气体进行重新排空。

⑦用海绵块蘸上肥皂水或用检漏仪，检查内室外机的各个接口及检修阀，每处停留不得少于3min。注意：夏季在停机状态下初检漏后，应开机制冷降温后再转制热运行检漏，冬季应在制热运行中检漏。

⑧安装完毕，进行通电检查。

2.壁挂式空调器的拆卸

拆卸时必须断开空调器的电源，然后再进行拆卸。

（1）室内机的拆卸

现以LGLS-A系列空调器为例进行介绍。

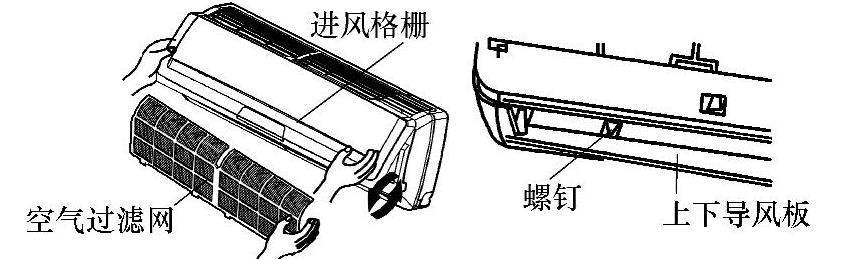

1）前格栅的拆卸：双手从两侧将前格栅下部翘起，后取下进风格栅；取下空气过滤网和等离子体空气过滤网；将上下导风板调到开启位置；松开固定螺钉。拆前格栅时，需先拉下部，然后向下举起即可卸下，如图1-181所示。

图1-181 前格栅的拆卸

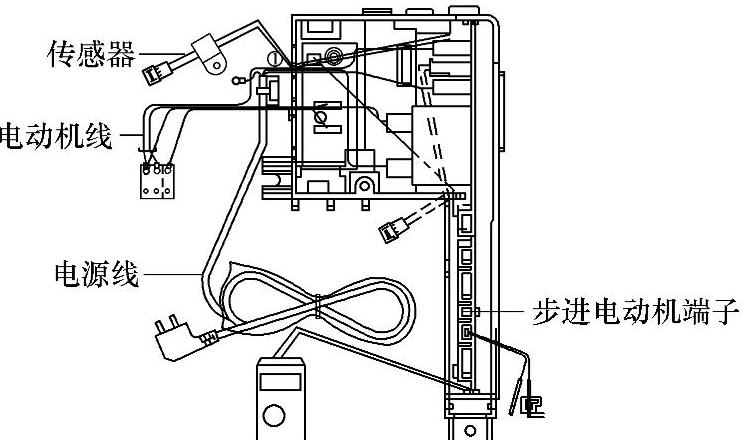

2）传感器与接线端子的拆卸：卸下蒸发器上的两个传感器（其中一个连同支架一起拆下）及接地导线；拆掉室内室外机连接线及插接端子；从DC.PCB（直流电路板）上拔掉显示器PCB、步进电动机引线的插接端子，如图1-182所示。

图1-182 接线端子与插接件的拆卸

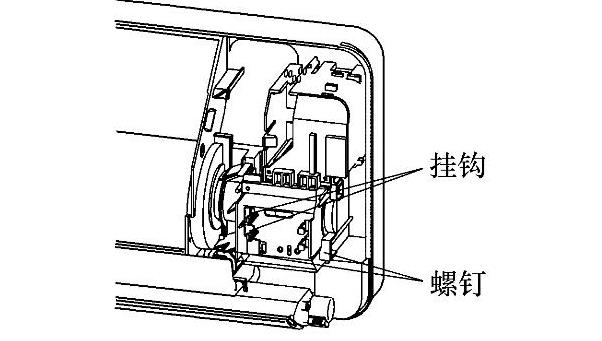

3）控制盒及电动机盖的拆卸：移去固定螺钉；拨开固定用的挂钩；从底盘小心地拉出电动机盖；从底盘小心取出控制盒，从侧面拔掉风扇电动机连接线端子；从控制盒后面取下风扇电动机用电容，如图1-183所示。

4）排风格栅的拆卸：移去固定螺钉，小心地拉出排风格栅，如图1-184所示。

图1-183 控制盒及电动机盖的拆卸

图1-184 排风格栅的拆卸

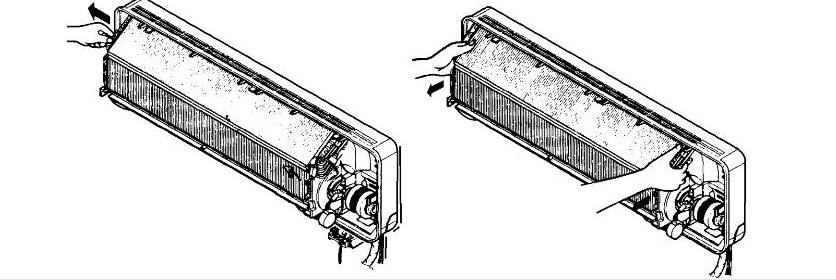

5）蒸发器的拆卸：将蒸发器左侧挂钩与底盘钩槽脱开，同时轻拉蒸发器离开端板；小心地从底盘拆下蒸发器。注意小心以防铜管折断或变形，如图1-185所示。

图1-185 蒸发器的拆卸

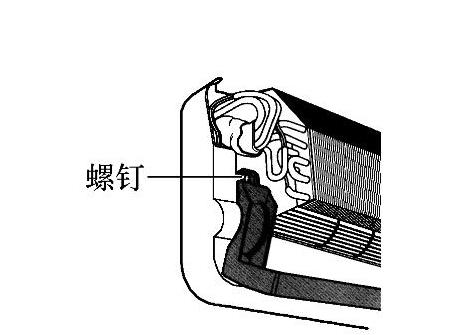

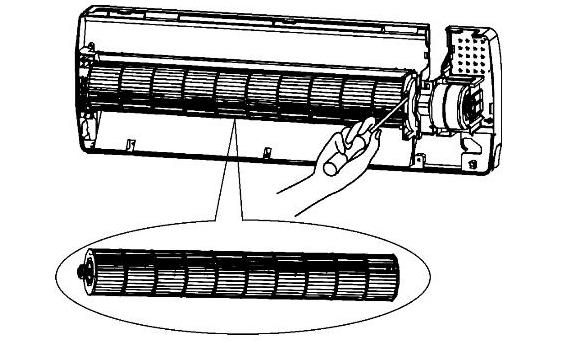

6）贯流风扇的拆卸：将电动机与风扇之间的固定螺钉拧松；将贯流风扇左端连同轴承拉出凹槽；将贯流风扇从电动机轴中滑出，拆下，如图1-186所示。

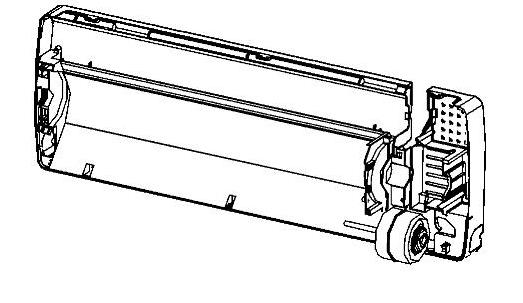

7）风扇电动机的拆卸：从凹槽取出风扇电动机。注意不要拆去作为间隔物的黑橡胶，如图1-187所示。

图1-186 贯流风扇的拆卸

图1-187 风扇电动机的拆卸

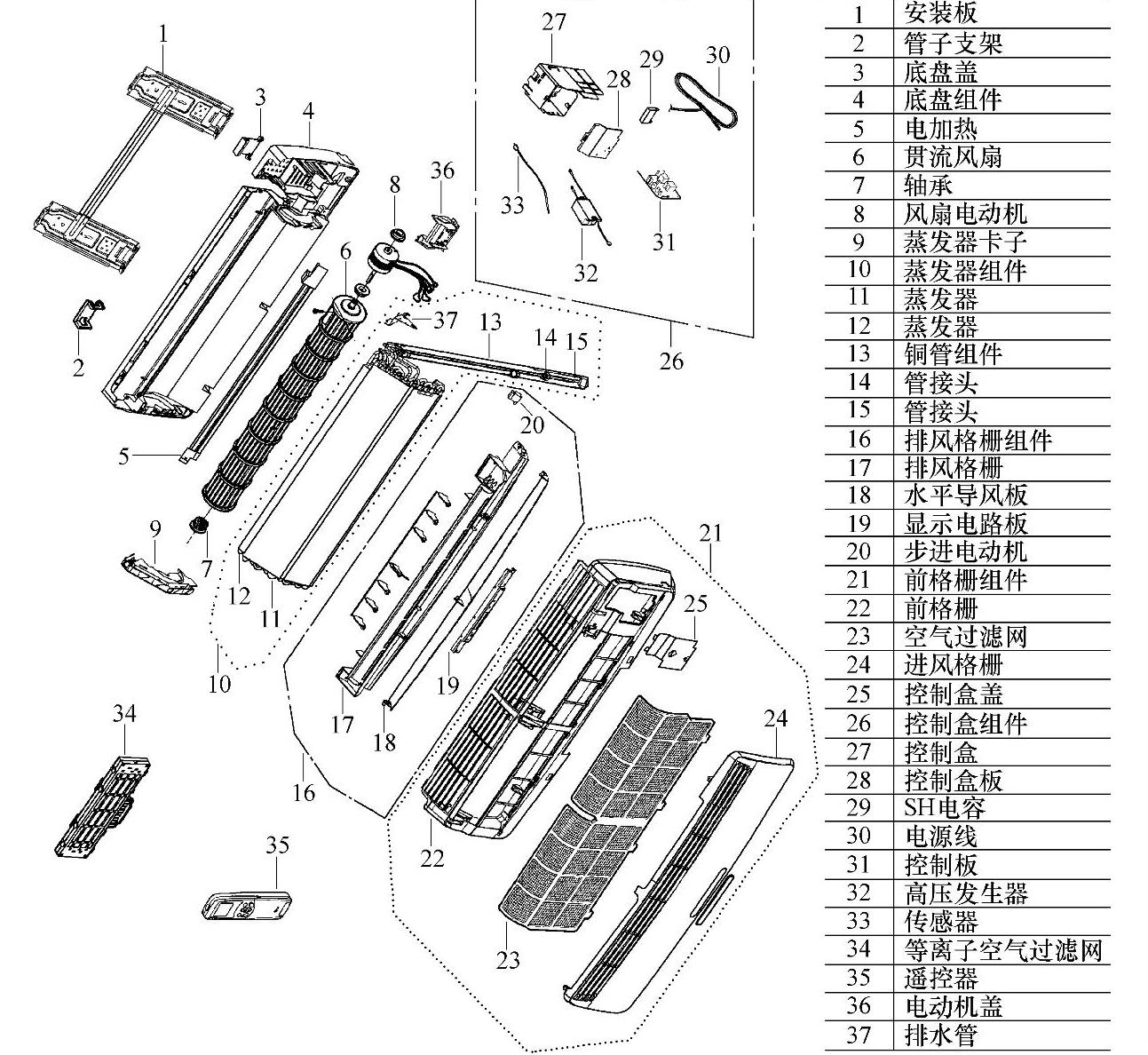

8）室内机的分解如图1-188所示。

图1-188 室内机分解图

（2）室外机的拆卸

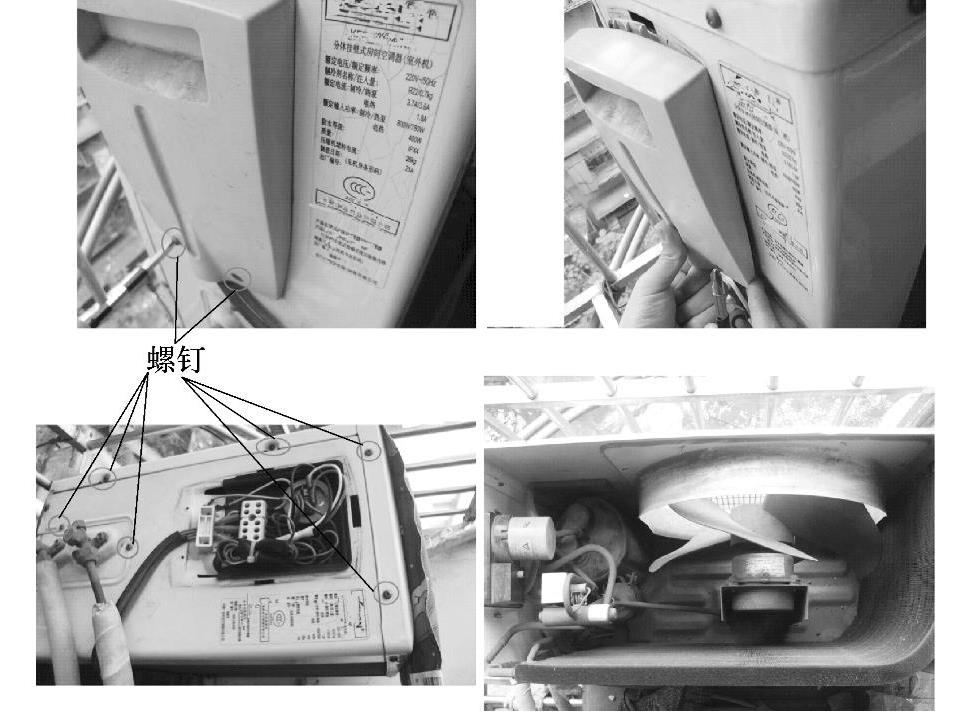

1）外壳的拆卸：松开固定电器盒盖的螺钉，取下电器盒盖；从电器盒上取下连接线；松开固定前面板与上盖的螺钉，取下上盖与前面板；松开固定电装部分的螺钉；松开固定螺钉，取下外框，如图1-189所示。

图1-189 外壳拆卸

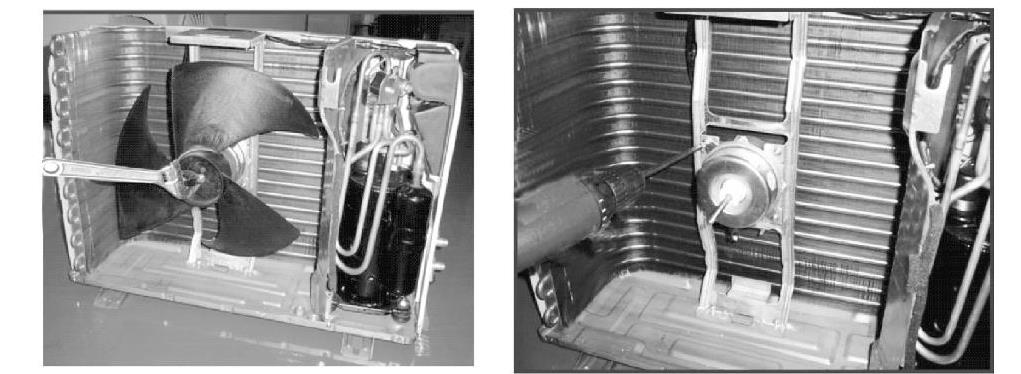

2）风扇电动机的拆卸：松开紧固螺母，取下风叶，松开固定电动机的螺钉，即可卸下电动机，如图1-190所示。

图1-190 风扇电动机的拆卸

3）热交换器的拆卸：松开左右两边固定螺钉，焊下进出口管，取下冷凝器，如图1-191所示。

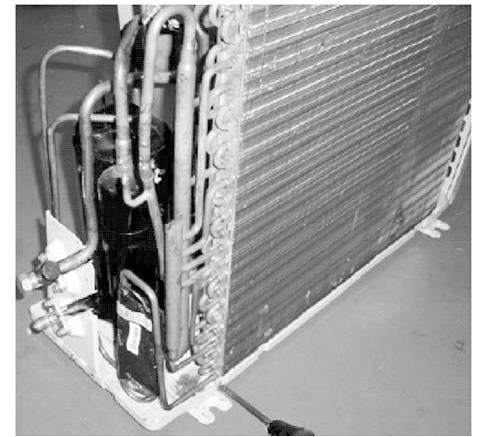

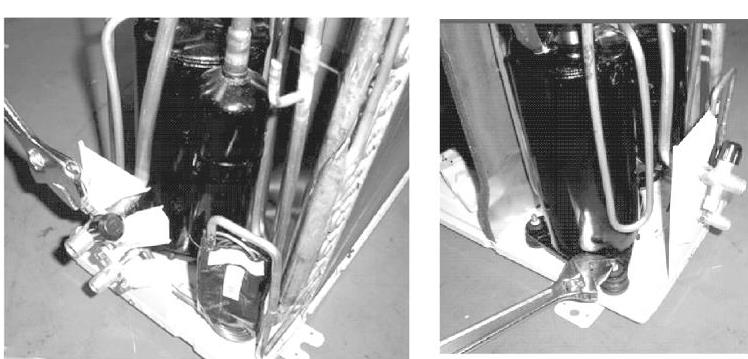

4）压缩机的拆卸：打开压缩机盖子，松开连接线；焊下压缩机进出口管；松开固定压缩机的螺母；取下压缩机，如图1-192所示。

图1-191 热交换器的拆卸

图1-192 压缩机的拆卸

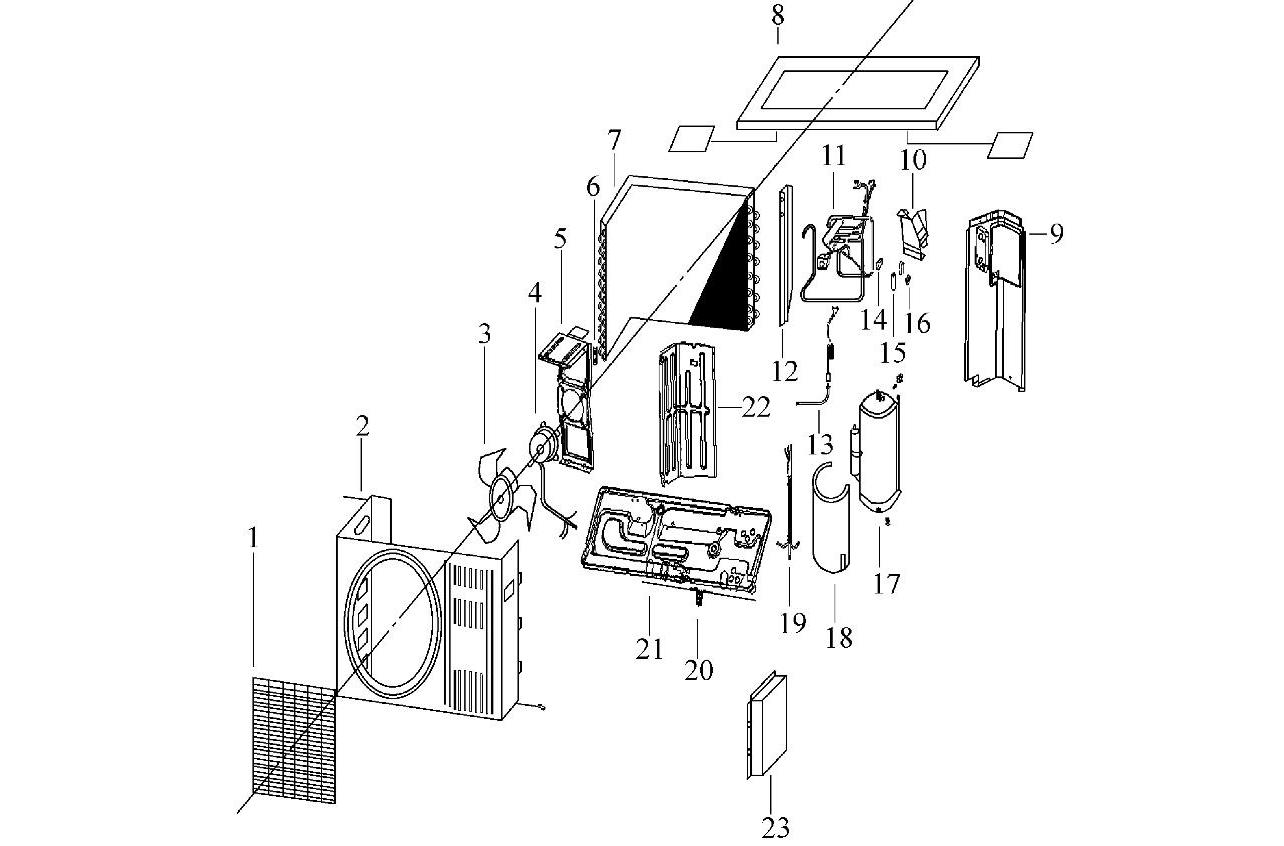

5）室外机分解图：室外机分解图如图1-193所示。

图1-193 室外机分解图

1—出风栅 2—前罩壳 3—轴流风扇 4—室外电动机 5—电动机支架 6—左管板 7—冷凝器总成 8—顶盖 9—右侧板 10—电器箱体 11—管路总成 12—右管板 13—过冷管组 14—风机电容 15—运转电容 16—端子排 17—压缩机 18—隔音垫 19—线束组 20—支脚 21—底盘 22—隔板 23—换新风电动机
