信号发生器是一种能够产生一定波形、频率和幅度的振荡器，它为检修、调试电子设备和仪器时提供信号源。信号发生器可分为低频信号发生器与高频信号发生器，其外形如图1-158所示。

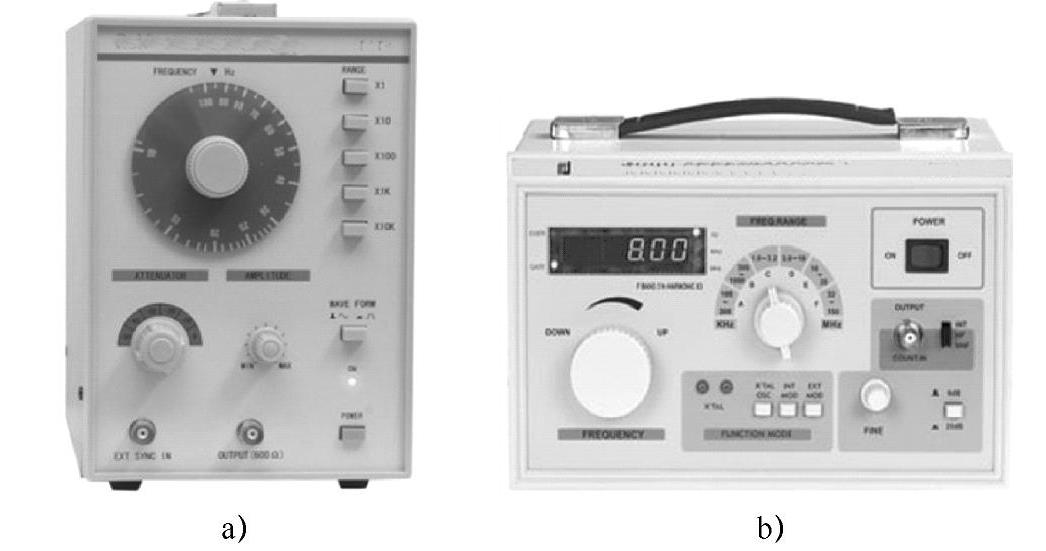

图1-158 信号发生器(www.daowen.com)

低频信号发生器是一个能输出低频信号的信号源，一般输出信号以正弦波为主。以XD-22型低频信号发生器为例，该仪器能产生正弦波信号以及幅度宽度可调的脉冲信号和逻辑信号，它可以对低频放大电路、扬声器的频率特性进行测试，也可作为高频载波的调幅信号。其使用方法：逆时针调节“电平微调”旋钮，将其旋到最小处，然后接通电源，预热几分钟后，仪器即可使用；调节各个波段转换开关至所需的频率（频率值由数码管显示），并根据需要选择输出信号波形；通过“输出衰减”和“输出微调”旋钮，根据需要调节正弦波信号的输出电压。

高频信号发生器用来产生高频信号，频率通常在几百千赫至几百兆赫范围内。高频信号发生器一般具有等幅正弦波、调幅波和调频波等几种输出，并可改变已调波的调幅度和频偏。主要用于无线电接收设备及相应频段的中频放大器、鉴频器、滤波器等的调试与检测。以XFG-7型高频信号发生器为例，其使用方法：使用前首先检查V表和M表的指针是否在零位，若不在零位，可通过调节机械调零螺钉来调整；接着打开仪器电源，预热半小时后将“波段”旋钮旋至某一空挡，并调节“V零点”和“M零点”旋钮，使两表头的指针指在零位；然后根据测试需要，调节仪器，即可得到具有需要参数的高频信号。
