1.真空泵

真空泵是制冷系统抽空设备，空调维修常用旋片式真空泵抽真空，其外形与结构如图1-143所示。旋片与泵腔之间的间隙用油来作为密封，所以旋片真空泵一般是油封式机械真空泵。

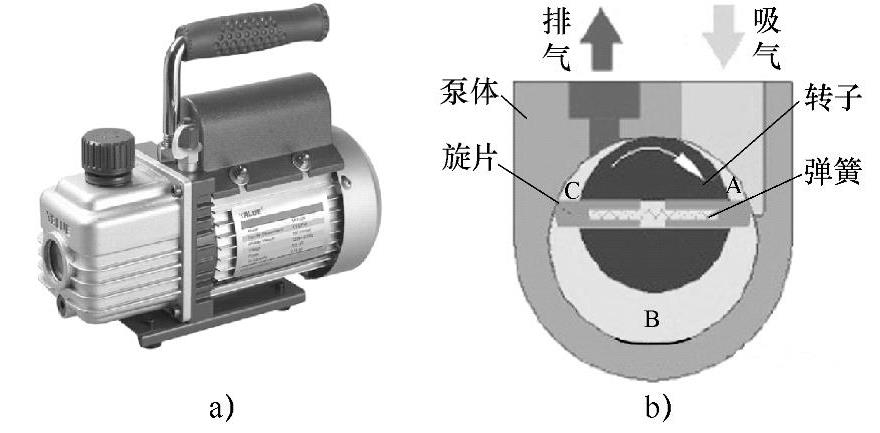

图1-143 真空泵外形与结构

真空泵内偏心安装的转子与定子固定面相切，旋片装于转子槽中，在弹簧的作用下，时时与定子腔壁紧密接触。当偏心转子在电动机的拖动下旋转时，旋片也随着旋转，当顺时针旋转时吸气口不断吸入气体，进气腔不断扩大。与此同时，排气空腔则越来越小，先已吸入的气体则被彻底压缩，气压升高，达到一定压力后就可冲开排气阀穿过泵油，由排气管排出，如此循环，就可以起到抽取真空的作用。

2.制冷剂钢瓶

制冷剂钢瓶（见图1-144）属于液化气体压力容器，是用来盛装制冷剂的专用设备。瓶口安装有专用连接阀门，为制冷系统加注制冷剂用。制冷剂钢瓶的规格以容量而定，上门维修采用3～5kg的即可。

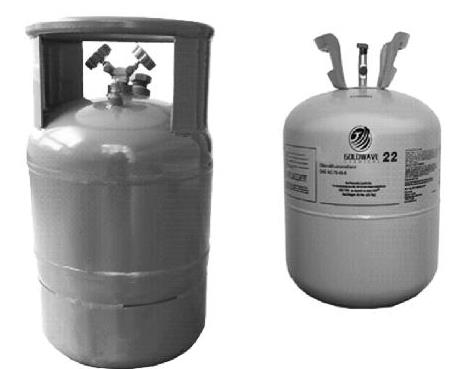

图1-144 制冷剂钢瓶外形

3.电子秤

电子秤又称重力传感器，主要由放大电路、A-D转换电路、单片机电路、显示电路、键盘电路、通信接口电路及稳压电源电路组成。电子秤是在为制冷系统加注制冷剂时，用来称量制冷剂重量的专用工具。使用前应先整体检查有无磨损和损坏，开机是否从0到9依次显示、数字是否模糊、能否归零，有无背光，用砝码测试能否称重，充电器是否完好，能否使用，配件是否齐全等。

4.加液管

加液管（见图1-145）是用来连接液瓶与制冷系统的管道，不同制冷剂所使用的加液管不同，不能混用。加液管一般包括了红蓝黄3条表管。(www.daowen.com)

R410a制冷剂的压力较高，为了避免爆坏加液管，最好用R410a专用表管OXY-41036。普通加液管需要用来加R410a的，需要采用R410a转接头（见图1-146）。

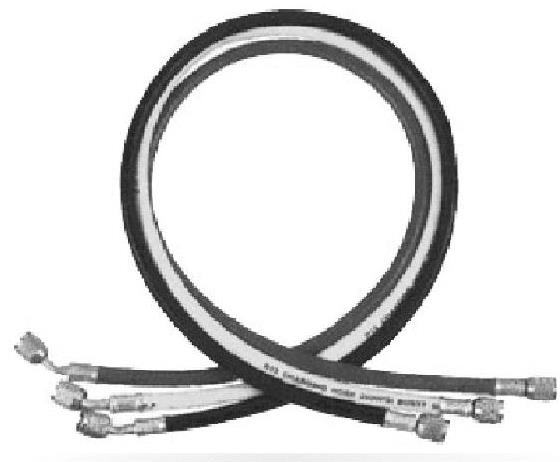

图1-145 加液管外形

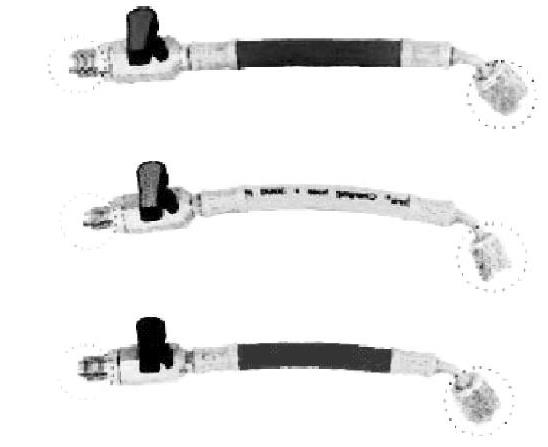

图1-146 R410a转接头

5.集液阀

集液阀又称汇流阀，其带有高、低压表，用来检查制冷系统的压力、抽真空和充注制冷剂用。

6.氮气瓶（带减压器）

氮气瓶是用来存储和运输氮气的钢制容器。氮气瓶的阀口通常接有YOY-12型减压器，减压器的出气口接高压胶管，另一端接快速接头。其用来对系统检漏和冲洗管路。在检漏时，应先开启瓶阀，减压器上的高压表即指示瓶内氮气的压力，调节减压器的调节螺钉，即可输出所需压力的氮气。

7.制冷剂量筒

制冷剂量筒是用于对制冷剂进行计量，主要由提柄、压力表、筒体、玻璃管、刻度筒套、集液阀、支脚等组成。其中，玻璃管为耐高压玻璃管，刻度筒套是可转动的有机玻璃套筒，其上面刻有不同环境温度下几种制冷剂的容重线，集液阀是向玻璃管内充灌制冷剂或向制冷系统充灌制冷剂用。
