电路图识读方法之实物板图解析

时间:2023-06-24 理论教育 版权反馈
【摘要】:电路图识读方法如下:1)看电源部分,搞清楚是交流还是直流,单电源还是多电源及电压等级。3)识读实物板图:识读手机实物板图是维修手机最直接的方法,也是最有效的方法。例如,天线开关损坏后容易出现无网络故障,功放块损坏后出现无发射故障,电源模块损坏后会出现不开机故障等。图1-121所示为摩托罗拉T191实物板图正面,图上标明了其实物元器件位置及损坏后出现的故障现象,供读者参考。

电路图识读方法之实物板图解析

电路图识读方法如下:

1)看电源部分,搞清楚是交流还是直流,单电源还是多电源及电压等级。

2)区分数字电路和模拟电路。模拟电路看信号采集和信号来源,分析信号是交流、直流还是脉冲,属电压型还是电流型。分析模拟电路是解调、放大、整形还是补偿电路。查看其输出电路是调制还是驱动电路。而数字电路则主要分析电路的逻辑功能和电平控制。

3)看电路模块。现代电器的元器件大多模块化,它是电路的核心元器件,要找出各子电路模块之间电气量联系,找到整个电路的输出和输入端口和信号流程。

再就是对电路的各个功能模块有个全面的了解,如电源模块、控制器模块、存储器模块、音频模块、GPRS模块等。各个模块逐一分析,最后统一起来看就可大体了解电路所要实现的功能。

4)了解电路接线规则。

①上拉电阻一般是一端接信号,一端接电源。

②下拉电阻一般是一端接信号,一端接地。

③弄清楚交叉连接和十字连接,电路图中丁字形连接均为交叉连接,十字形连接则有两种,中间打有黑点为交叉连接,未打黑点为交叉不连接。

④弄清楚供电点(见图1-119)和接地点(见图1-120)。


图1-119 供电点


图1-120 接地点

下面以手机为例,介绍其具体识图方法:

1)画框图:画框图是概括地、粗略地识读多页型整机电路图的第一步,它是读图的起步和基础。画框图要以手机主要电路为依据,先抓主要电路,将主要电路画出其大致工作流程框图,再添加其他小信号特殊功能电路。画手机框图,首先可画出发射电路、接收电路和其他电路3大块,再对发射电路、接收电路和其他电路进行细分。只有抓住电路全局,才能深入识图的基本框架

2)识读电路图:识读电路图是指识读各页整机电路图,并且对每一个板块(模块)电路图都要分别对应、联系整机某方面或某几方面的功能,将板块电路图全部识读完后,整机电路图即可迎刃而解。识读电路图时,应以集成电路为核心,一般来说,一个集成电路往往代表了一个单元电路或多个单元电路。所以识图电路图时,首先应抓集成电路。

3)识读实物板图:识读手机实物板图是维修手机最直接的方法,也是最有效的方法。识读手机实物板图时,首先应掌握手机常用元器件的外形,例如手机天线转换开关、CPU、本振、电源模块等;再熟悉手机常用元器件的位置,一般手机元器件的位置与其外形框架有必然的联系,也有一定的固定性,一般接口电路在手机板图的两端,扬声器、振铃器和天线开关在手机版图的上方,传声器、充电电路等在手机板图的下方,射频电路、收发电路、CPU、存储器在手机板图的中部位置。在掌握主要元器件的位置后,重点要记住常用元器件损坏后与其所产生的故障现象的对应关系,这些对应关系依靠读者平时学习和维修中不断地积累和记忆。例如,天线开关损坏后容易出现无网络故障,功放块损坏后出现无发射故障,电源模块损坏后会出现不开机故障等。

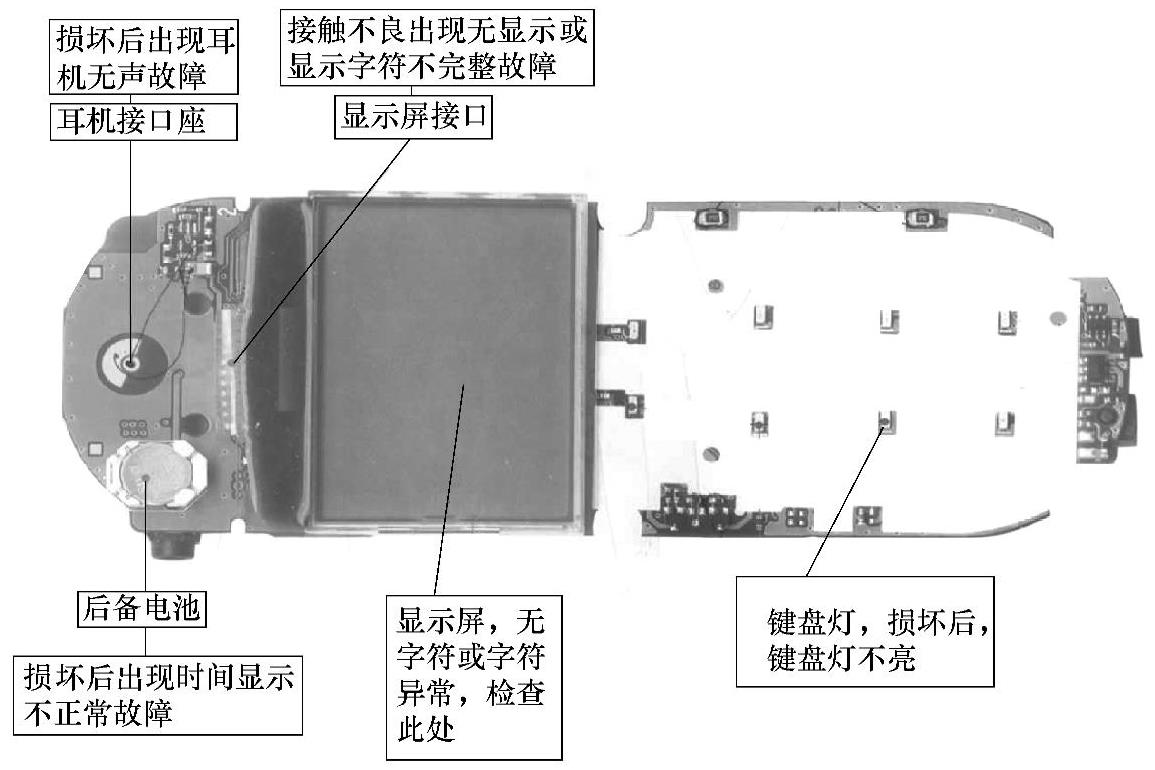

图1-121所示为摩托罗拉T191实物板图正面,图上标明了其实物元器件位置及损坏后出现的故障现象,供读者参考。


图1-121 摩托罗拉T191实物板图正面

图1-122所示为摩托罗拉T191实物板图背面,图上标明了其实物元器件位置及损坏后出现的故障现象。


图1-122 摩托罗拉T191实物板图背面
