电器电源大多设有保护电路，其保护方式均是使电路停振，从而使开关管停止工作，达到开关电源无输出的目的。开关电源的保护电路有过电流保护、过电压保护。其工作原理是通过对固定的保护点的电流、电压进行取样，再将取样信号输送到振荡电路，使振荡电路停止工作。在电源厚膜块开关电源中，有的机型所采用的电源IC内部设有“闩锁电路”，这个“闩锁电路”实际上就是一个保护执行电路，各取样点送来的信号，通过它执行对电路的停振控制。

不管是哪一种保护电路，都是采用对被保护电路进行取样，将取样信号加到保护电路，保护电路再做出相应的反应，输出一定的信号电流或电压到振荡电路，使开关电源停振，或击穿相应的稳压二极管使触发电路导通，将过电流或过电压削减，从而达到保护的目的。

图1-117所示为+B电压过电压保护电路。图中，当+B电压因某种原因上升到正常值以上时，R₄、R₅之间的取样点电压随之上升，通过R₂、R₃、R4、R5分压后，R₄上端电压上升，VS₁被击穿，由于VS₁击穿晶闸管VT₁得到触发电流被触发导通，通过R₁将+B电压下拉。当下拉到一定程度时，VS₁、VT₁截止，从而保证+B电压在设定的范围内。

如图1-118所示为+B电压过电流保护电路。图中，R₁为+B电压的取样电阻，将+B电压输入检测放大器VT₁的b、e极，流过该电阻的电流所产生的电压就是VT₁的偏置电压，当电路因行管击穿、行输出变压器短路、显像管碰极等原因引起+B电压过电流时，+B电流大大增加，VT₁正偏而导通，集电极输出高电平，并通过R₂、R₄使VT₂导通，VT₃导通，光耦合器内部的发光二极管发光强度增强，再通过开关电源的开关管定时电路，控制开关管截止，开关电源停振，从而保护了开关电源和负载元器件的安全。

(www.daowen.com)

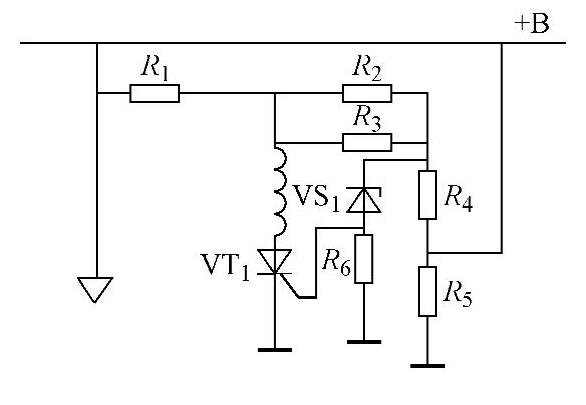

图1-117 +B电压过电压保护电路

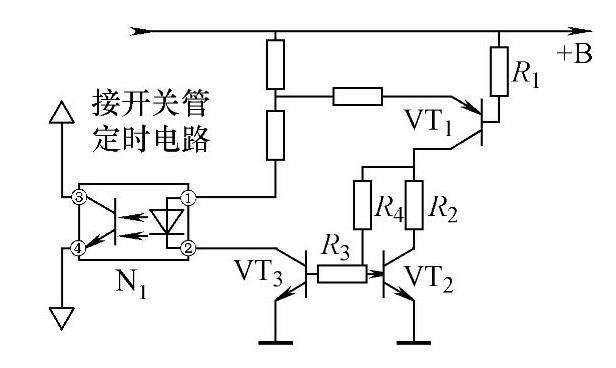

图1-118 +B电压过电流保护电路
