稳压电路原理及应用介绍

时间:2023-06-24 理论教育 版权反馈
【摘要】:稳压电路大多应用在开关电源中,稳压原理有多种,但大多采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的。稳压部分的电路由取样、比较和控制3个部分组成,图1-116所示为较为典型的一种稳压电路。图1-116 开关电源稳压电路图中,采用由R1、R2与可变电阻RP串联组成分压支路,从变压器二次侧整流滤波输出电容C1上进行取样。

稳压电路原理及应用介绍

稳压电路大多应用在开关电源中,稳压原理有多种,但大多采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的。稳压部分的电路由取样、比较和控制3个部分组成,图1-116所示为较为典型的一种稳压电路。

从开关变压器的二次绕组上取样,变压器二次绕组上的交流电压通过整流滤波后,得到直流电压,再用电阻分压的方式进行取样,通过光耦合器反映其电压的变化。

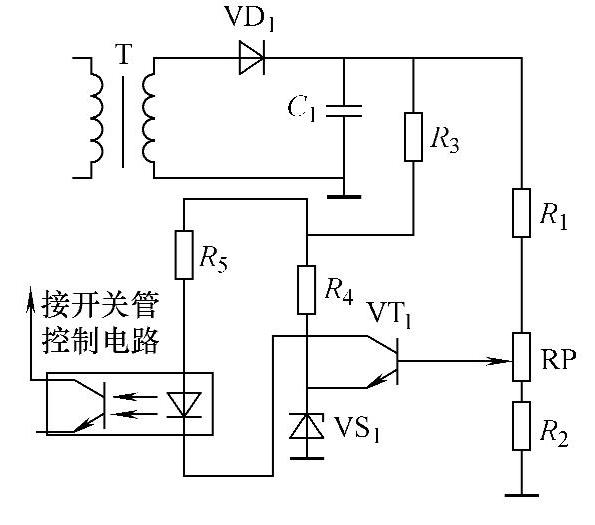

图1-116 开关电源稳压电路(www.daowen.com)

图中,采用由R1R2与可变电阻RP串联组成分压支路,从变压器二次侧整流滤波输出电容C1上进行取样。该电路能够正常反映输出电压的变化量,具体说明如下:

在电源开关管导通期间,脉冲变压器存储磁能,整流二极管VD1截止,输出电容C1放电并向负载供电,此时检测电容C1上的电压值,能够直接反映出负载的变动情况;在开关管截止期间,脉冲变压器释放磁能,整流二极管VD1导通,对输出电容C1进行充电,同时向负载供电。此时检测电容C1上的电压值,能够正确反映出市电的高低变化,同时也能反映出负载的变动情况。

通过以上的取样电路,及时地将电压的变化情况反馈到脉宽调整电路,对开关管的下一个周期的导通与截止进行调整。在电视机的开关电源中,取样点一般直接接于电视机的行输出级供电输出电压上,这样更能反映出输出电压的高低,取样精度高,对电压的调整范围更宽,电源的稳压响应速度更快。
