如图4-147所示，包括同步、锯齿波形成及脉冲移相环节；脉冲形成、放大和输出环节；双脉冲形成环节；强触发及脉冲封锁环节。

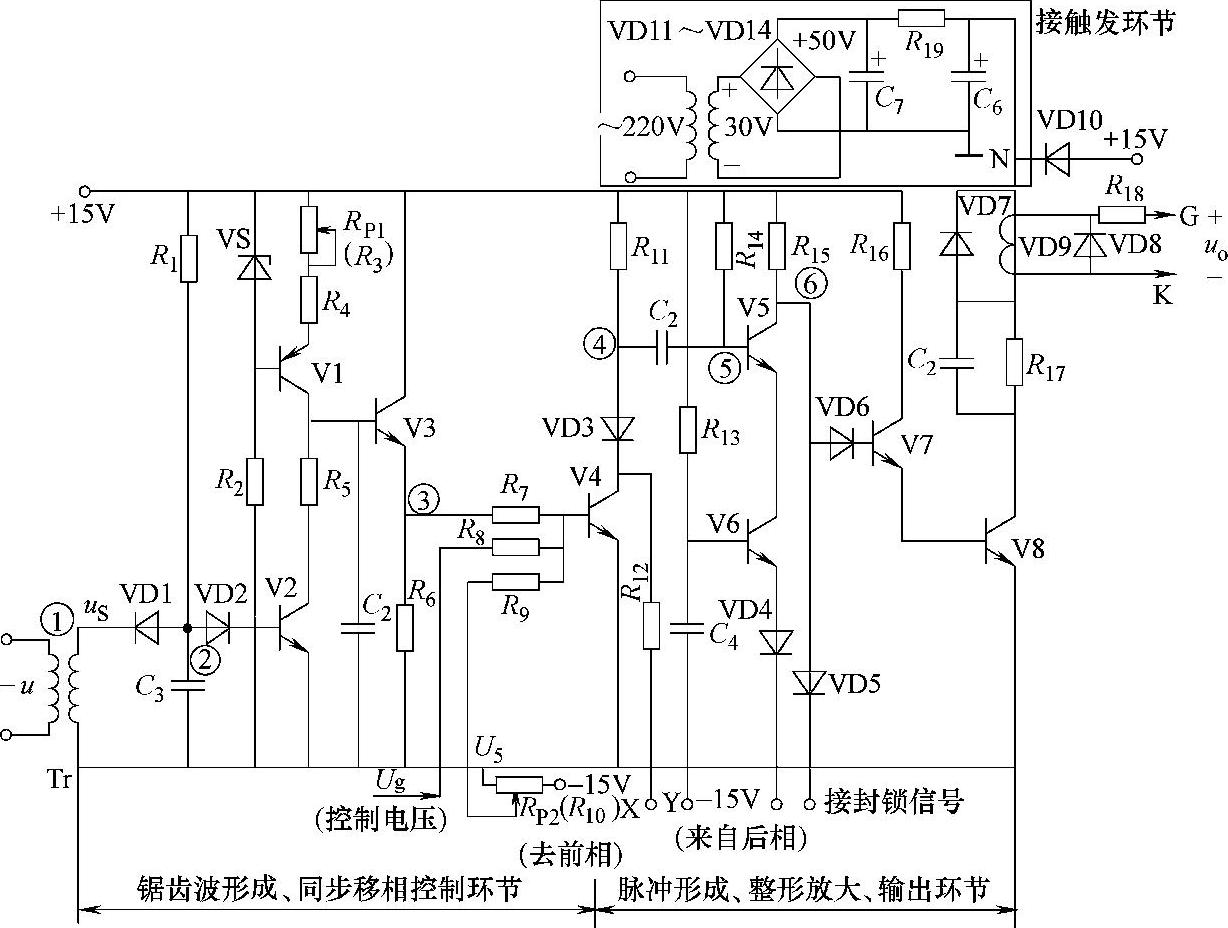

图4-147 同步电压锯齿波触发电路

1.同步环节

由同步变压器Tr、V2、VD1、VD2，R₁及C₁等组成。同步是锯齿波频率与主回路电源频率相同。V2截止期间产生锯齿波，V2截止时间即锯齿波宽度，V2开关频率是锯齿波的频率。Tr和整流变压器同一电源，Tr控制V2通断。Tr二次电压加V2基极，当负半周下降时，VD1导通，C₁充电，下端为参考点，图中②点为负电位，V2截止。在负半周上升段，因C₁已充至负半周最大值，VD1截止，+15V通过R₁给C₁反向充电，当②点电位到1.4V时并钳在1.4V，V2导通。V2截止时间为R₁C₁。直到二次电压下一个负半周到来时VD1再导通，C₁迅速放电后又被充电，V2又截止。如此周期。在一个正弦波内，V2截止与导通，对应锯齿波是一个周期，与主电路电源频率同步。

2.锯齿波形成及脉冲移相环节

由V1组成恒流源向C₂充电，V2作同步开关控制恒流源对C₂充放电。V3为射极跟随器。V2截止时，由V1、VS、R₃、R₄组成的恒流源以恒流I_C1对C₂充电，C₂两端的u_C2为

u_C2与t呈线性关系，斜率为I_C1/C₂，调节R₃改变I_C1即锯齿波的斜率。V2导通时，因R₅小，C₂经R₅、V2迅速放电到零。只要V2周期断通，C₂得到线性锯齿波电压。为减少锯齿波电压与控制电压U_c、偏移电压U_b间的影响，锯齿波电压u_C2经射极跟随器输出。锯齿波电压u_e3与U_c、U_b并联叠加，由R₇、R₈、R₉与V4基极相接。V3基极电位是锯齿波电压u_e3、控制电压U_c（+）和偏移电压U_b（-）叠加。当叠加电压u_b4＜0时，V4截止；合成电压u_b4由负→正时，V4由截止→饱和导通，u_b4钳位在0.7V。

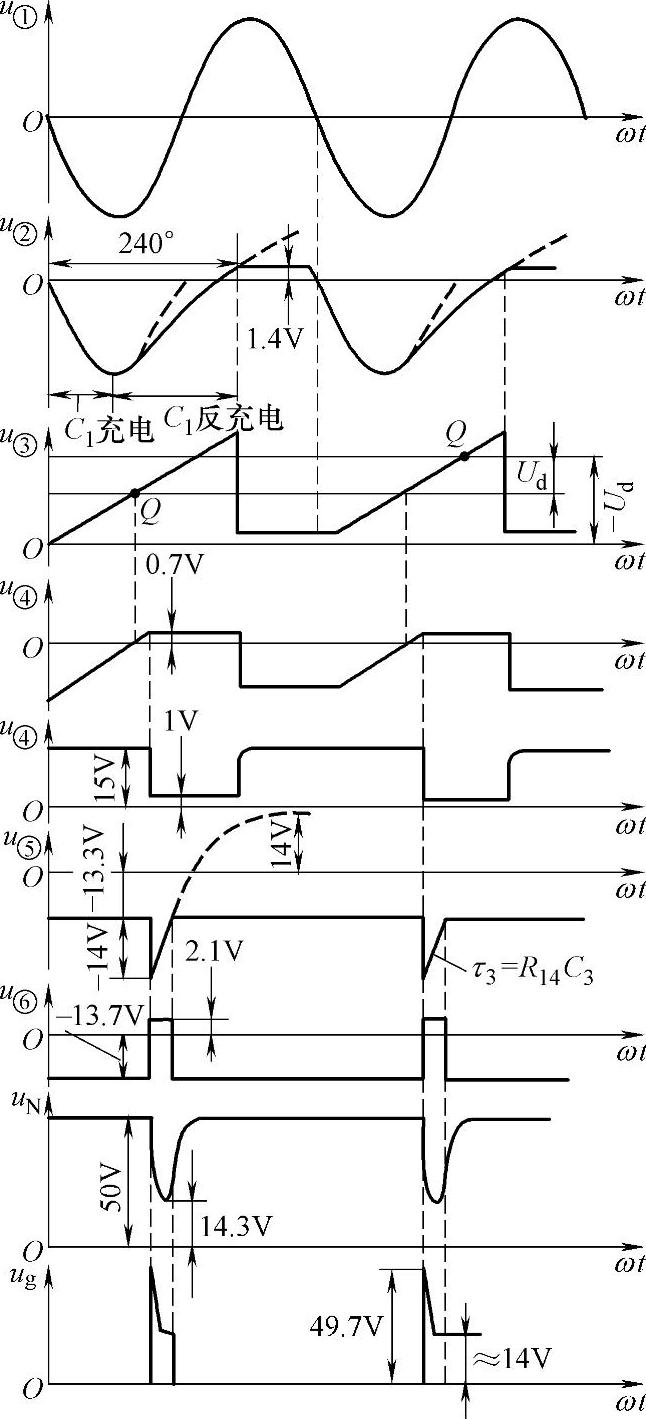

图4-148 锯齿波触发电压波形

锯齿波触发电路各点电压波形见图4-148。电路工作时负偏移电压U_b调到某值固定，改变控制电压U_c可改变u_b4的波形与横坐标的交点，改变V4导通时刻即移相。设置U_b是使U_c为正，从小到大单极调节。一般设U_c=0时α为最大值，U_c升高，则α降低。(www.daowen.com)

3.脉冲形成、放大和输出环节

如图4-147所示，脉冲环节由V4、V5、V6组成；放大和输出由V7、V8组成；同步移相电压加在V4基极，触发脉冲由脉冲变压器输出。

4.双脉冲形成环节

三相桥式全控整流电路要求双脉冲，脉冲间隔60°。

5.强触发及脉冲封锁环节

晶闸管串并联或桥式全控整流电路中，需要用强脉冲触发。同步电压锯齿波触发电路，抗干扰能力强，电网电压波动与波形畸变影响小，移相范围宽。但整流装置输出电压u_b与控制电压U_c无线性关系。常用此电路触发电路大中容量的晶闸管。

6.强触发脉冲触发电路

如图4-149所示，常用于三相桥式电路，脉冲变压器实现电隔离，V3实现功率放大。控制端S高电平时，V1导通，V2、V3截止，脉冲变压器两端电压u_o为零；S低电平时，V1截止，V2、V3饱和导通。C₁沿变压器T和C₂、V3释放，u_o迅速达到最大值50V。随后u_c↓→u_R↑，至t=τ₁时，u_C=15V，u_C继续下降，VD1导通，P点电位钳在15V。然后u_o随U_R上升继续下降，并趋于稳态u_om2。至t=τ2时，u_i＞0，V3重新截至，T中磁能沿VD3、R₅释放，C₂电能沿R₄释放，C₁沿R₁E₂充电，时间常数R₁C₁，u_C上升至15V后VD1截止，R₁C₁数值应选使强脉冲的宽度T₁和C₁在V3再次导通前已被充电到E₂。

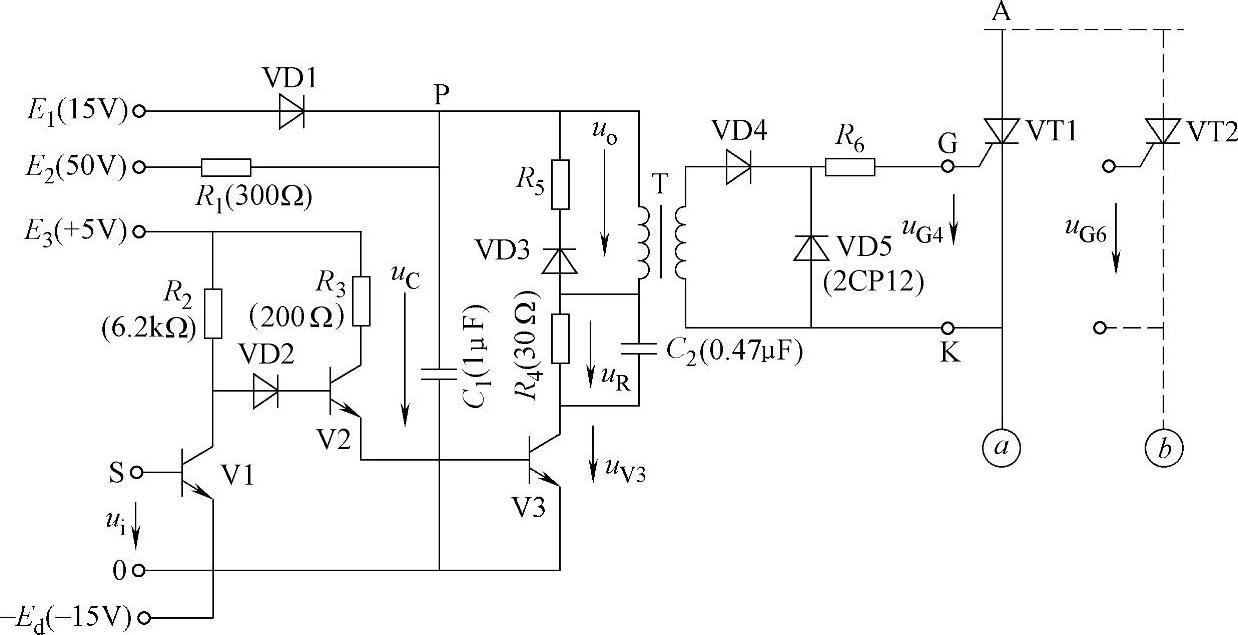

图4-149 强触发晶闸管门极触发电路
