1.同步发电机

同步发电机等效电路见图3-29。正常运行时同步电动势E_G和同步电抗X_G串联，短路瞬间则变为由次暂态电动势E_G″和次暂态电抗X_G″相串联。短路计算中，还可近似认为次暂态电势E_G″等于发电机额定电压U_N。

图3-29 同步发电机等效电路

图3-30 双绕组变压器等效电路

电抗值计算公式如下：

式中 X_G%——发电机同步电抗；

X_G″%——发电机次暂态电抗百分数；

U_N——发电机的额定电压（kV）；

S_N——发电机的额定容量（MV·A）

2.变压器

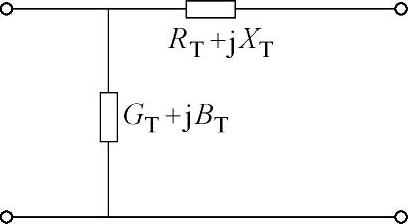

1）双绕组变压器等效电路见图3-30，各参数计算公式如下：

式中 U_N——变压器额定电压（kV），一般用高压侧值（也可视电网情况用低压侧值）；

S_N——变压器额定容量（MV·A）；

ΔP_k——变压器的短路损耗（kW）；

ΔP₀——变压器的空载损耗（kW）；

U_k%——变压器短路电压百分数；

I₀%——变压器空载电流百分数。

以上为变压器铭牌参数。等效电路中电阻、电抗单位为欧姆，电导、电纳单位为西门子。

2）三绕组变压器的等效电路见图3-31，计算按下列公式：

式中，；；；；。(www.daowen.com)

另外，S_N为变压器高压绕组铭牌额定容量；U_N用高压侧的额定电压，也可用中、低压侧的额定电压（要看折算到哪一侧进行网络计算方便而定）；ΔP_k（1-2）、ΔP_k（1-3）、ΔP_k（2-3）均为变压器铭牌上的短路损耗数据；U_k（1-2）%、U_k（1-3）%、U_k（2-3）%均为变压器铭牌上的短路电压数据。电抗器的等效电路仅是一个电抗，即

式中 X_R%——电抗器的电抗相对百分数；

U_N——电抗器的额定电压（kV）；

I_N——电抗器的额定电流（kA）。

以上均为电抗器的铭牌参数。

3.输电线路

一般输电线路如长度小于300km的架空线路或长度小于100km的电缆线路，多用Л型等效电路，见图3-32。

图3-31 三绕组变压器等效电路

图3-32 输电线路等效电路

式中 γ₁——每千米线路的电阻（Ω/km）；

x₁——每千米线路的电抗（Ω/km）；

b₁——每千米线路的电纳（s/km）。

以上可由导线规范查得。高压架空输电线路取x₁≈0.4Ω/km；而电缆线路的电抗则小得多，一般为架空线路电抗的1/6～1/4，L为线路长度（km）。

图3-33 路瞬间异步电动机等效电路

4.异步电动机

异步电动机在稳定运行时，相当于1个阻抗；然而在短路瞬间次暂态时段内，接在短路点附近（5m以内）的较大功率异步电动机（高压电动机800kW以上、低压电动机200kW以上）却类似于一台发电机，也能向短路点提供短路电流。等值电路见图3-33。图中E″_M为电动机次暂态电动势，可近似取为其额定电压的90%。

式中 K_st——电动机起动电流倍数，一般为5～6.5。
