无限大容量电力系统，指容量相对用户供电系统容量大许多的电力系统，当用户供电系统负荷变动或短路时，电力系统变电所馈电母线上电压基本不变。

1.短路

运行中电力系统或工厂供配电系统的相与相或者相与地之间发生的金属性非正常连接。

2.原因

系统中带电部分电气绝缘破坏，可能是电压、雷击、绝缘材料老化，以及误操作、施工机械的破坏、动物损害等。

3.短路种类（见图3-27）

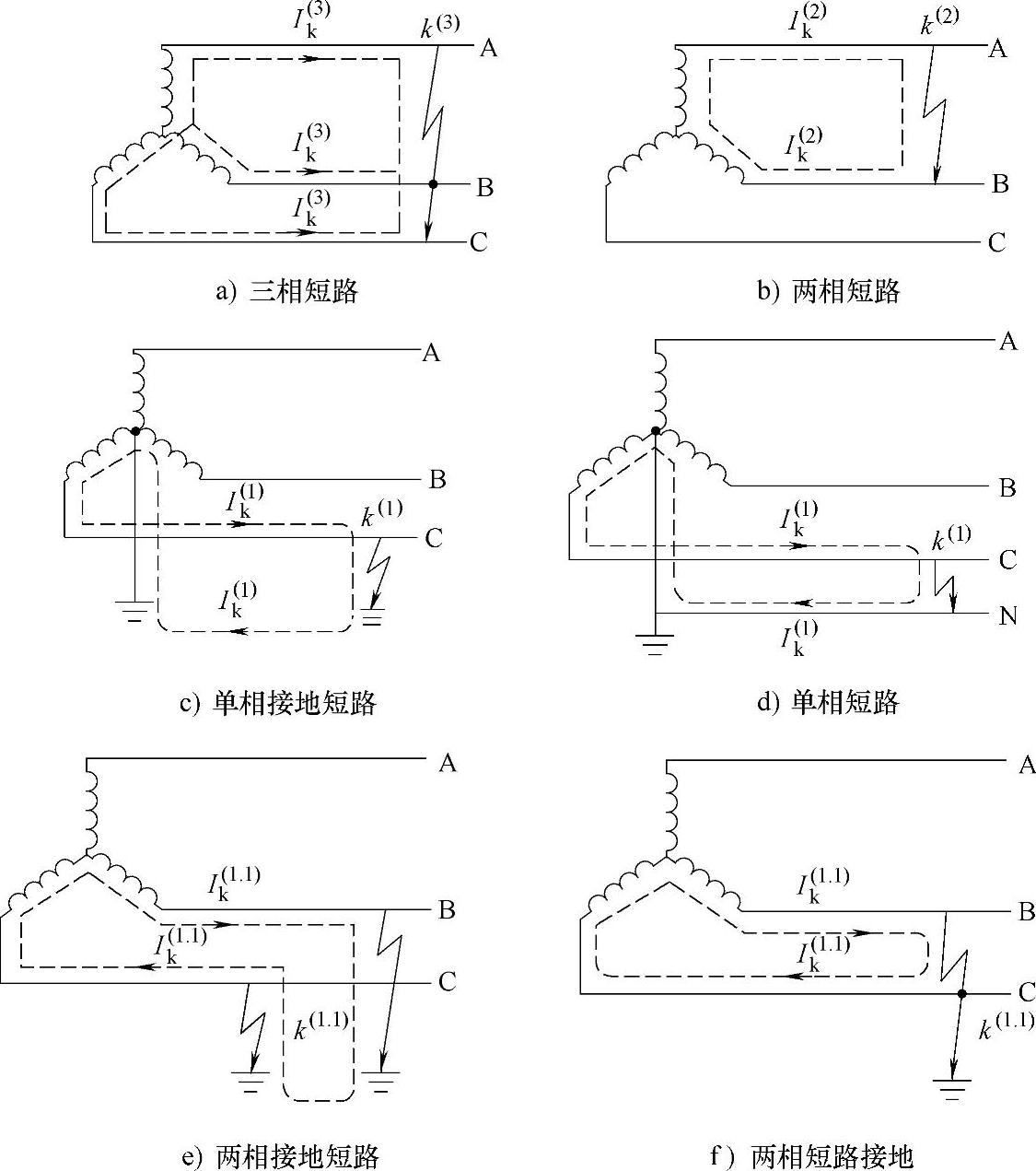

图3-27 短路的种类

4.短路参数

为正确选择和校验电气设备，避免短路电流损坏电气设备，保证供配电系统中出现短路时，保护装置可靠动作，应准确设定供配电系统的保护装置参数。

实际计算式，如电力系统电源总阻抗低于短路电路总阻抗的5%～10%，或电力系统容量超用户供电系统容量50倍时，可视为无限大容量系统。最严重情况时短路全电流的波形曲线见图3-28。(www.daowen.com)

图3-28 最严重情况时短路全电流的波形曲线

（1）I″^（3） 短路后第1个周期短路电流周期分量的有效值，即次暂态短路电流有效值。

（2）i^（3）_sh 短路后经半个周期时的短路电流峰值，是整个短路过程中的最大瞬时电流，称为短路冲击电流。

（3）I^（3）_sh 三相短路冲击电流有效值，短路后第一个周期内短路电流的有效值。

（4）I^（3）_k 三相短路电流稳态有效值。

（5）S″^（3）_k 次暂态三相短路容量。

5.短路效应及危害

出现短路故障后，负载阻抗被短接，短路阻抗很小，短路电流很大，可达几万至几十万安培，产生的热和电动力效应对电气设备破坏性很大，短路电弧将烧毁电气设备，短路点附近电压下降明显，供电受影响或中断。不对称短路造成的零序电流，在邻近通信线路内产生感应电动势干扰通信，危及安全。
