1.不同工作制时的容量换算
(1)长期连续工作制 通风机、水泵、空气压缩机、搅拌机、电炉、照明灯等连续运行,属长期工作制用电设备。设备容量即额定功率,不必换算。
(2)短时工作制 一些设备大部分时间停运状态,较短时间里运行,属短时工作制。设备容量即额定功率。
(3)反复短时工作制 起重设备用电动机、电焊机等用电设备,反复短时工作,属反复短时工作制用电设备,用暂载率ε%表示工作特征,即
式中 t——工作时间;
t0——停歇时间;
T——工作周期,T=t+t0。
反复短时工作制用电设备的额定功率都标注暂载率,如电动机暂载率有15%、25%、40%、60%等;电焊机暂载率有50%、65%、75%、100%等。
1)当采用需要系数法和二项式法求得计算负荷时,统一换算到ε%=25时设备容量,即
式中 PN——对应额定暂载率为ε%时的电动机铭牌功率;
Pe——换算后的设备容量。
2)用利用系数法求计算负荷时,统一换算到ε%=100时的设备容量,即
3)对电焊机和电焊变压器,统一换算到ε%=100时的设备容量,即
式中 SN——电焊机或电焊变压器在额定暂载率ε%时的视在功率;
cosφ——相应于SN时的功率因数。
2.不对称单相负荷的容量换算
电力负荷计算需要三相对称,当有单相不对称,低于三相对称负荷总容量15%时可忽略;较大时,要换算成等效的三相负荷。

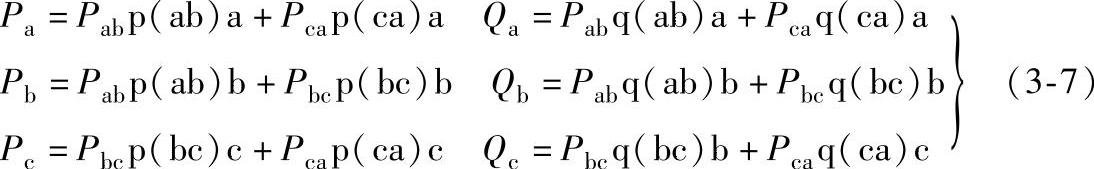

(1)一般方法 当既有线间负荷又有相负荷时,先将线间负荷换算为各相负荷,再将相负荷逐相分别相加,找出其中最大一相有功负荷乘以3,即为等效的三相负荷。线间负荷换算为相负荷公式,即
式中 Pab、Pbc、Pca——接于ab,bc,ca线间负荷(kW)(www.daowen.com)
Pa、Pb、Pc——换算为a,b,c相的有功负荷(kW)
Qa、Qb、Qc——换算为a,b,c相的无功负荷(kvar)
p(ab)a,q(ab)a——将接于ab线间的负荷换算到a相负荷的换算系数,见表3-40。
Pe=3Pφ(max)Qe=Petanφ(max) (3-8)
式中 Pe——等效三相有功负荷;
Qe——等效三相无功负荷;
Pφ(max)——最大一相有功负荷;
tanφ(max)——有功负荷最大相的功率因数角正切。
(2)只有线间负荷的简化换算 先将各线间负荷分别总加并排序,假设Pab>Pbc>Pca,则Pe=1.5(Pab+Pbc)(当Pbc>0.15Pab时),(当Pbc<0.15Pab时),或,。

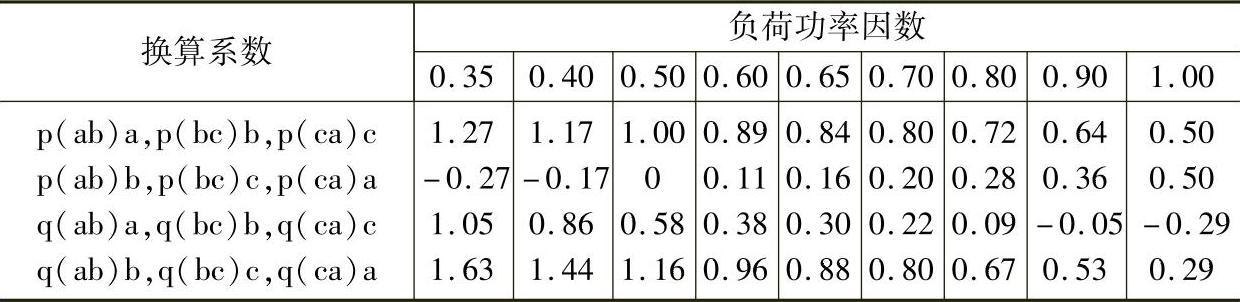

表3-40 线间负荷换算为相负荷的有功无功换算系数
【例1】 求起重设备统一为ε%=25时的总设备容量。其中,15t桥式起重机1台,主钩22kW、副钩11kW、大车16kW、小车3.5kW,ε%=40;5t桥式起重机2台,主钩11kW、大车10kW、小车2.2kW,ε%=25;电动葫芦4台,功率3.5kW,ε%=15,门式起重机1台,功率36.5kW,ε%=25。

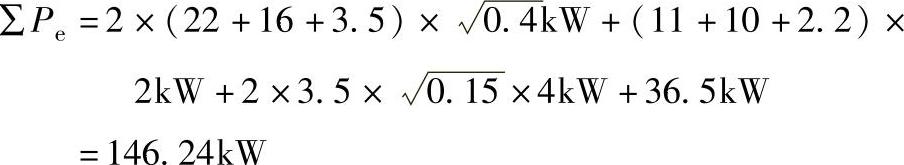

解根据工况,副钩视为备用,不需计入,则有:
【例2】 求电焊设备统一为ε%=100时总设备容量:直流弧焊机1台,26kW,cosφ=0.88,三相380V,ε%=75;硅整流焊机2台,21kV·A,cosφ=0.65,三相380V,ε%=60;电焊变压器2台,42kV·A,cosφ=0.62,三相380V,ε%=60(接Uab);对焊机1台,75kV·A,cosφ=0.6,ε%=20,单相380V接Ubc;电焊机1台,50kV·A,cosφ=0.4,ε%=20,单相380V接Uca。

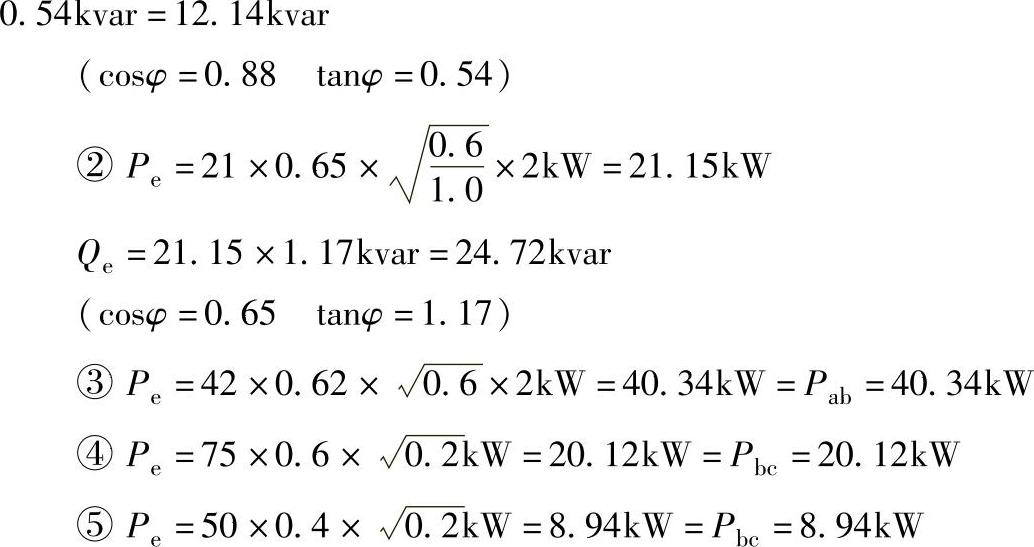

解 根据工作制,

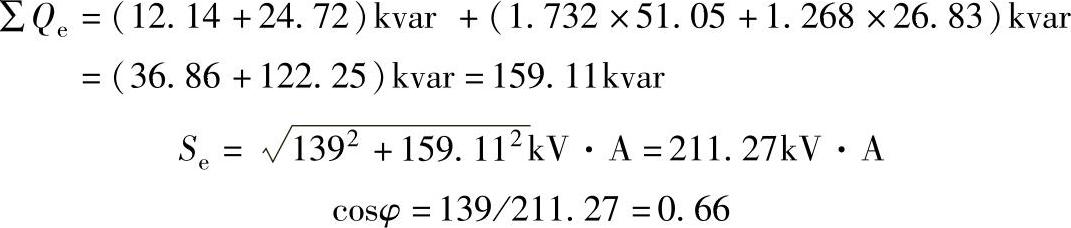

总计时,先计算出无功负荷:
Qab=Pabtanφab=40.34×1.265kvar=51.05kvar
Qbc=Pbctanφbc=20.12×1.333kvar=26.83kvar
Qca=Pcatanφca=8.94×2.29kvar=20.48kvar
总设备容量:∑Pe=(22.5+21.15)kW+(1.732×40.34+1.268×20.12)kW
=(43.65+95.38)kW=139kW
