向心轴承和轴的配合——轴公差带代号按表8-54选择。向心轴承和外壳的配合——孔公差带代号按表8-55选择。推力轴承和轴的配合——轴公差带代号按表8-56选择。推力轴承和外壳的配合——孔公差带代号按表8-57选择。轻、中系列滚针轴承与轴和外壳的配合与向心轴承相同。48、49和69尺寸系列（轻、中系列）无内圈滚针轴承，当轴承外壳采用K6或更松的公差配合时，相配轴的尺寸公差见表8-58。

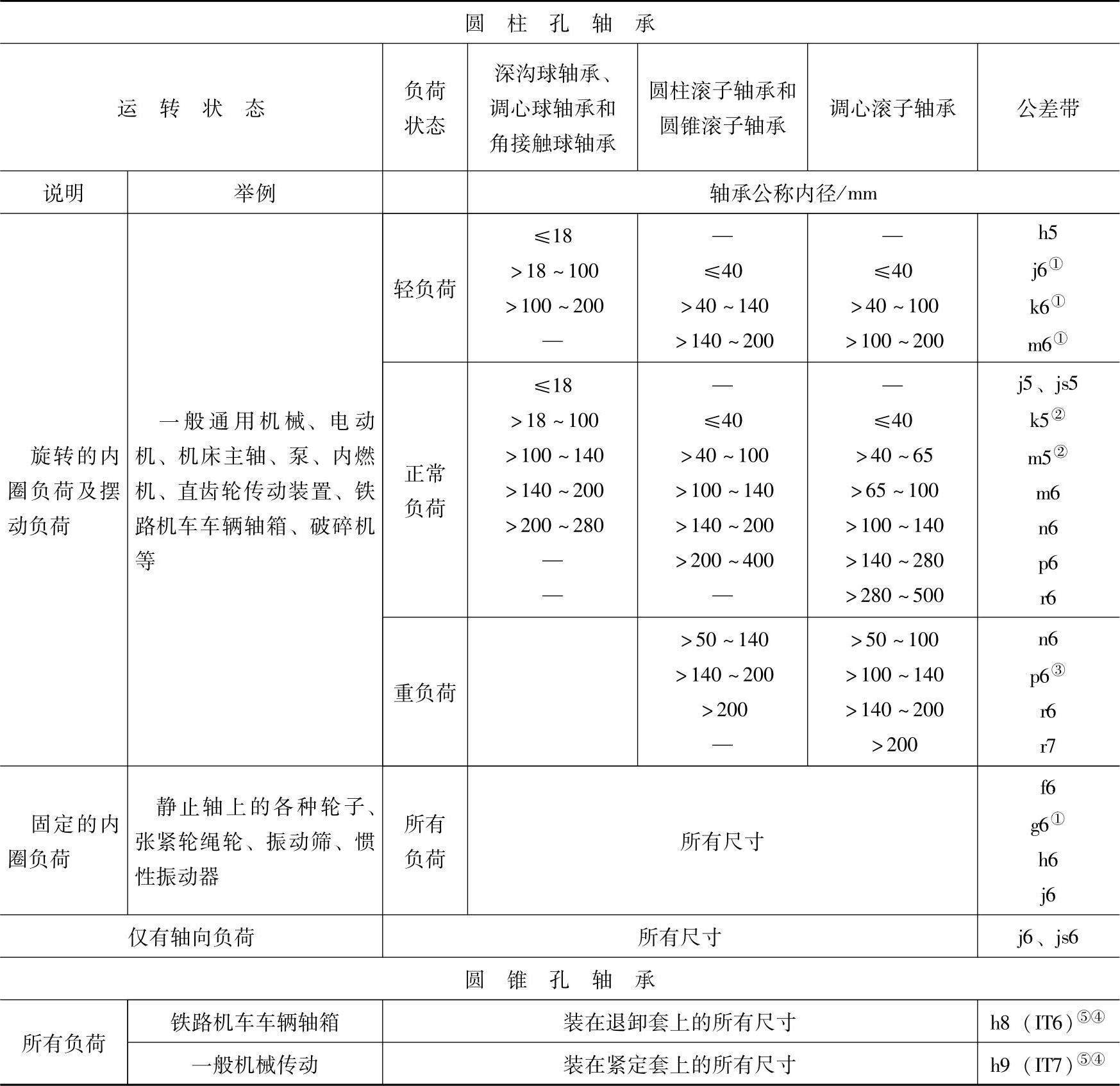

表8-54 向心轴承和轴的配合——轴公差带代号（GB/T 275—1993）
① 凡对精度有较高要求的场合，应用j5、k5…代替j6、k6…。
② 圆锥滚子轴承、角接触球轴承配合对游隙影响不大，可用k6、m6代替k5、m5。
③ 重负荷下轴承游隙应选大于0组。
④ 凡有较高精度或转速要求的场合，应选用h7（IT5）代替h8（IT6）等。
⑤ IT6、IT7表示圆柱度公差数值。

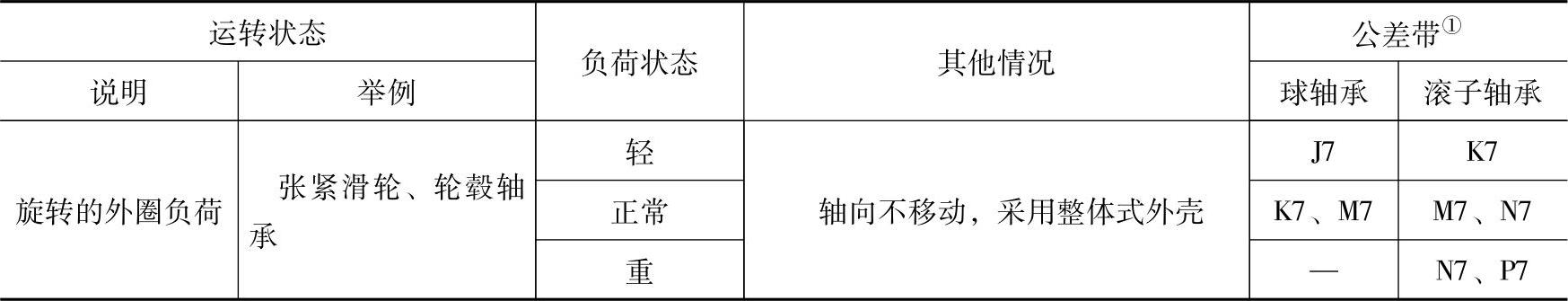

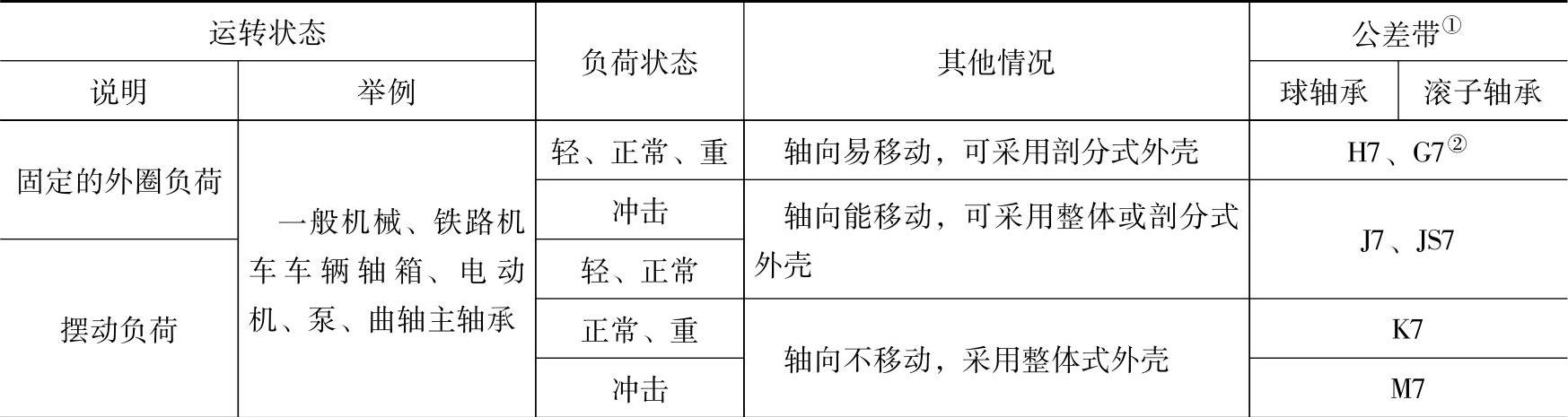

表8-55 向心轴承和外壳的配合——孔公差带代号（GB/T 275—1993）
（续）
(www.daowen.com)
① 并列公差带随尺寸的增大从左至左选择，对旋转精度有较高要求时，可相应提高一个公差等级。
② 不适用于剖分式外壳。

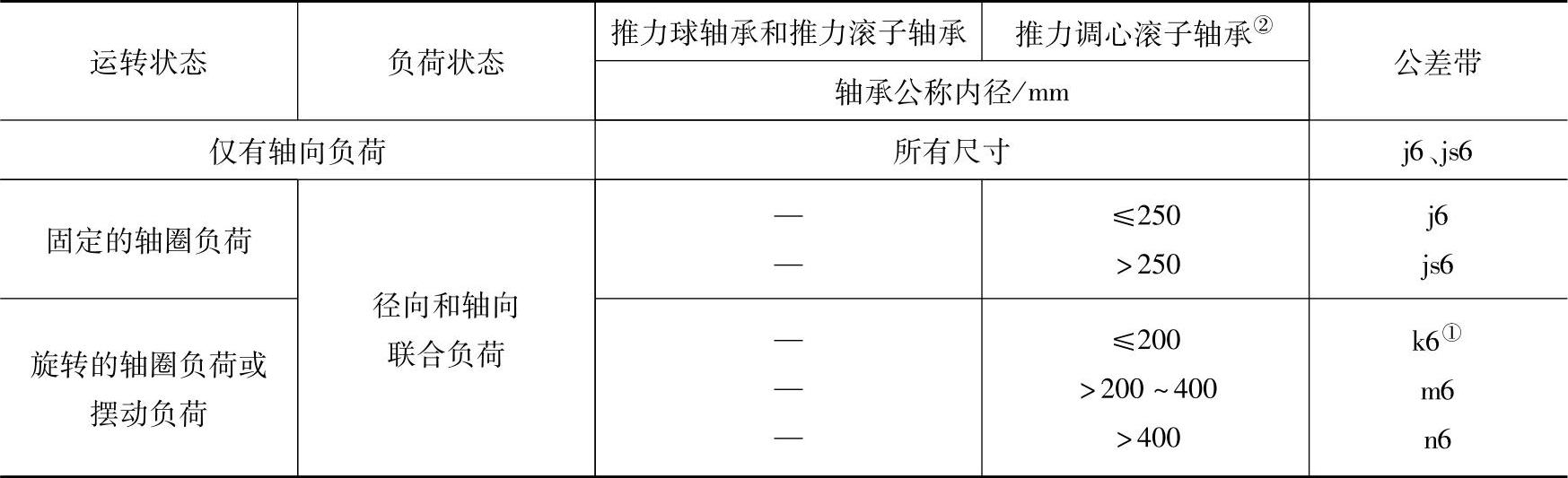

表8-56 推力轴承和轴的配合——轴公差带代号（GB/T 275—1993）
① 要求较小过盈时，可分别用j6、k6、m6代替k6、m6、n6。
② 也包括推力圆锥滚子轴承，推力角接触球轴承。

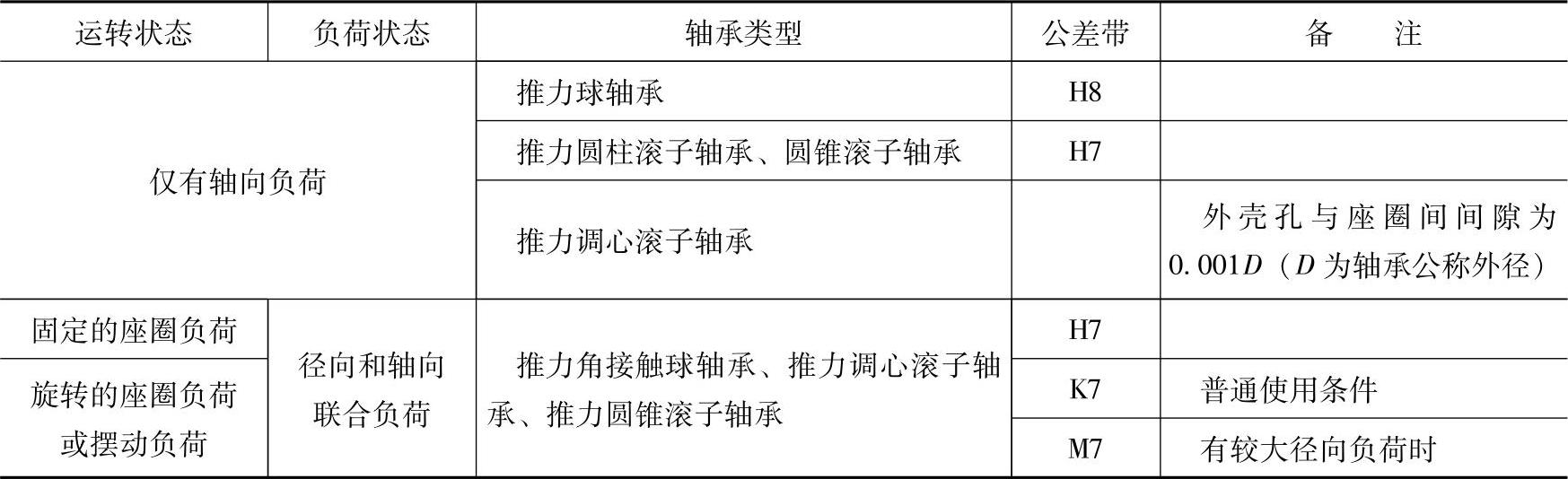

表8-57 推力轴承和外壳的配合——孔公差带代号（GB/T 275—1993）

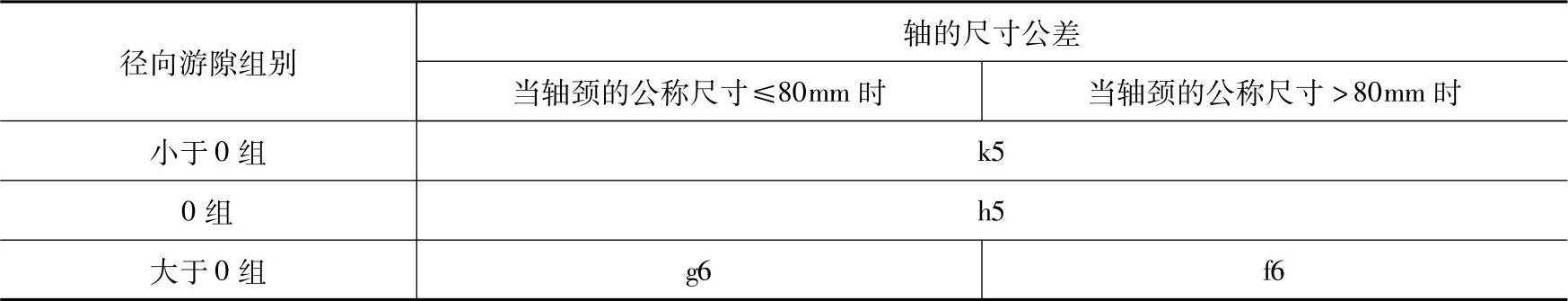

表8-58 48、49和69尺寸系列无内圈滚针轴承相配轴的尺寸公差（GB/T 5801—2006）
注：径向游隙参见GB/T 4604—2006。
