GB/T 7307—2001《55°非密封管螺纹》规定了牙型角为55°、螺纹副本身不具有密封性的圆柱管螺纹的牙型、尺寸、公差和标记。若要求该联接具有密封性,必须在螺纹以外设计密封面结构(例如圆锥角、平端面等);在密封面内添加合适的密封介质,利用螺纹将密封面锁紧密封。标准适用于管子阀门管接头、旋塞及其他管路附件的螺纹联接。

新标准代替了GB/T 7307—1987《非螺纹密封的管螺纹》,与旧标准相比,有以下变化:

1)删除了D级内螺纹(旧标准GB/T 7307—1987规定用于低压管路螺纹,公差等级代号为D)。

2)简化了螺纹副的标记方法(仅需标注外螺纹的标记代号。旧标准则需在斜线前面再标注内螺纹的标记代号)。

(1)设计牙型

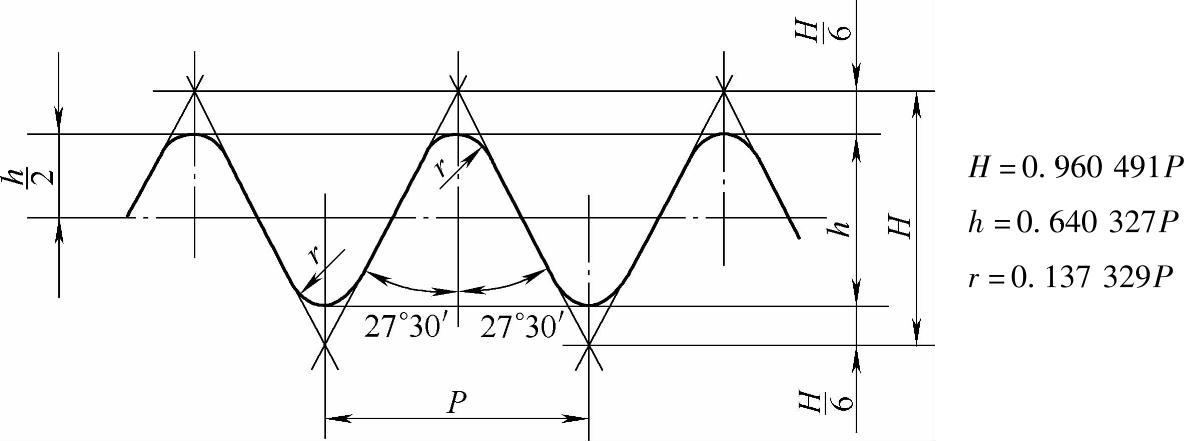

圆柱管螺纹的设计牙型如图5-37所示,其左、右两牙侧的牙侧角相等。


图5-37 圆柱管螺纹的设计牙型

(2)基本尺寸及其公差

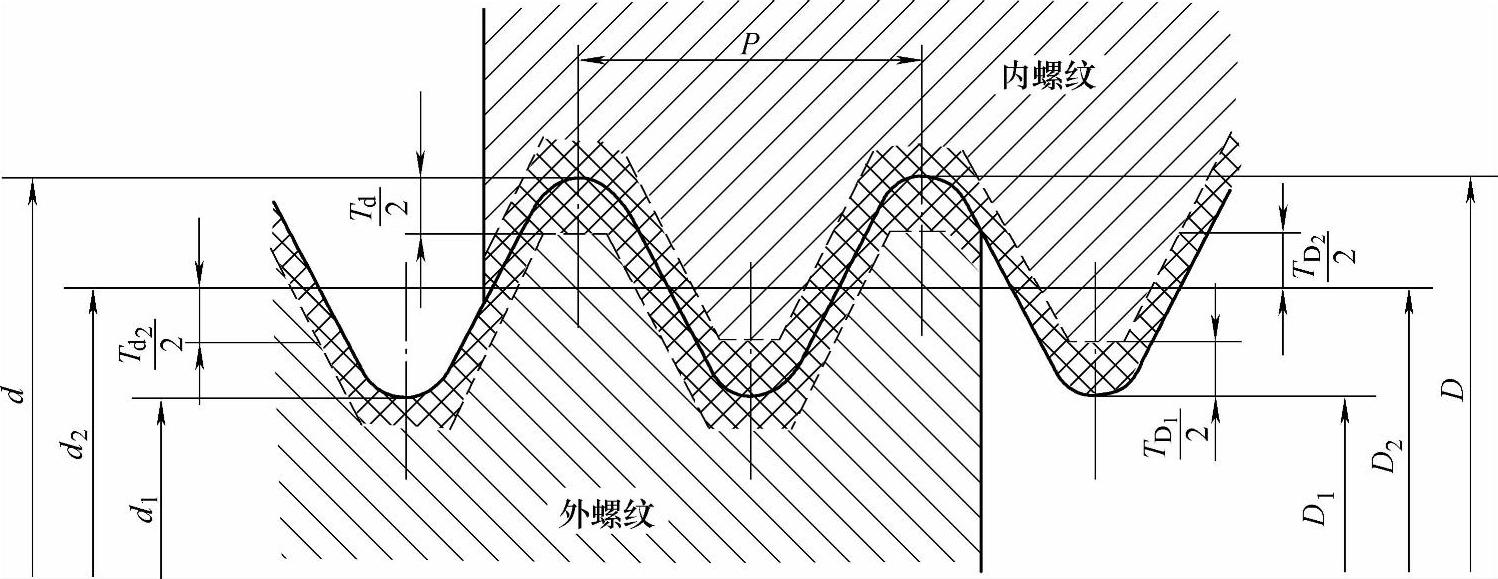

圆柱管螺纹的各直径尺寸及其公差带分布如图5-38所示。


图5-38 螺纹尺寸及其公差带分布

螺纹大径、中径和小径的基本尺寸,按下式计算:

D=d

D2=d2=d-h=d-0.640327P

D1=d1=d-2h=d-1.280654P

内螺纹的下偏差(EI)和外螺纹的上偏差(es)为基本偏差,其值为零。

对内螺纹中径和小径,规定一种公差等级;对外螺纹中径,规定了A级和B级两种公差等级;对外螺纹大径,规定一种公差等级。

对内、外螺纹的底径,未规定公差等级。

在顶径公差带范围内,允许将螺纹圆弧牙顶削平。(www.daowen.com)

圆柱管螺纹的基本尺寸及其公差见表5-101。

(3)标记

圆柱管螺纹的标记由螺纹特征代号、尺寸代号和公差等级代号组成。

螺纹特征代号用字母“G”表示。

螺纹尺寸代号为表5-101第1栏中所规定的分数和整数。

螺纹公差等级代号:对外螺纹,分A、B两级标记;对内螺纹,不标记公差等级代号。

标记示例:

尺寸代号为1/2的右旋圆柱内螺纹标记为 G1/2

尺寸代号为3的A级右旋圆柱外螺纹标记为 G3A

尺寸代号为4的B级右旋圆柱外螺纹标记为 G4B

当螺纹为左旋时,应在外螺纹的公差等级代号之后或内螺纹的尺寸代号之后,加注“LH”。标记示例:如上例螺纹为左旋者,则标记分别为G1/2LH、G3A-LH、G4B-LH

表示螺纹副时,仅需标注外螺纹的标记代号。

已淘汰的55°圆柱管螺纹的旧标记方法如下:

螺纹特征代号用字母G表示;

再标注公称直径英寸值;

若为左旋再标注“左”。

标记示例:

G3/4″左
