固定楔形件的定位直接影响到装配精度，这里的定位就是指固定楔形件装配后（装入两ϕ5k6圆柱销），其楔形件的上侧面相对正六角体中心的固定距离尺寸。在装配过程中，先将正六角体按要求定位和装配，选择与正六角体六边上的平均高度（即中心到边侧面的距离）尺寸对应的边和活动楔形件上侧面贴合，而活动楔形件的下楔形面和固定楔形件的上楔形面贴合，它们的两端侧面与底板侧面齐平，使两楔形件组合尺寸为30±0.01。此时活动楔形件的上侧面与底板下侧面的平行度不大于0.015，再将固定楔形件定位。如果正六角体中心到六个边上的距离都一致，任一边与活动楔形件上侧面贴合均可进行定位。如果中心到六个边（面）的距离不一致，例如第一边的距离为21.66，第二边的距离为21.65，第三边的距离为21.64，其他三边的距离均为21.65，根据这三种高尺寸，应选择正六角体边（面）上高为21.65的一边（面）与活动楔形件上侧面贴合，两楔形件端侧面与底板侧面错位为零，进行定位。按固定楔形件上孔划线，在底板上钻ϕ4.8的孔，攻M5螺纹，拧入M5螺钉预紧，调整活动楔形件上平面与底板的平行度，符合要求拧紧检测，再钻、铰销孔，装入ϕ5两销定位。这时再换位到高为21.66的一边与活动楔形件贴合，那么错位量（右凸）为0.114；再换位为21.64的一边与活动楔形件贴合，那么错位量（左凸）为0.114，图2-6a、b、c所示的上述三种情况，否则错位量就会扩大2倍为0.228。

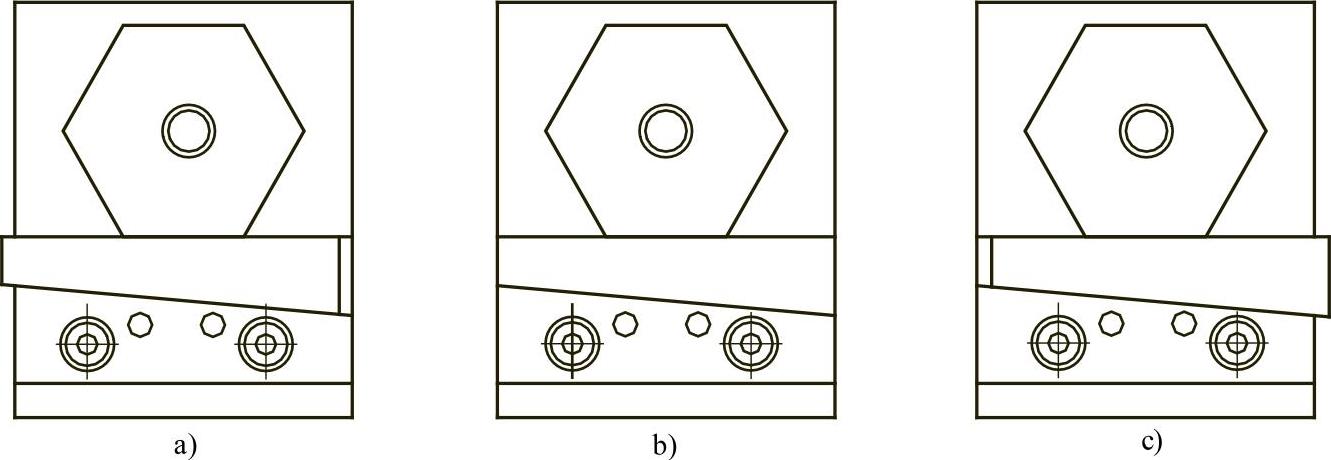

图2-6 定向装配的三种情况(www.daowen.com)

根据这种结构，采用了定向装配方法，能分散装配的误差，而提高装配精度。
