室内机电路由电源电路、温度检测电路、显示电路、室内风扇电动机电路等构成，电气接线图如图6-28所示，电路原理图如图6-29所示。

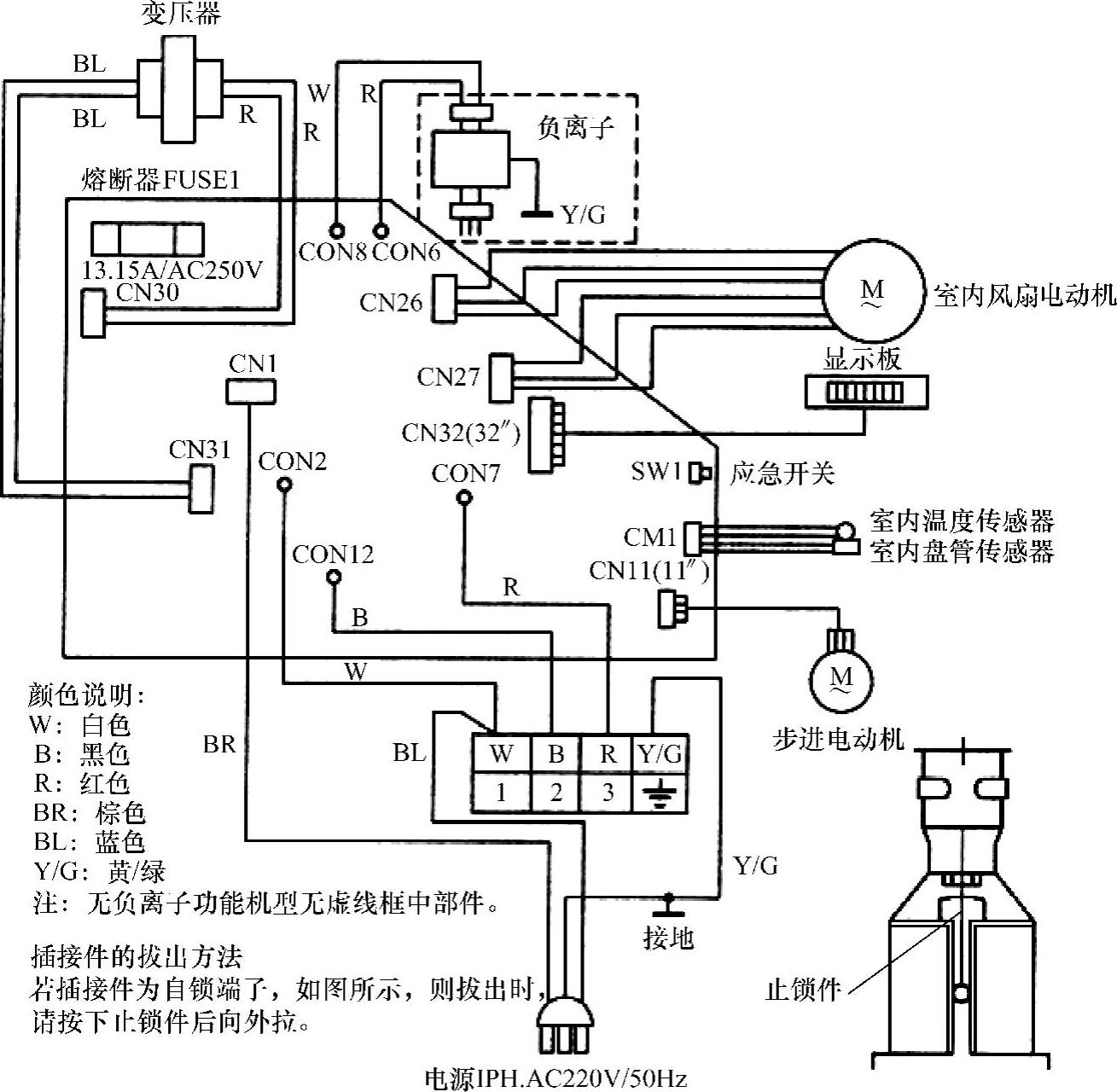

图6-28 海尔KFR-26/35GW/CA型变频空调器室内机电路电气接线图

1.微处理器MB89F202的引脚功能

该机室内机电脑板以微处理器MB89F202（IC3）为核心构成，所以它的引脚功能是分析室内机电脑板工作原理和故障检修的基础。MB89F202的引脚功能如表6-13所示。

2.电源电路

室内机的电源电路采用变压器降压式直流稳压电源电路。该电源主要由变压器、稳压器IC6（7805）为核心构成，如图6-28、图6-29所示。

插好空调器的电源线后，220V市电电压通过熔断器FUSE1输入，利用CX1滤除市电电网中的高频干扰脉冲后，通过变压器降压产生12V左右的交流电压，经D6～D9组成的桥式整流堆整流产生脉动电压。该电压不仅送到市电过零检测电路，而且通过D5隔离降压，再利用E5、C16滤波产生12V左右的直流电压。12V电压不仅为电磁继电器、驱动块等电路供电，而且利用IC6稳压输出5V电压。5V电压利用E6、C17滤波后，为微处理器、存储器、复位电路、温度检测电路等供电。

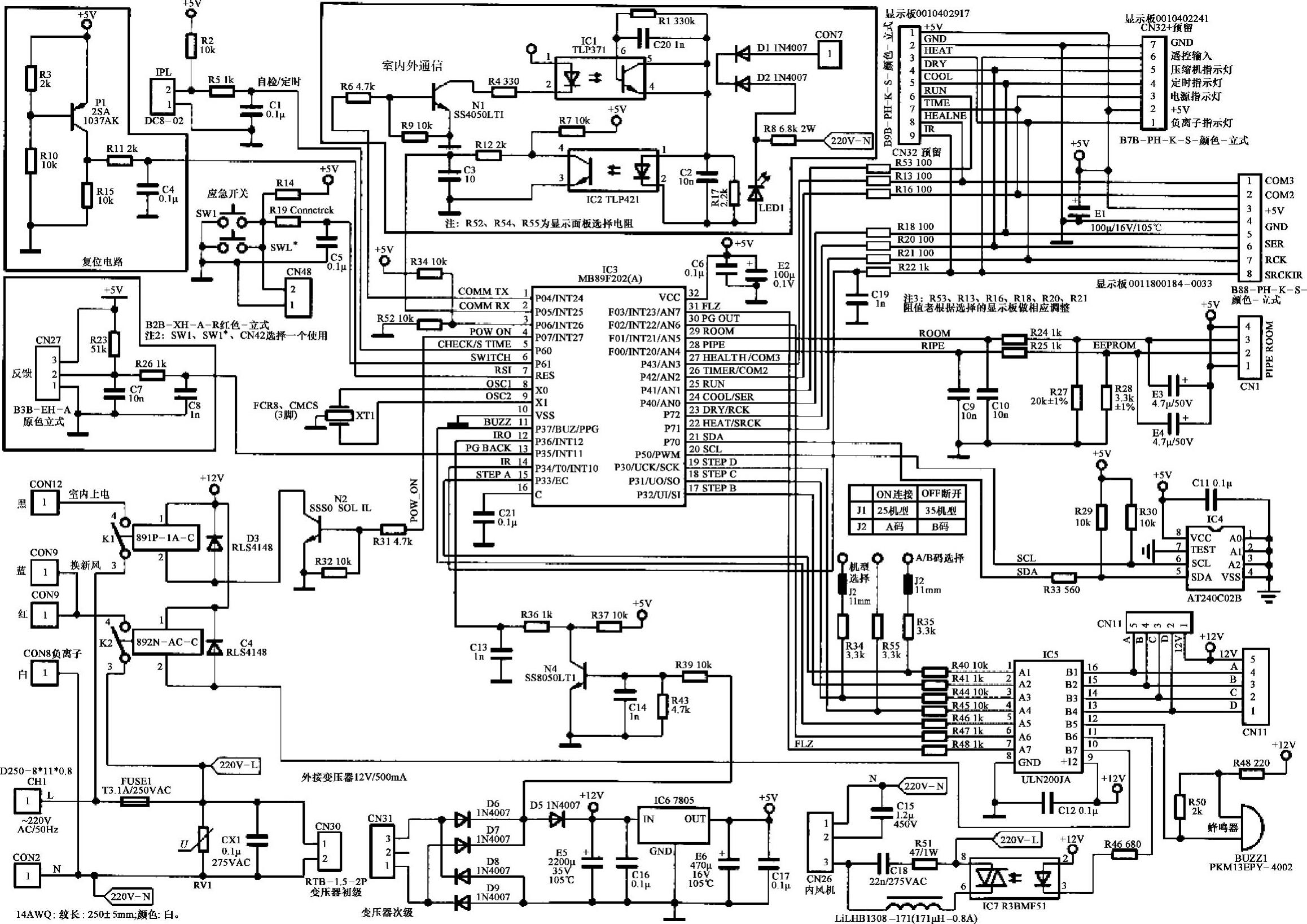

图6-29 海尔KFR-26/35GW/CA型变频空调器室内机电路原理图

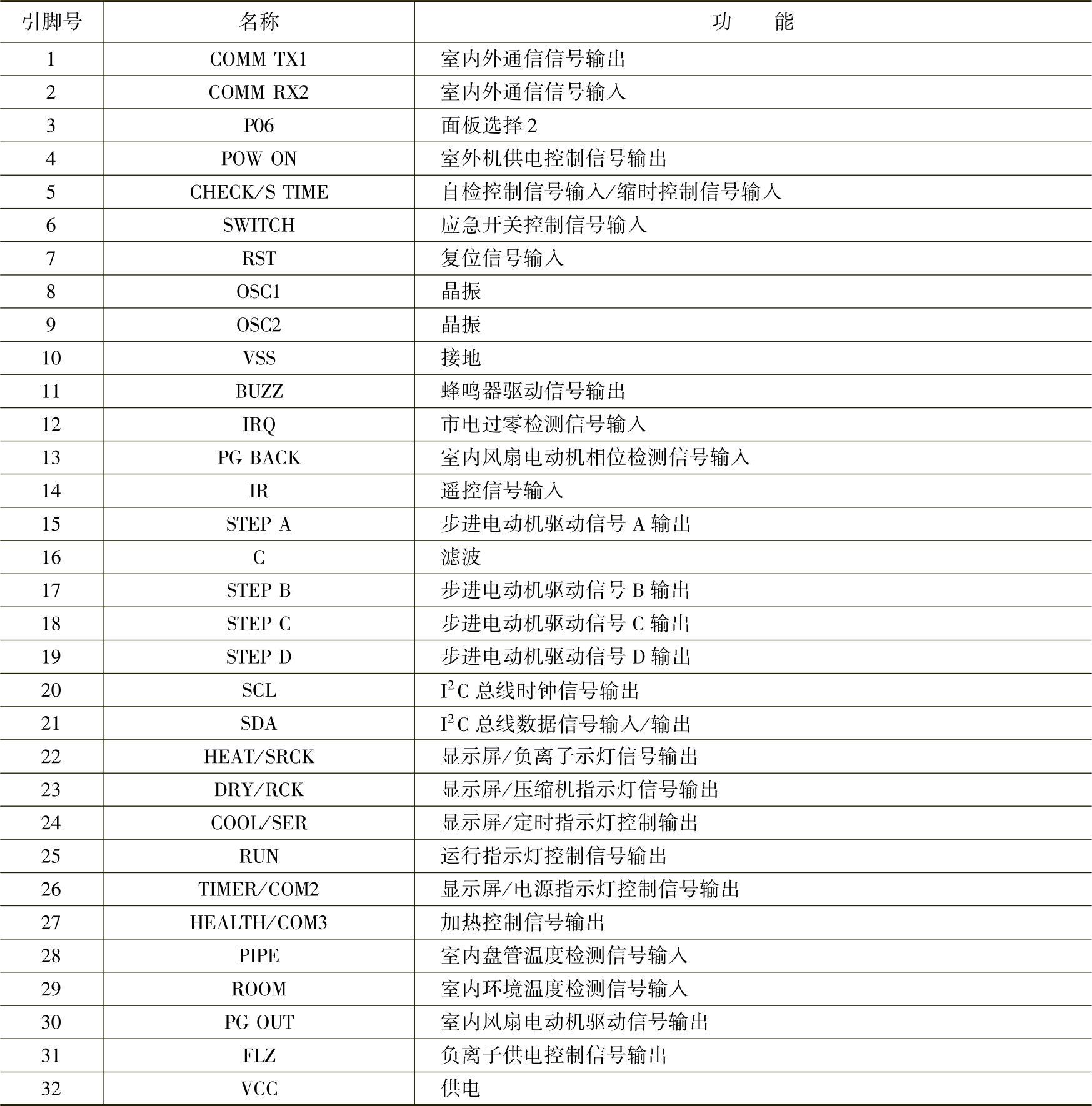

表6-13 室内微处理器MB89F202的引脚功能

市电输入回路并联的RV1是压敏电阻，用于市电过电压保护。当市电电压正常时RV1相当于开路，不影响电路正常工作。一旦市电异常时RV1击穿短路，使FUSE1过电流熔断，切断市电输入回路，以免CX1、电源变压器等元器件过电压损坏。

3.市电过零检测电路

市电过零检测电路由整流电路和放大管N4为核心构成。由整流管D6～D9输出的脉动电压经R39、R43分压限流，利用C14滤除高频干扰脉冲，再经放大管N4倒相放大产生100Hz交流信号。该信号作为基准信号通过R36、C13低通滤波后，加到微处理器IC3的⑫脚。IC3对⑫脚输入的信号检测后，输出的驱动信号使固态继电器IC7内的双向晶闸管在市电过零点处导通，从而避免了它在导通瞬间可能因导通损耗大损坏，实现晶闸管导通的同步控制。

4.微处理器基本工作条件

CPU正常工作需具备5V供电、复位、时钟振荡正常这三个基本条件。

（1）5V供电

插好空调器的电源线，待室内机电源电路工作后，由其输出的5V电压经E2、C6滤波后加到微处理器IC3的供电端（32）脚和存储器IC4的⑧脚，为它们供电。

（2）时钟振荡

IC3得到供电后，它内部的振荡器与⑧、⑨脚外接的晶振XT1通过振荡产生8MHz的时钟信号。该信号经分频后协调各部位的工作，并作为IC3输出各种控制信号的基准脉冲源。

（3）复位

复位信号由三极管P1和电阻R3、R10组成的复位电路产生。开机瞬间，由于5V电源在滤波电容的作用下是逐渐升高，当该电源低于3.6V时，P1截止，微处理器IC3的⑦脚输入低电平信号，使它内部的只读存储器、寄存器等电路清零复位。当5V电源超过3.6V后，P1导通，从它的c极输出电压经R11限流，C4滤波后加到IC3的⑦脚，使IC3内部电路复位结束，开始工作。

5.存储器电路

由于该机不仅需要存储与温度相对应的电压数据，还要存储室内风扇转速、故障代码、压缩机F/V控制、显示屏亮度等信息，所以需要设置电可擦写存储器（E²PROM）IC4。下面以调整室内风扇电动机转速为例介绍它的存储功能。

进行室内风扇电动机转速调整时，微处理器IC3通过I²C总线从存储器IC4内读取数据后，改变室内风扇电动机驱动信号的占空比，也就改变了室内电动机供电电压的高低，从而实现电动机转速的调整。

6.遥控操作

遥控操作电路由遥控器、遥控接收组件（接收头）和微处理器共同构成。微处理器IC3的⑭脚是遥控信号输入端，CN32的⑨脚外接遥控接收头。用遥控器对该机进行温度高低、风速大小等调节时，接收头将红外信号进行解调、放大后产生数据控制信号。该信号从CN32的⑨脚输入，通过R22限流，C19滤波，加到IC3的⑭脚，经IC3内部电路识别到遥控器的操作信息后，它就会输出指令，不仅控制机组进入用户所需要的工作状态，而且控制显示屏显示该机的工作状态等信息，同时IC3的⑪脚还输出蜂鸣器驱动信号，该信号通过R46加到驱动块IC5的⑤脚，经它内部的非门倒相放大后，从它的⑫脚输出，驱动蜂鸣器BUZZ1鸣叫，表明操作信号已被IC3接收。(www.daowen.com)

7.应急开关控制功能

由于该机的微处理器IC3不仅功能强大，而且外置了存储量大的存储器IC4，所以该机的应急开关的功能也不再是单一的开机功能。它的主要功能如下：

1）停机时，按应急开关不足5s，该机就开始应急运转。

2）停机时，连续按应急开关5～10s，该机开始试运转。

3）停机时，连续按应急开关10～15s，开始工作并显示上一次故障的方式。

4）按应急开关超过15s，可以接收遥控信号。

5）运转过程中，按应急开关时，该机停机。

6）出现异常情况后，按应急开关时停机，并解除异常情况。

7）故障提示中按应急开关时，会解除故障提示。

8.室内风扇电动机电路

室内风扇电动机电路由室内微处理器IC3、固态继电器IC7、运行电容C15、风扇电动机等元器件构成。室内风扇电动机的速度调整有手动调节和自动调节两种方式。

（1）手动调节

当用户通过遥控器降低风速时，遥控器发出的信号被微处理器IC3识别后，使其⑳脚输出的控制信号的占空比减小，通过R47加到IC5的⑥脚，经它内部的非门倒相放大，再经R49为固态继电器IC7内发光二极管提供的导通电流减小，发光二极管发光变弱，使双向晶闸管导通程度减小，为室内风扇电动机提供的交流电压减小，室内风扇电动机转速下降。反之，控制过程相反。

（2）自动控制方式

自动控制方式是由该机室内温度传感器、室内盘管温度传感器检测到的温度来实现的。该电路由微处理器IC3、室内温度传感器、室内盘管温度传感器、连接器CN1等元器件构成。室内温度传感器、室内盘管温度传感器是负温度系数热敏电阻，它们在图6-29中未画出。下面以制热时的风速控制为例进行介绍。

制热初期，室内热交换器（盘管）温度较低，被室内盘管温度传感器检测后，它的阻值较大，5V电压通过该传感器、R28取样后的电压较小，经C9滤波后，为微处理器IC3的（28）脚提供的电压较小，被IC3识别后，它的（30）脚不能输出室内风扇电动机驱动信号，室内风扇停转，以免为室内吹冷风。随着制热的进行，室内盘管温度逐渐升高，当室内热交换器的温度达到设置值，使IC3的（28）脚输入的电压升高到设置值后，IC3的（30）脚输出驱动信号，驱动室内风扇电动机运转，并且（30）脚输出的驱动信号的占空比大小还受（28）脚输入电压高低的控制，实现制热期间的室内风扇转速的自动控制。

当室内热交换器的温度低于35.2℃时，室内风扇电动机以微弱风速运行；室内热交换器的温度在35.2～37℃之间时，室内风扇电动机以弱风速运行；当室内热交换器的温度超过37℃后，风扇电动机按设定风速运行。

（3）电动机旋转异常保护

当室内风扇电动机旋转后，它内部的霍尔传感器就会输出相位正常的检测信号，即PG脉冲信号。该脉冲信号通过连接器CN27的②脚输入到室内机电脑板，利用R26限流，C18滤波后加到微处理器IC3的⑬脚。当IC3的⑬脚有正常的PG脉冲信号输入，IC3就会判断室内风扇电动机正常，继续输出驱动信号使其运转。当室内风扇电动机旋转异常或检测电路异常，导致IC3的⑬脚不能输入正常的PG脉冲信号，IC3就会判断室内风扇电动机异常，发出指令使该机停止工作，并通过显示屏显示故障代码E14，提醒该机进入室内风扇电动机异常保护状态。

9.导风电路

该机导风电路由步进电动机、驱动块IC5和微处理器IC3构成。在室内风扇电动机旋转的情况下，使用导风功能时，IC3的⑮、⑰～⑲脚输出的激励脉冲信号经R40～R43加到IC5的①～④脚，分别经它内部的4个非门倒相放大后，从IC5的⑯～⑬脚输出，再经连接器CN11输出给步进电动机的绕组，使步进电动机旋转，带动室内机上的风叶摆动，实现大角度、多方向送风。

10.空气清新电路

空气清新电路由室内微处理器IC3、负离子发生器、继电器K2及其驱动电路构成。

需要对空气进行清新，IC3（31）脚输出高电平控制信号，该信号经R38加到驱动块IC5的⑦脚，经它内部的非门倒相放大后，为继电器K2的线圈提供导通电流，使K2的触点吸合，此时市电电压通过CON8、CON9为负离子发生器供电，使它开始工作。负离子发生器工作后，产生的臭氧对室内空气进行消毒净化，实现空气清新的目的。

若IC3的（31）脚电位为低电平后，K2的触点释放，切断负离子发生器的供电回路，空气清新功能结束。

11.室外机供电控制电路

室外机供电电路由室内微处理器IC3、继电器K1、放大管N2等构成。当IC3工作后，从它的④脚输出室外机供电的高电平控制信号经R31限流，再经N2倒相放大，使K1内的触点吸合，接通室外机的供电电路，为室外机供电。
