室外机控制电路由电源电路、温度检测电路、室外风扇电动机驱动电路、压缩机驱动电路等构成。海信KFR-25GW/99SZBp型变频空调器室外机控制电路电气接线图如图6-46所示，电路原理图如图6-47（见书后插页）所示。

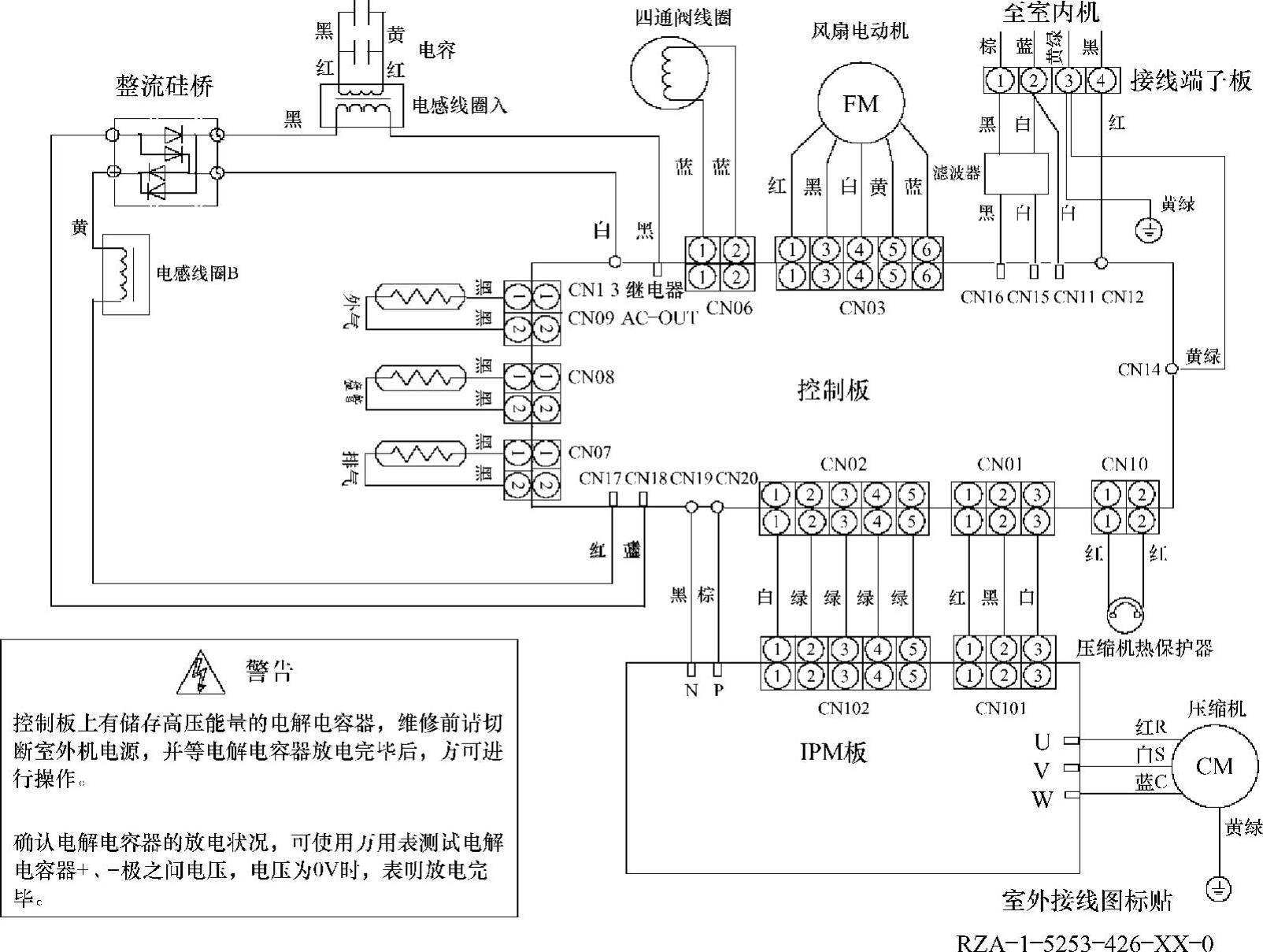

图6-46 海信KFR-25GW/99SZBp型变频空调器室外机控制电路电气接线图

1.室外微处理器的引脚功能

该机室外机电脑板以富士通的16位微处理器MB90F462APFM-G（N2）为核心构成，所以它的引脚功能是分析室外机电脑板工作原理和故障检修的基础。MB90F462APFM-G的引脚功能如表6-20所示。

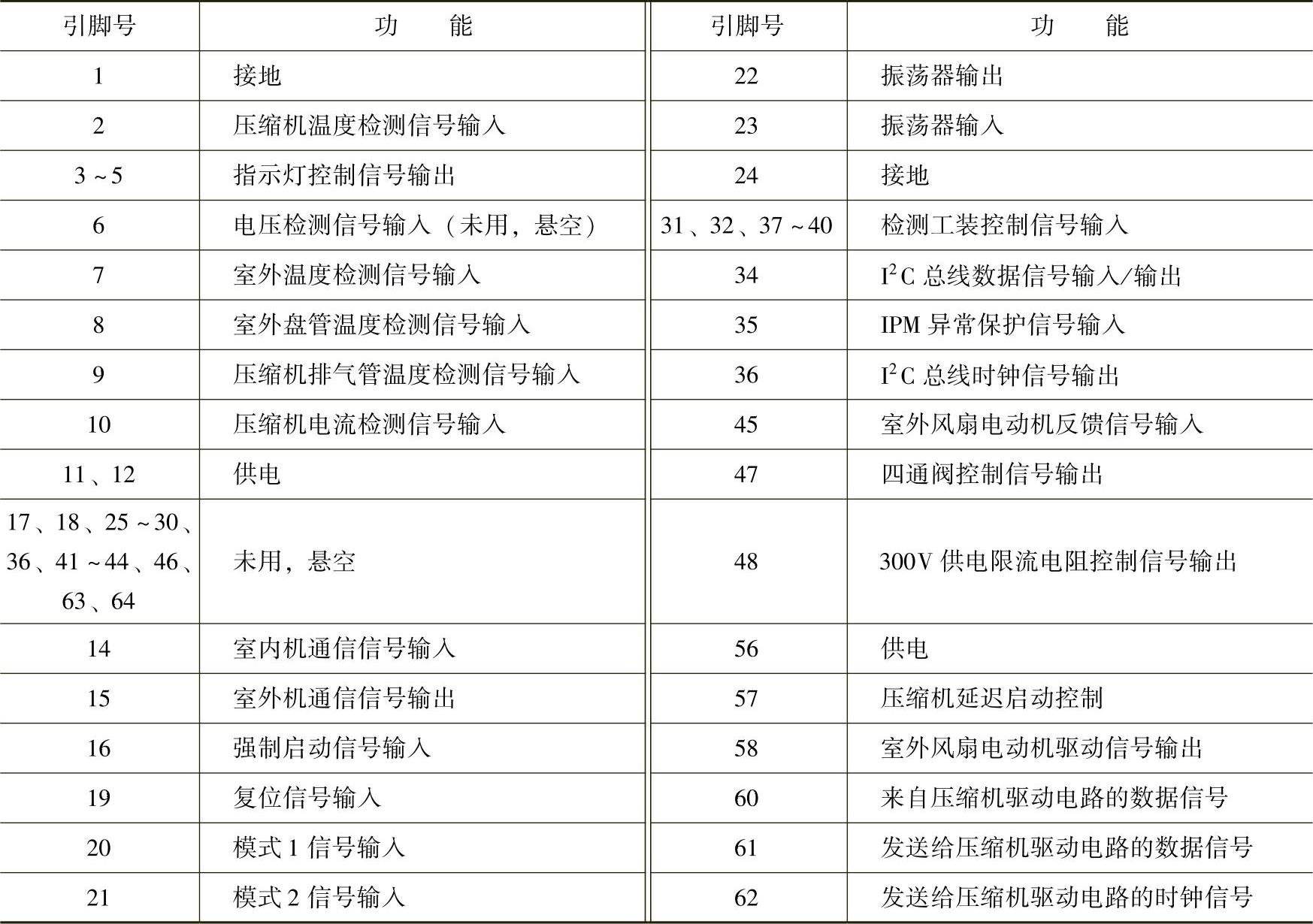

表6-20 室外微处理器MB90F462APFM-G的引脚功能

2.市电滤波、300V供电电路

来自室内机的220V市电电压经熔断器F02输入到室外机，利用C36、L02、C05滤除高频干扰脉冲后，通过TH02限流，不仅送给电磁阀电路，而且利用连接器输出到整流板，由整流板上的整流堆整流，再经电抗器和连接器返回到室外机电脑板，由E12～E14滤波，产生300V供电电路。

市电输入回路的压敏电阻Z102、Z101及放电管SA101构成的是防市电过电压和防雷电保护电路。

3.限流电阻及其控制电路

因为300V供电的滤波电容E12～E14的容量较大（容量值为1680μF），所以它们产生的初始充电电流较大，为了防止这个大充电电流导致整流堆、F02等元器件过电流损坏，该机通过正温度系数热敏电阻TH02作为限流电阻来抑制该冲击大电流。而充电电流会导致TH401的阻值迅速增大，导致300V供电下降。为了确保压缩机能正常工作，需要为该限流电路设置控制电路。当室外微处理器电路工作后，室外微处理器N2（48）脚输出的高电平控制信号经驱动块IC05⑦、⑩脚内的非门倒相放大后，为继电器RY02的线圈提供导通电流，使RY02内的触点吸合，将限流电阻TH02短接，不仅确保了300V供电电压的稳定，而且降低了TH02的故障率。

4.电源电路

该电源电路是采用厚膜电路IC01为核心构成的他激式开关电源，如图6-47所示。

（1）功率变换

300V直流电压经熔断器F01输入后，经开关变压器T1的一次绕组（1-2绕组）加到IC01的⑤～⑧脚，不仅为它开关管供电，而且为控制电路供电，使控制电路开始工作并产生激励脉冲信号，该信号经放大后驱动开关管工作在开关状态。开关管导通期间，T01存储能量；开关管截止期间，T01释放能量。此时，它的3-4绕组输出的脉冲电压经D02整流，R02限流，E01滤波后取代启动电路为IC01供电；5-6绕组输出的脉冲电压经D06整流，E15和C26滤波产生的电压再经IC06稳压，利用E10和C27滤波后产生15VDCFAN电压，为室外风扇电动机电路供电；7-8绕组输出的脉冲电压经D03整流，E02和C11滤波产生的电压再经IC07稳压，利用E17和C06滤波产生15VIPM电压，再经IC03稳压，E11和C10滤波产生5V电压，该电压和15VIPM经CN01为压缩机驱动/控制板电路供电；10-11绕组输出的脉冲电压经D04整流，E03、L01和C01滤波产生12V电压。该电压第一路通过R03限流，使LED05发光，表明该电源电路开始工作；第二路为稳压控制电路提供取样信号；第三路为驱动块IC05供电；第四路经IC02稳压，E06、C03滤波产生5V电压，为微处理器、温度检测等电路供电。

（2）稳压控制

当市电升高或负载变轻引起开关电源输出的电压升高时，滤波电容E04两端电压经R08、R09取样，产生的取样电压超过2.5V。该电压经三端误差放大器IC04比较放大后，使光电耦合器PC03的K脚电位下降，PC03内的发光二极管因导通电压升高而发光强度增大，致使PC03内的光敏三极管因受光加强而导通加强，为IC01的③脚提供的电压增大，经IC01内的控制电路处理后，开关管的导通时间缩短，输出端电压下降到规定值。当输出端电压下降时，稳压控制过程相反。

（3）软启动控制

光电耦合器PC03的K脚外接的E05是软启动电容。E05在该电源电路工作瞬间需要充电，通过R06使PC03的K极电位由低逐渐升高到正常值，被它内部电路处理后使开关管初始导通时间由短逐渐增大到正常，避免了开关管在启动瞬间因过激励损坏，从而实现软启动控制。

5.微处理器基本工作条件电路

微处理器基本工作条件电路包括5V供电、复位、时钟振荡电路三部分。(www.daowen.com)

（1）5V供电

插好空调器的电源线，待室内机的开关电源工作后，由其输出的5V电压经电容滤波后，加到微处理器N2的供电端⑪、⑫、（56）脚和存储器N6的⑧脚，为它们供电。

（2）复位

该机的复位电路以微处理器N2和复位芯片IC08为核心构成。开机瞬间，由于5V电源电压在滤波电容的作用下逐渐升高，当该电压低于4.2V时，IC08的①脚输出低电平电压，该电压加到N2的⑲脚，使N2内的存储器、寄存器等电路清零复位。随着5V电源电压的逐渐升高，当其超过4.2V后，IC08的①脚输出高电平电压，经C13滤波后加到N2的⑲脚，使N2内部电路复位结束，开始工作。正常工作后，N2的⑲脚电位几乎与供电相同。

（3）时钟振荡

微处理器N2得到供电后，它内部的振荡器与（22）、（23）脚外接的晶振X02通过振荡产生4MHz的时钟信号。该信号经分频后协调各部位的工作，并作为N2输出各种控制信号的基准脉冲源。

6.室外风扇电动机电路

如图6-47所示，室外风扇电动机电路由室外微处理器N2，光电耦合器PC04、PC05，供电管Q02，直流风扇电动机等元器件构成。

（1）转速调整

室内风扇电动机的速度调整有手动调节和自动调节两种方式。

1）手动调节。当用户通过遥控器增大风速时，遥控器发出的信号被N2识别后，其ᣩ脚输出的控制信号的占空比减小，经带阻三极管Q01倒相放大后，它的c极输出的电压增大，通过R30使光电耦合器PC04内的发光二极管因导通电流增大而发光加强，它内部的光敏三极管相应导通加强，带阻三极管Q02因b极电位下降而导通加强，它的c极输出电压升高。该电压通过R31限流，利用E16滤波后，为室外风扇电动机提供的电压增大，室外风扇电动机转速升高。反之，控制过程相反。

2）自动调节。自动调节方式是根据室外温度、室外盘管温度来实现的。该电路由微处理器N2、室外温度传感器、室外盘管温度传感器等元器件实现。在该电路的控制下，确保室外风扇电动机的转速与室外温度成正比，以便于实现快速制冷和快速制热。

（2）相位检测电路

室外风扇电动机旋转后，它内部的霍尔传感器输出相位正常的检测信号，即PG脉冲信号。该脉冲信号通过连接器CN03的⑥脚输入到室内机电脑板，通过R39限流，再经PC05光电耦合后，加到微处理器N2的（45）脚。当N2的⑮脚有正常的PG脉冲输入，N2会判断室外风扇电动机正常，继续输出驱动信号使室外风扇电动机运转。当N2不能输入正常的PG信号，它会判断室外风扇电动机异常，发出指令使该该机停转，并通过室外电路板上的指示灯显示故障代码。

7.四通电磁阀电路

该机的四通电磁阀电路以室外机微处理器N2、继电器RY01、四通阀为核心构成，如图6-47所示。

制冷期间，N2的（47）脚输出的控制信号为低电平，它经驱动器IC05的⑦、⑩脚内的非门倒相放大后，不能为继电器RY01的线圈提供导通电流，于是RY01内的触点不能吸合，四通阀的线圈无供电，它内部的阀芯不动作，使室内热交换器作为蒸发器，室外热交换器作为冷凝器，于是空调器工作在制冷状态。

制热期间，N2的（47）脚输出的信号为高电平，它经IC05内的非门倒相放大后，为RY01的线圈提供导通电流，使RY01内的触点吸合，为四通阀的线圈供电，它内部的阀芯动作，改变制冷剂的流向，使室内热交换器作为冷凝器，室外热交换器作为蒸发器，于是空调器工作在制热状态。

8.压缩机顶部过热保护电路

如图6-46、图6-47所示，为了防止压缩机过热损坏，室外机电路还设置了由过热保护器和微处理器N2为核心构成的压缩机顶部过热保护电路。该保护器属于双金属片型保护器，它安装在压缩机的顶部，而它的引线通过连接器CN10与室外机电路进行连接。

当压缩机顶部温度正常时，过热保护器内部的触点闭合，5V电压经该保护器、R45为N2的②脚提供高电平的检测信号，被N2识别后，控制机组正常运行；压缩机因制冷系统异常等原因导致压缩机顶部过热时，过热保护器内部的触点断开，此时为N2的②脚提供低电平的检测信号，被N2识别后，不仅通过电脑板上的指示灯显示故障代码，而且输出控制信号使机组停止工作，还通过通信电路告知室内微处理器IC08，IC08控制显示屏显示压缩机顶部过热的故障代码，提醒用户该机进入压缩机过热保护状态。
