空调基本运行模式及参数调整方法

1.自动运行模式

开机后如果没有人机对话功能,室内风机先在“微风”状态下运转20s后,再确定运转模式;在此期间检测室内温度,为确定运转模式做准备。

(1)首次运行

1)当T室内-T设定>3℃时,进入制冷运转模式。

2)当-3℃≤T室内-T设定≤3℃时,进入通风运转模式。

3)当T室内-T设定<-3℃时,进入制热运转模式(单冷机为通风运转模式)。

提示

不满足以上条件则保持先前的运行状态当设定温度改变后按照以上说明重新进行模式判断当压缩机停止运行10min后重新进行模式判断

(2)制冷/制热的翻转运作

制冷转向制热时,首先输出信号使压缩机停转,50s后为四通阀的线圈供电,使阀芯动作,切换制冷剂的流向,将系统置于制热状态,延迟3min后输出驱动信号使压缩机运行。

制热转向制冷时,首先输出控制信号使压缩机停转,50s后切断四通阀的线圈供电,切换制冷剂的流向,将系统置于制冷状态,延迟3min后输出驱动信号使压缩机运行。

2.制冷运行模式

(1)室内风速

当风速设定为高、中、低风速时,按设定风速运行。

当风速设定为自动时,根据室内温差来设定风速大小。制冷状态下室内风速与温度的关系如表5-2所示。

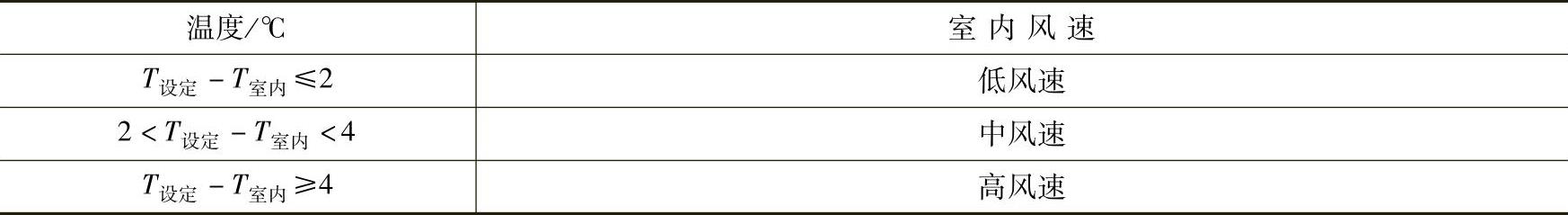

表5-2 制冷状态下室内风速与温度的关系


(2)压缩机的控制

压缩机运转的目标频率由设定温度和室内实际温度的差决定,温差越大频率越高。当室内温度低于设定温度时,压缩机降频或停止运行。

(3)四通阀的控制

四通阀的线圈始终处于断电状态。

(4)室外风扇电动机(室外使用单速风机除外)

室外风扇电动机转速有高(H)、中(M)、低(L)三档。制冷状态下,根据室外环境温度来切换室外风扇电动机的转速,如图5-10所示。当进行定频运行时,室外风扇电动机被强制为高速运转。

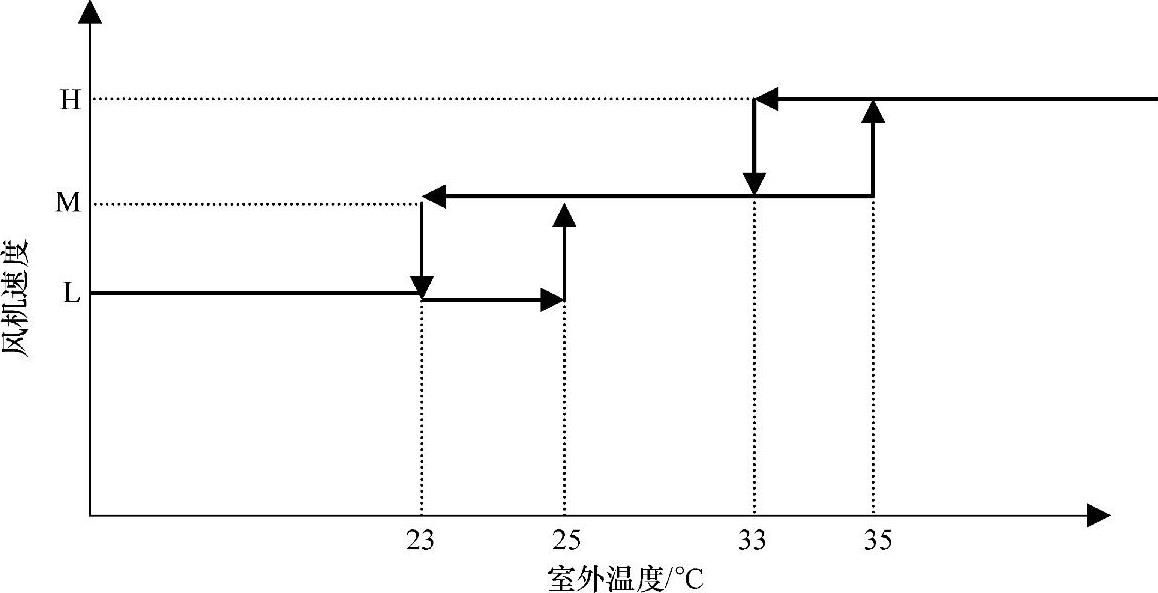

图5-10 制冷状态下室外风扇电动机的转速与温度关系

提示

该机型室外风扇电动机采用的是直流风机如果风扇电动机旋转异常或不能旋转不能产生正常的相位检测信号时被室外机电脑板上的CPU识别后不仅通过LED指示灯显示故障代码而且输出控制信号使压缩机停止运行3min后输出信号再次开机运行如果室外风扇电动机仍异常则再次输出保护信号使该机停止工作直到故障解除

3.制热运行模式

(1)室内风速

当风速设定为高、中、低档风速时按设定风速运行(防冷风强制为微风或停)。

当风速设定为自动时,根据室内温差来设定风速大小(防冷风除外)。制热状态下室内风速与温度的关系如表5-3所示。

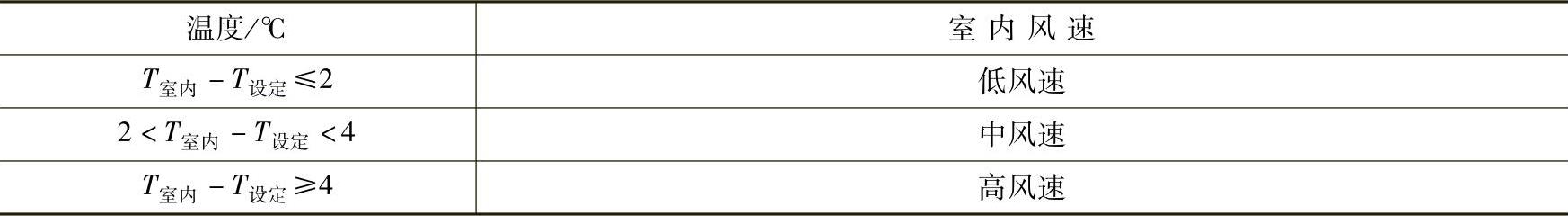

表5-3 制热状态下室内风速与温度的关系


(2)压缩机的控制

压缩机运转的目标频率由设定温度和室内实际温度的差决定,温差越大频率越高。当室内温度高于设定温度时,压缩机降频运转或停止运行。

(3)四通阀的控制

四通阀的线圈始终有供电(化霜除外)。

(4)室外风扇电动机(室外使用单速风机除外)

室外风扇电动机风速分三档。根据室外环境温度来切换室外风扇电动机速度,室外温度与室外风扇电动机风速的关系如图5-11所示。

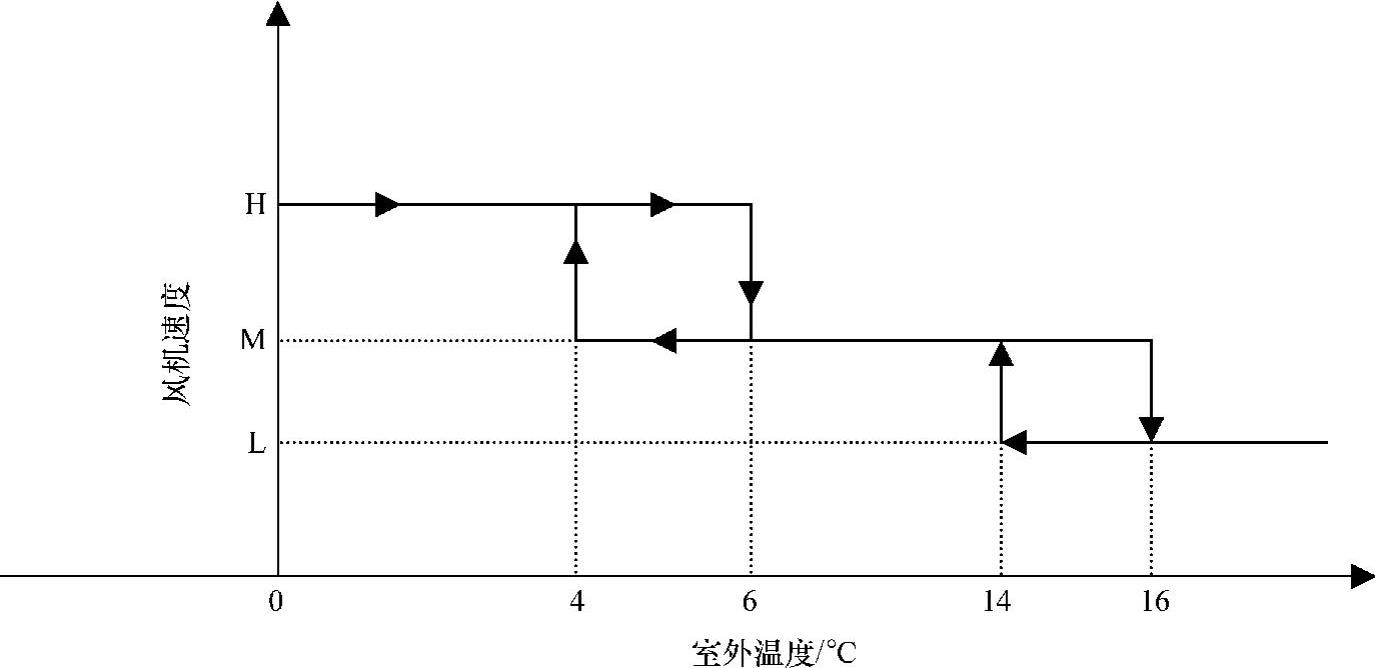

图5-11 制热状态下室外温度与室外风扇电动机风速的关系

4.除湿模式

T室内T设定时,压缩机在30~80Hz运行。

T设定T室内﹥16℃时,压缩机以最低频率运行,即运行5min,停转5min。

T室内﹤16℃时,压缩机停转。

5.送风模式

室外机不工作,室内风扇电动机运转,风速可选:自动、低速、中速、高速。风速自动时按制冷模式(设定温度默认为24℃)判断风速。高、中、低风速大小同制冷运行模式。
