1.构成与工作原理

电子膨胀阀主要由步进电动机和针形阀组成。针形阀由阀杆、阀针和节流孔组成。电子膨胀阀的内部构成和实物外形如图5-8所示。步进电动机运转后改变针形阀开启度，使制冷剂流量根据空调器工作状态自动调节，提高了蒸发器的工作效率，保证空调器实现最佳的制冷效果。

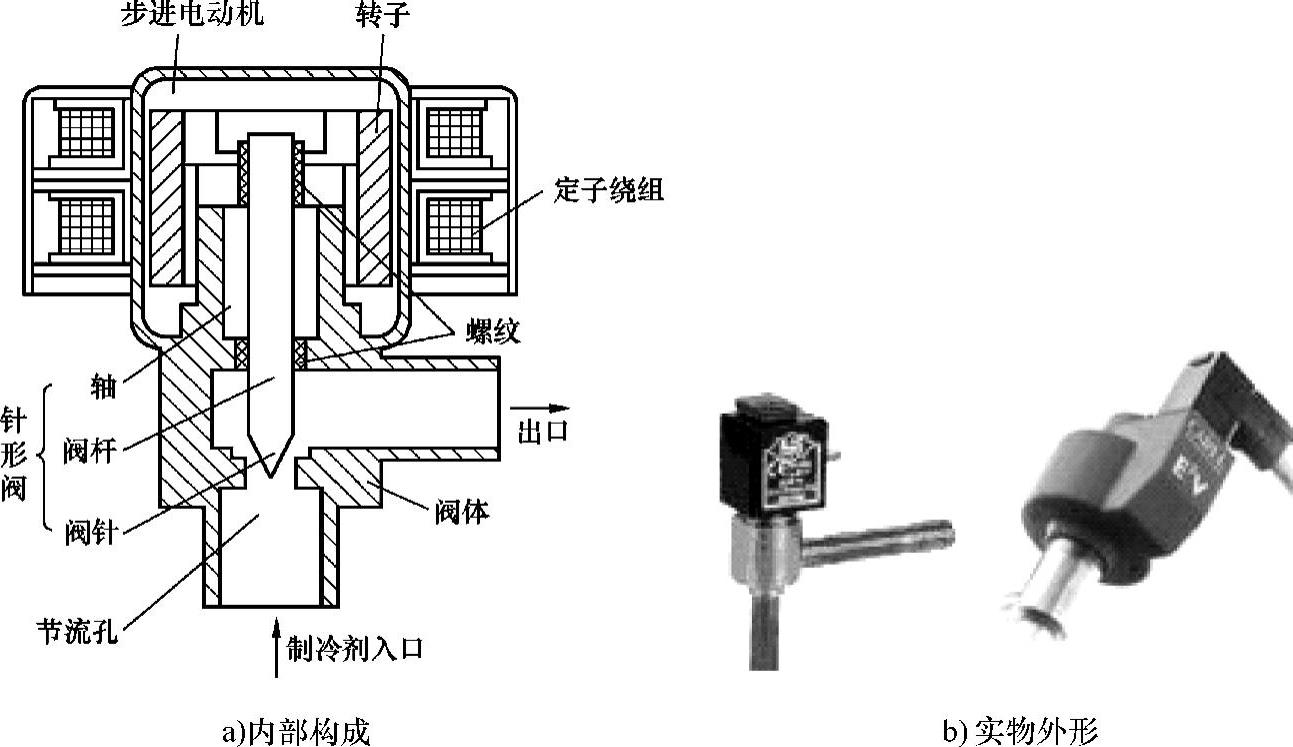

图5-8 电子膨胀阀的内部构成和实物外形

图5-9所示是电子膨胀阀的自动控制电路。传感器（负温度系数热敏电阻）对蒸发器出口管温度进行检测，产生的检测信号被微处理器（单片机）识别后，输出相应序列的运转指令，通过驱动电路放大后，为电子膨胀阀上步进电动机的定子线圈供电，使线圈产生磁场驱动转子正转或反转。而电动机转速由微处理器输出脉冲频率来决定，频率越高转速越

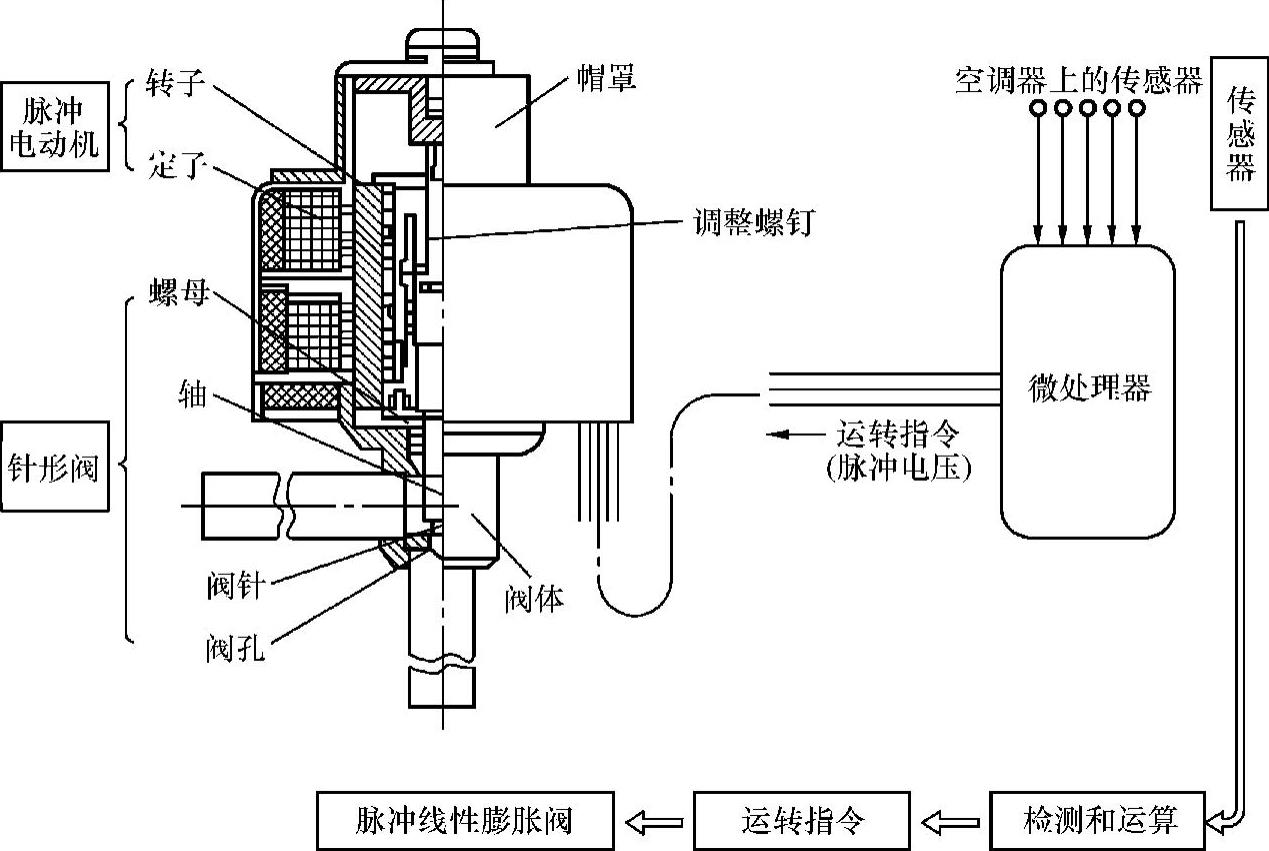

图5-9 电子膨胀阀的自动控制电路

快。当蒸发器出口管的温度升高，被传感器检测后提供给微处理器，微处理器控制电动机反转，带动阀杆和阀针向上移动，节流孔增大，制冷剂的流量按比例增加；当蒸发器出口管的温度降低，被传感器检测后提供给微处理器，微处理器控制电动机正转，带动阀杆和阀针向下移动，节流孔变小，制冷剂的流量按比例减小。这样，根据空调器制冷（热）效果来调节制冷剂的流量，进而调节冷凝器和蒸发器压差比，提高了蒸发器的工作效率，实现制冷（热）最佳效果的自动控制。(www.daowen.com)

2.常见故障与检测

（1）常见故障

电子膨胀阀异常后引起制冷剂泄漏或堵塞，产生不制冷或制冷效果差的故障。

（2）故障原因及检测

检修电子膨胀阀异常引起制冷效果差的故障时，先检查传感器是否正常，若不正常，维修或更换即可；若正常，再检修膨胀阀。此时，听膨胀阀能否发出“咔咔”的声音，若有“咔咔”声，说明膨胀阀的阀芯被杂物卡住，清理杂物或更换膨胀阀即可；若没有“咔咔”声，用万用表电阻挡测电子膨胀阀驱动电动机的线圈的阻值，判断线圈是否正常。例如，海尔KFR-25GW伊2/BFP变频空调器电子膨胀阀的红—橙、红—白、棕—蓝、棕—黄线间的阻值为56Ω，而橙—白、蓝—黄线间的阻值为112Ω，若阻值异常，则说明电动机的线圈异常，需要更换膨胀阀电动机或膨胀阀。若电动机线圈的阻值正常，则检查驱动电路和微处理器电路。当然，也可以通过测量膨胀阀驱动电动机的供电电压来确认故障部位，若电压正常，需要更换膨胀阀电动机或膨胀阀；若电压不正常，检查驱动电路和微处理器电路。

提示

电子膨胀阀进气口的过滤网脏或杂物过多引起堵塞时，可用酒精将它清洗干净后继续使用。
