室外风扇电动机电路设计

时间:2023-06-24 理论教育 版权反馈
【摘要】:变频空调器的室外风扇电动机电路有直流风扇电动机和交流风扇电动机两种。IC1的③脚输出的低电平控制信号通过IC3倒相放大后使RL2的线圈无导通电流,RL2的动触点1接通常闭触点3、动触点4接通常闭触点6,于是220V市电电压加到室外风扇电动机的低速绕组L上,室外风扇电动机工作在低速运转状态。需要风扇电动机工作在中风速时,IC1的②、③脚输出的控制信号为高电平。

室外风扇电动机电路设计

变频空调器的室外风扇电动机电路有直流风扇电动机和交流风扇电动机两种。直流风扇电动机和室内机风扇电动机一样也采用光电耦合器或固态继电器供电,而交流风扇电动机采用多继电器供电方式。下面介绍此类供电方式的室外风扇电动机电路。典型的多继电器供电室外风扇电动机(简称室外风机)电路以室外风机微处理器IC1、存储器IC2、单刀双掷继电器RL1、双刀双掷继电器RL2、驱动器IC3为核心构成,如图5-4所示。

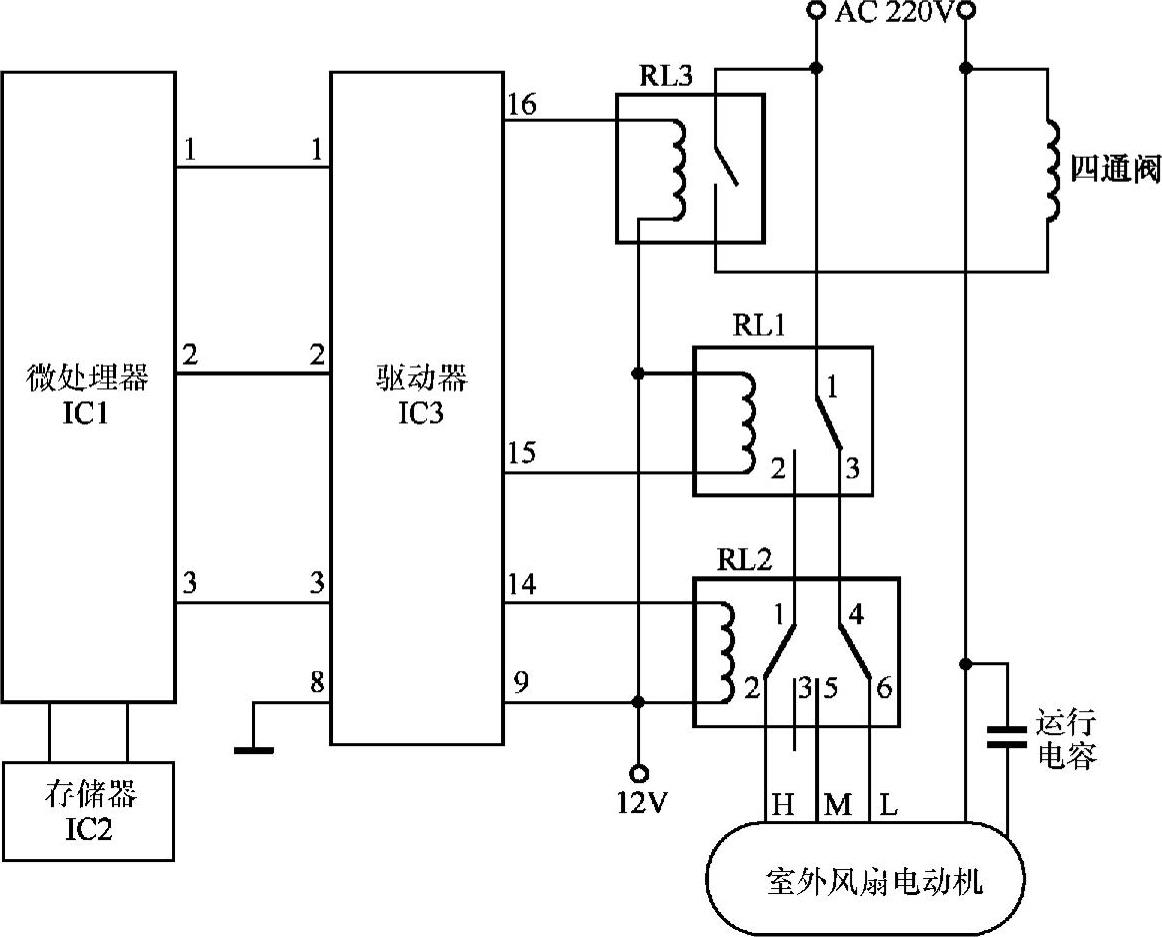

图5-4 空调器典型的室外风扇电动机供电电路

提示

部分变频空调器的室外风扇电动机电路采用的是单刀单掷继电器

用此类继电器供电通常需要采用三个继电器分别为电动机的HML

三个供电端子供电

(1)工作原理

需要风扇电动机工作在低风速时,微处理器IC1的②脚输出高电平控制信号,③脚输出低电平控制信号。②脚输出的高电平控制信号通过IC3内的非门倒相放大后,为继电器RL1的线圈供电,RL1内的动触点1与常开触点3接通,为继电器RL2内的动触点4供电。IC1的③脚输出的低电平控制信号通过IC3倒相放大后使RL2的线圈无导通电流,RL2的动触点1接通常闭触点3、动触点4接通常闭触点6,于是220V市电电压加到室外风扇电动机的低速绕组L上,室外风扇电动机工作在低速运转状态。

需要风扇电动机工作在中风速时,IC1的②、③脚输出的控制信号为高电平。如上所述,②脚输出高电平控制信号时RL1内的触点1、3接通,为RL2内的动触点4供电;IC1的③脚输出的高电平信号通过IC3内的非门倒相放大后,为RL2的线圈提供导通电流,它的动触点1与常开触点2接通、动触点4与常开触点5接通,于是220V市电电压加到室外风扇电动机的中速绕组M上,室外风扇电动机工作在中速运转状态。

需要风扇电动机工作在高风速时,IC1的②脚输出的控制信号为低电平,③脚输出的控制信号为高电平。如上所述,③脚输出高电平控制信号时,RL2内的动触点1与常开触点2接通;IC1的②脚输出的低电平信号通过IC3内的非门倒相放大后,切断RL1线圈的供电回路,它的动触点1与常闭触点2接通,于是220V市电电压加到室外风扇电动机的高速绕组H上,室外风扇电动机工作在高速运转状态。

提示(www.daowen.com)

实际应用时室外风扇电动机的供电控制不一定按上述逻辑进行但控制原理是一样的

(2)典型故障

该电路异常会产生风扇不转、不能高速运转或通电后风扇就高速运转的故障。其中,风扇不转的故障原因是继电器RL1的淤脚无市电输入,运行电容或风扇电动机异常。

(3)故障检测

检修风扇不能高速运转的故障时,首先,测风扇电动机高速供电端子H有无电压,若有,检查电动机的高速供电端子或引线是否开路;若没有,测继电器RL2的动触点1的焊点上有无供电。若有,测IC3的⑭脚电位是否为低电平,若是,维修或更换RL2;若⑭脚电位为高电平,测IC1的③脚有无高电平控制信号输出。若没有,查IC1;若有,查IC3。若RL2的触点1的引脚没有电压,测IC3的⑮脚电位是否为高电平,若是,维修或更换RL1;若⑮脚电位为低电平,测IC1的②脚有无高电平控制信号输出。若有,查IC1;若没有,查IC3。

提示

若空调器发生室外风扇电动机不能中速运转或低速运转故障时检修方法与检修不能高速运转故障相同

检修通电后室外风扇电动机就高速运转故障时,首先,测IC3的⑭脚电位是否为低电平,若不是,说明RL2内的触点粘连,维修或更换RL2;若为低电平,测IC1的③脚有无高电平控制信号输出。若有,查IC1;若没有,说明IC3内的非门击穿,更换IC3。

提示

若空调器发生室外风扇电动机在通电后就中速运转或低速运转故障时检修方法与检修在通电后就高速运转故障相同
