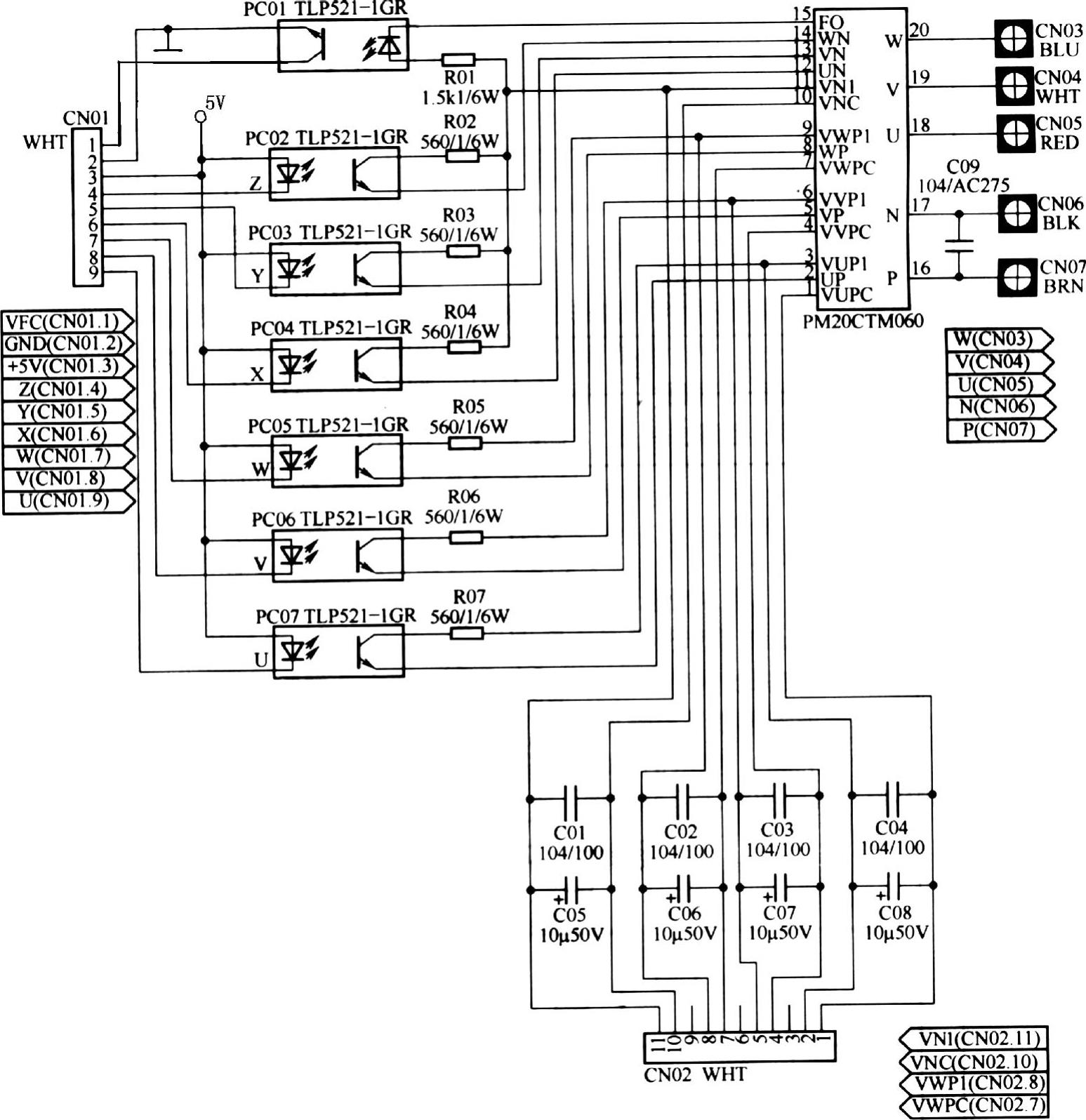

典型的变频空调器压缩机电动机驱动电路由室外微处理器U02、IPM、压缩机等构成，如图5-2所示。

1.IPM模块的构成与引脚功能

功率模块PM20CTM060内部由6只IGBT型功率管及其驱动电路、保护电路、自举电源等构成，它的引脚功能如表5-1所示。

图5-2 典型的变频空调器压缩机电动机驱动电路

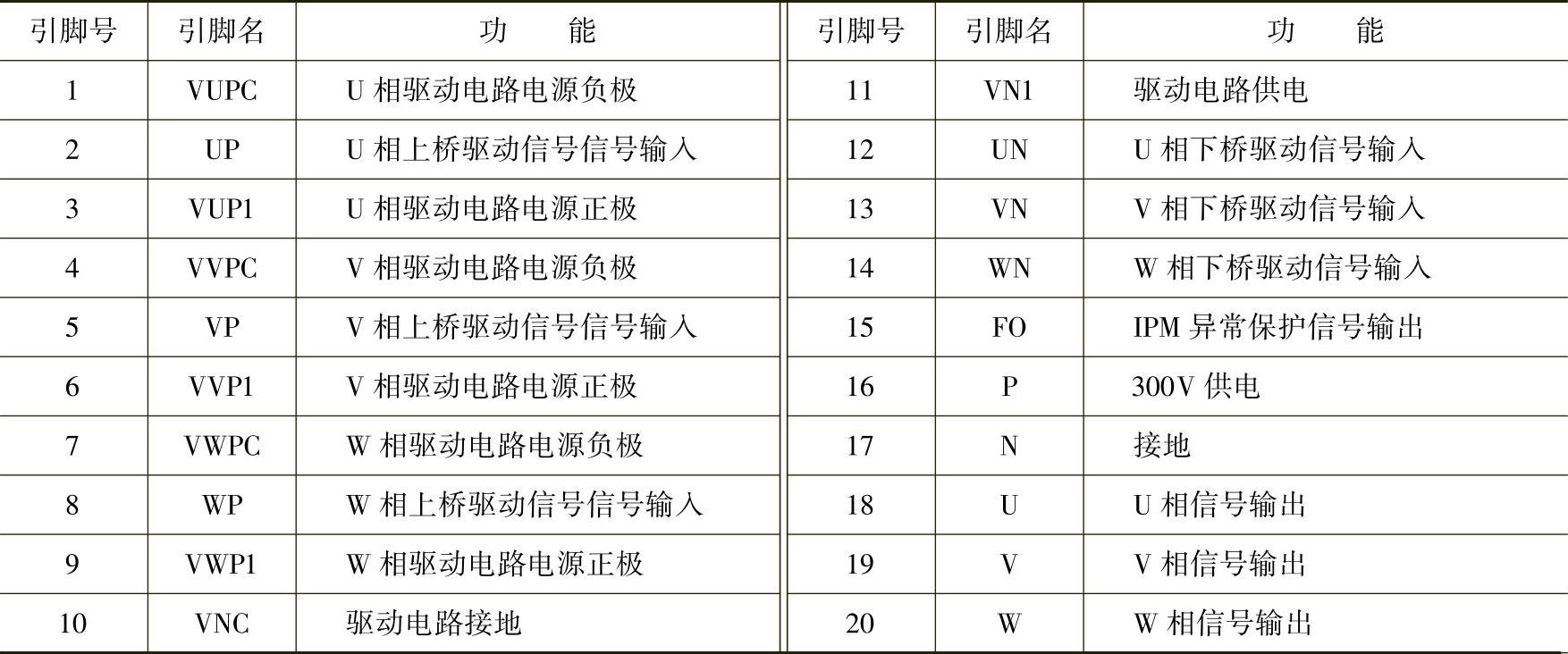

表5-1 功率模块PM20CTM060的引脚功能

2.IPM模块的工作原理

连接器CN02的淤、②、④、⑤、⑦、⑧、⑩、⑪脚输入4路15V电压。这些电压不仅加到功率模块PM20CTM060的供电端上，为它内部的驱动电路供电，而且通过电阻R01～R07为光电耦合器PC01～PC07内的光敏三极管供电。同时由连接器CN07、CN06输入的300V电压加到PM20CTM060的⑯、⑰脚上，为它内部的功率管供电。

连接器CN01的④～⑥脚输入三路上桥臂驱动信号，⑦～⑨脚输入三路下桥臂驱动信号。其中，上桥臂信号加到光电耦合器PC02～PC04的发光二极管正极，使发光二极管闪烁发光，致使光敏三极管的e极输出被隔离的驱动信号，这三路信号加到模块PM20CTM060的WN、VN、UN端子上，通过模块内的W、V、U三相上桥臂驱动电路放大后，就可以驱动三个IGBT构成的上桥臂功率管工作在脉冲状态。同样，下桥臂驱动信号通过PC04～PC06隔离放大，加到模块的WP、VP、UP端子上，通过模块内的W、V、U三相下桥臂驱动电路放大后，就可以驱动三个IGBT构成的下桥臂功率管工作在脉冲状态。这样，通过对驱动信号的控制，就可以使功率模块输出三路分别相差120°的脉冲电压，驱动电动机运转。

3.IPM的自举供电电路

目前，IPM电路都采用了单电源供电方式，为了确保电路能正常工作，需要自举升压电路。典型的自举升压电路由功率管IGBT1、IGBT2，电阻R1、自举二极管VD1和自举电容C1组成，如图5-3所示。

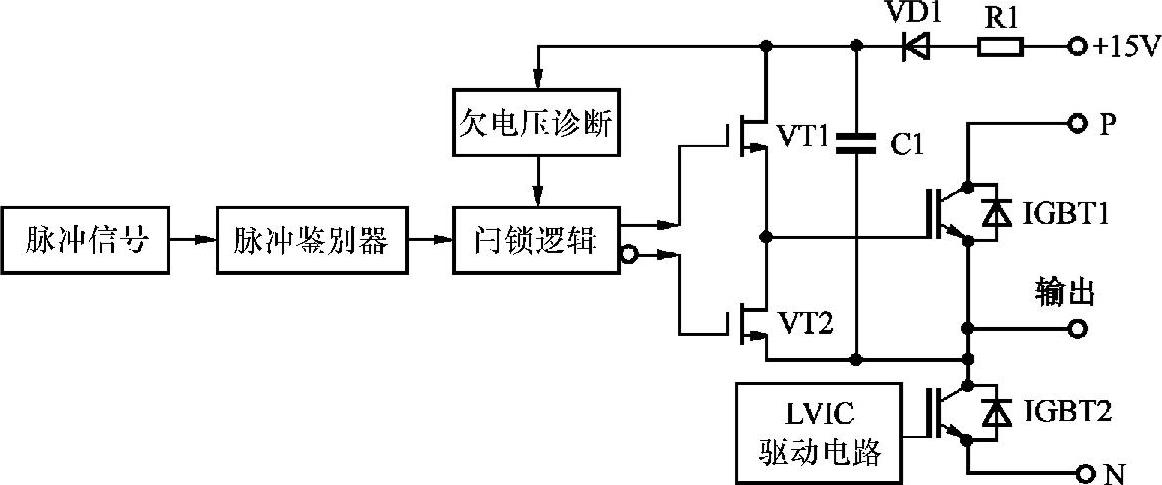

图5-3 IPM电路的自举升压电路(www.daowen.com)

当激励脉冲为低电平时，IGBT1截止，IGBT2导通，15V电压通过R1和VD1为C1充电，使C1两端建立14.5V左右的电压，为激励管VT1供电。当驱动脉冲为高电平时，IG_- BT2截止，VT1导通，C1两端的14.5V电压通过VT1使IGBT1导通，从而实现自举升压控制。

提示

为了保证C1两端充电电压达到14.5V，需要IGBT2有足够的导通时间（≥200μs）。

4.保护电路

功率模块PM20CTM060内设置了过电流、欠电压、过热、短路保护电路。一旦发生欠电压、过电流、过热等故障，模块内部的保护电路动作，不仅切断模块输入的驱动信号，使模块停止工作，而且从⑮脚输出保护信号。该信号通过光电耦合器PC01隔离传输，再通过连接器CN01/CN18的淤脚输出到室外机电脑板的CPU，被CPU识别后，控制该机停止工作，并通过指示灯显示故障代码，表明该机进入IPM异常的保护状态。

5.常见故障与检测

（1）常见故障

通信电路异常不仅会产生整机不工作、通信报警的故障，而且会产生空调器有时正常、有时保护性停机，显示屏显示无负载或IPM异常故障代码的故障。

（2）故障检测

IPM的检测方法主要有三种：一是直观检查法，若发现IPM的表面有裂痕，则说明IPM已损坏；二是将万用表置于“二极管”挡，分别测U、V、W端子与P、N端子间的正向电阻，显示屏显示的数值范围是380～450Ω，而反向电阻的阻值为无穷大，否则，说明IPM内的IGBT击穿；三是将万用表置于250V交流电压挡，测量IPM的W、U、V端子的输出电压应为0～160V，并且任意两相间的电压值应相同，否则说明IPM或压缩机绕组损坏。若确认压缩机绕组正常，则说明IPM损坏。

注意

若IPM内的IGBT损坏，必须要对自举升压电路的电容、电阻和二极管进行检查，以免更换后的IPM再次损坏。
