常见故障检修流程及分析方法

1.整机不工作

整机不工作是插好电源线后,用遥控器开机无反应,蜂鸣器不鸣叫,并且显示板上的指示灯也不亮。该故障主要是由于市电供电系统或电脑板上的电源电路异常所致。该故障的检修流程如图4-4所示。

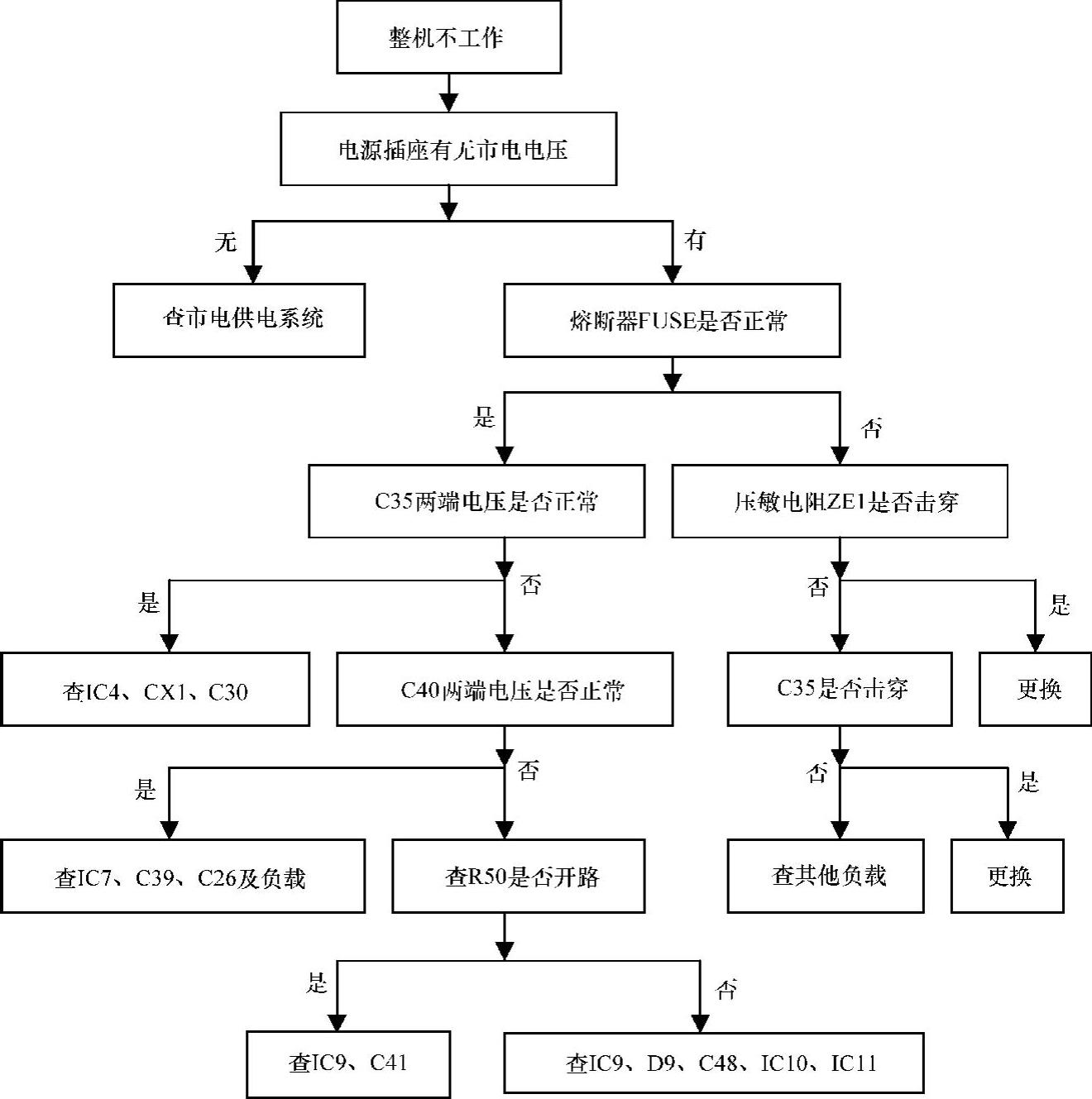

图4-4 整机不工作故障检修流程

2.显示屏亮,机组不工作

通过故障现象分析,故障主要是由于微处理器电路、遥控器、遥控接收电路、驱动块异常引起的。该故障的检修流程如图4-5所示。

3.室外风扇电动机不转

通过故障现象分析,故障主要是由于微处理器、存储器、驱动电路、供电电路、运行电容、室外风扇电动机异常所致。该故障的检修流程如图4-6所示。

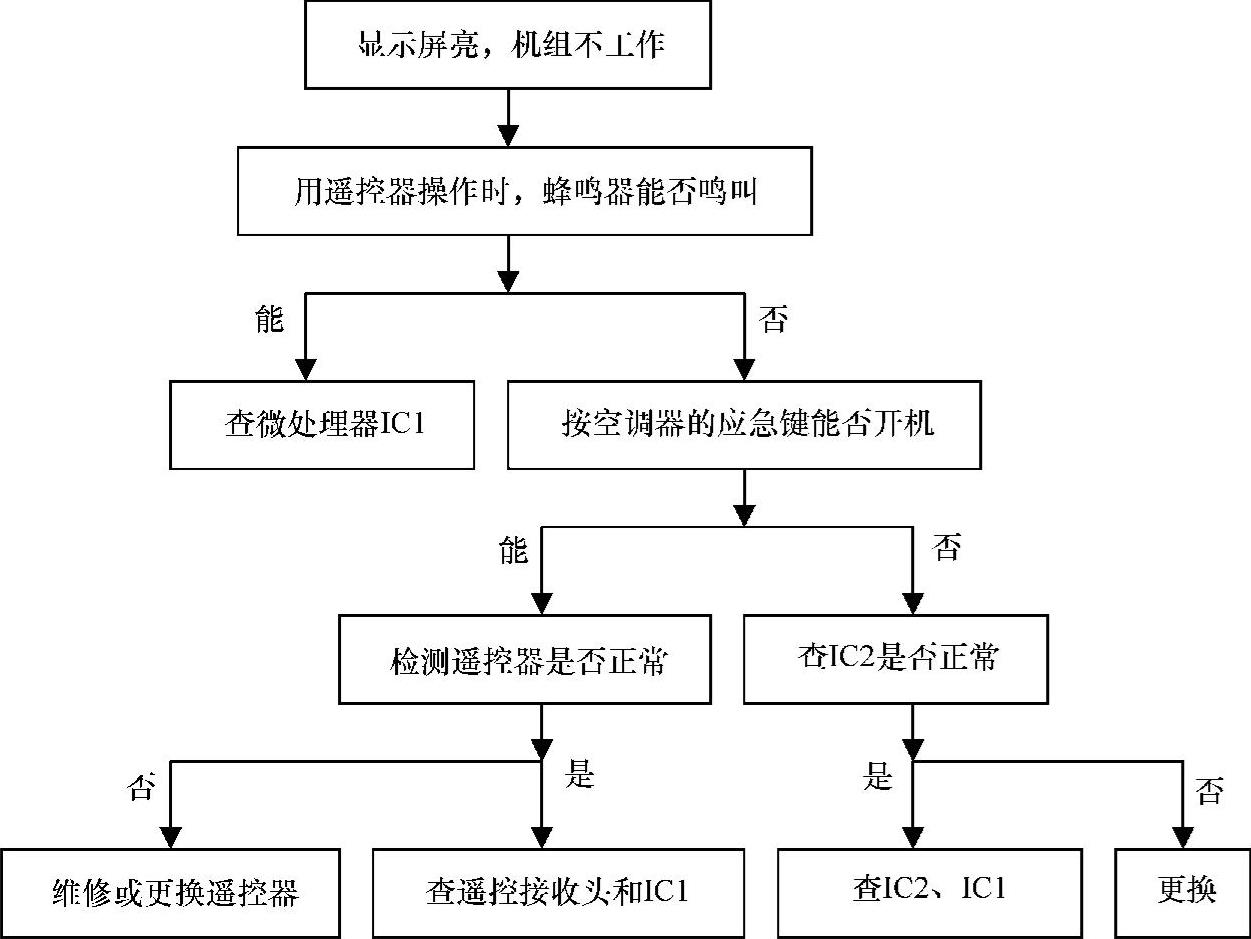

图4-5 显示屏亮,机组不工作故障检修流程

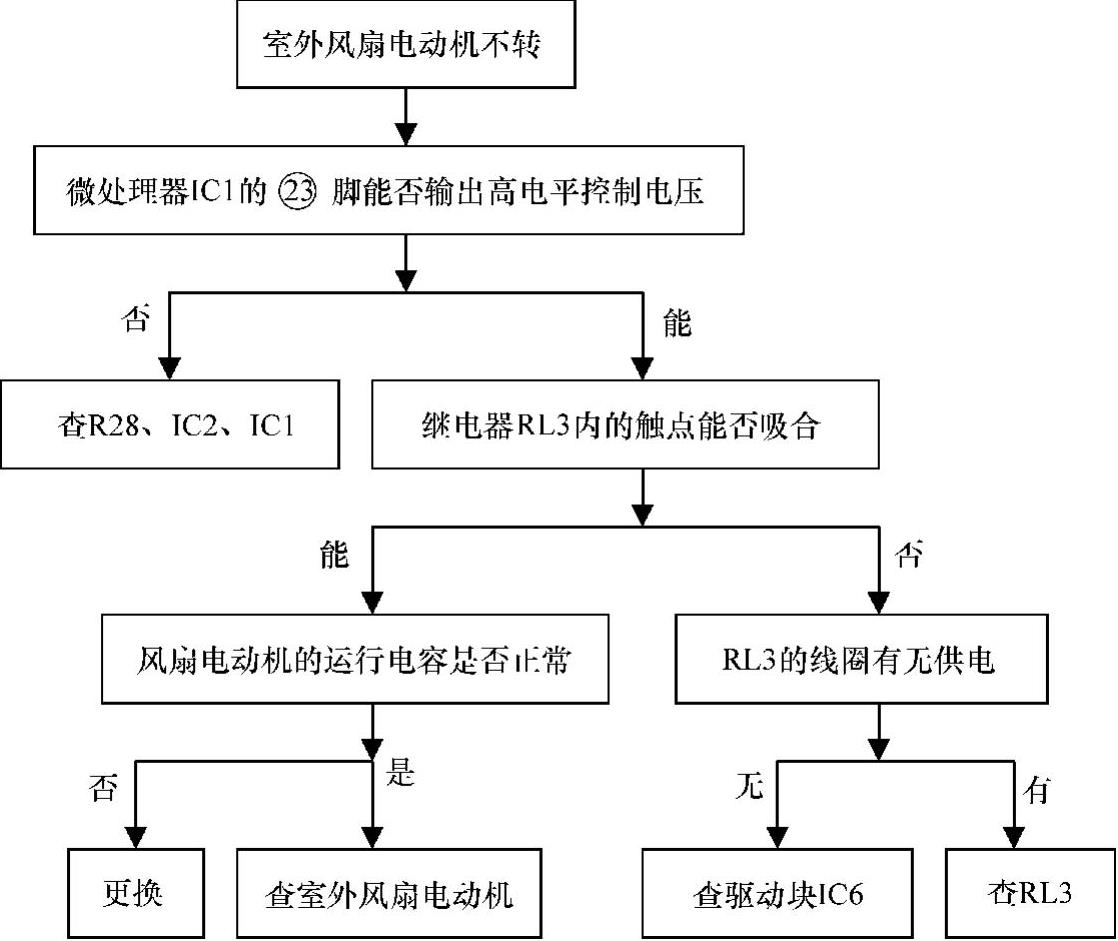

图4-6 室外风扇电动机不转故障检修流程

4.风扇电动机转,压缩机不转

通过故障现象分析,故障主要是由于微处理器、存储器、驱动电路、供电电路、压缩机及其运行电容异常所致。该故障的检修流程如图4-7所示。

5.室内风扇电动机不转

通过故障现象分析,故障主要是由于微处理器、驱动电路、市电过零检测电路、风扇电动机异常所致。该故障的检修流程如图4-8所示。

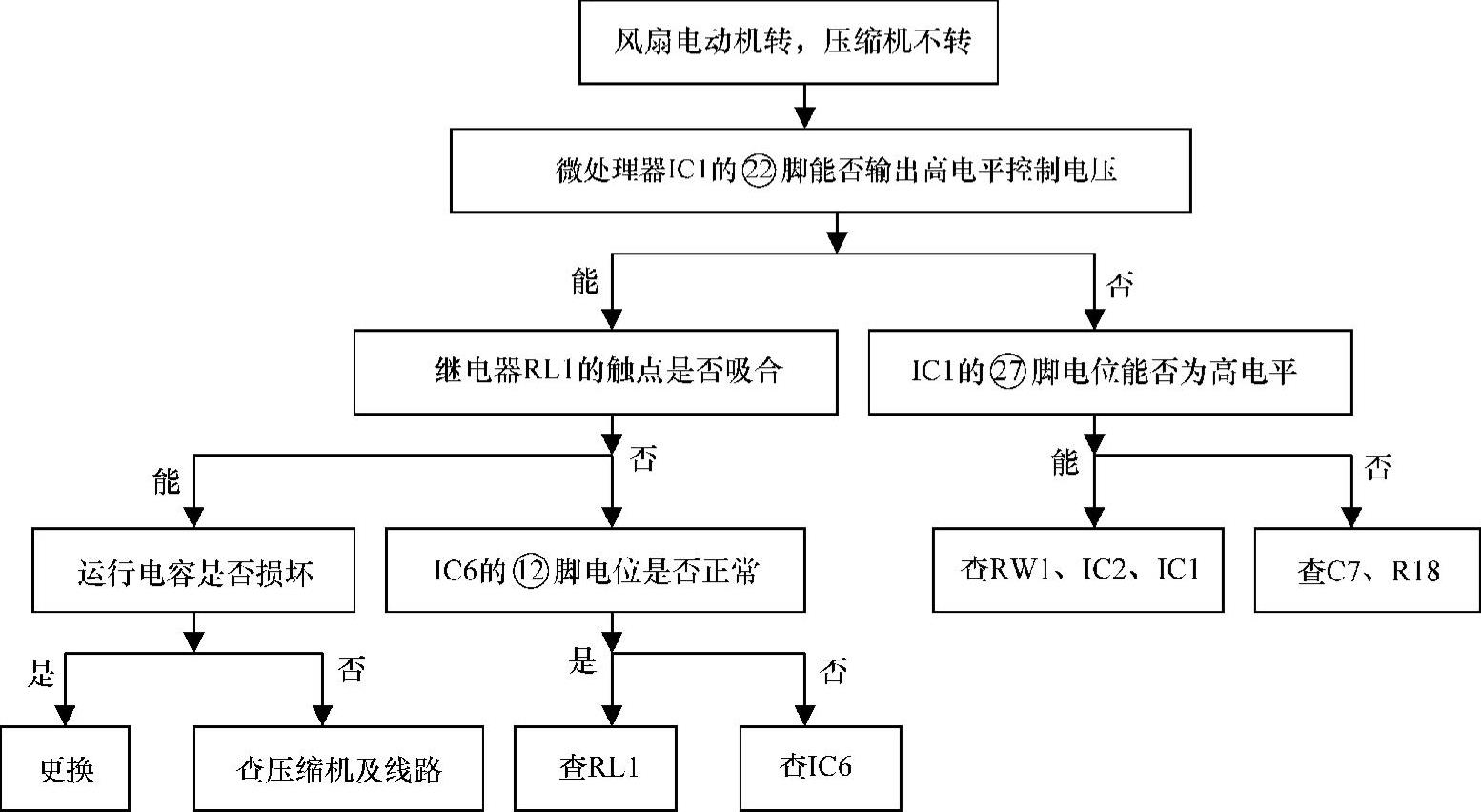

图4-7 风扇电动机转,压缩机不转故障检修流程


图4-8 室内风扇电动机不转故障检修流程

6.摆风电动机不转

通过故障现象分析,故障主要是由于微处理器、驱动电路、供电电路、步进电动机异常所致。下面以上摆风电动机不转进行介绍,该故障的检修流程如图4-9所示。

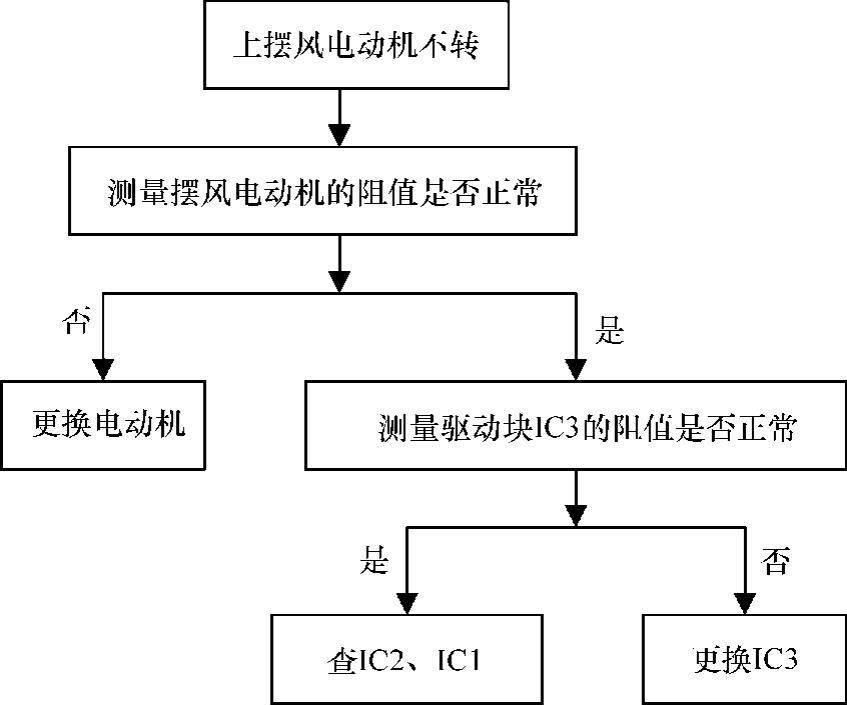

图4-9 摆风电动机不转故障检修流程

7.制冷效果差

通过故障现象分析,故障主要是由于温度设置、温度检测、制冷系统、通风系统异常所致。该故障的检修流程如图4-10所示。

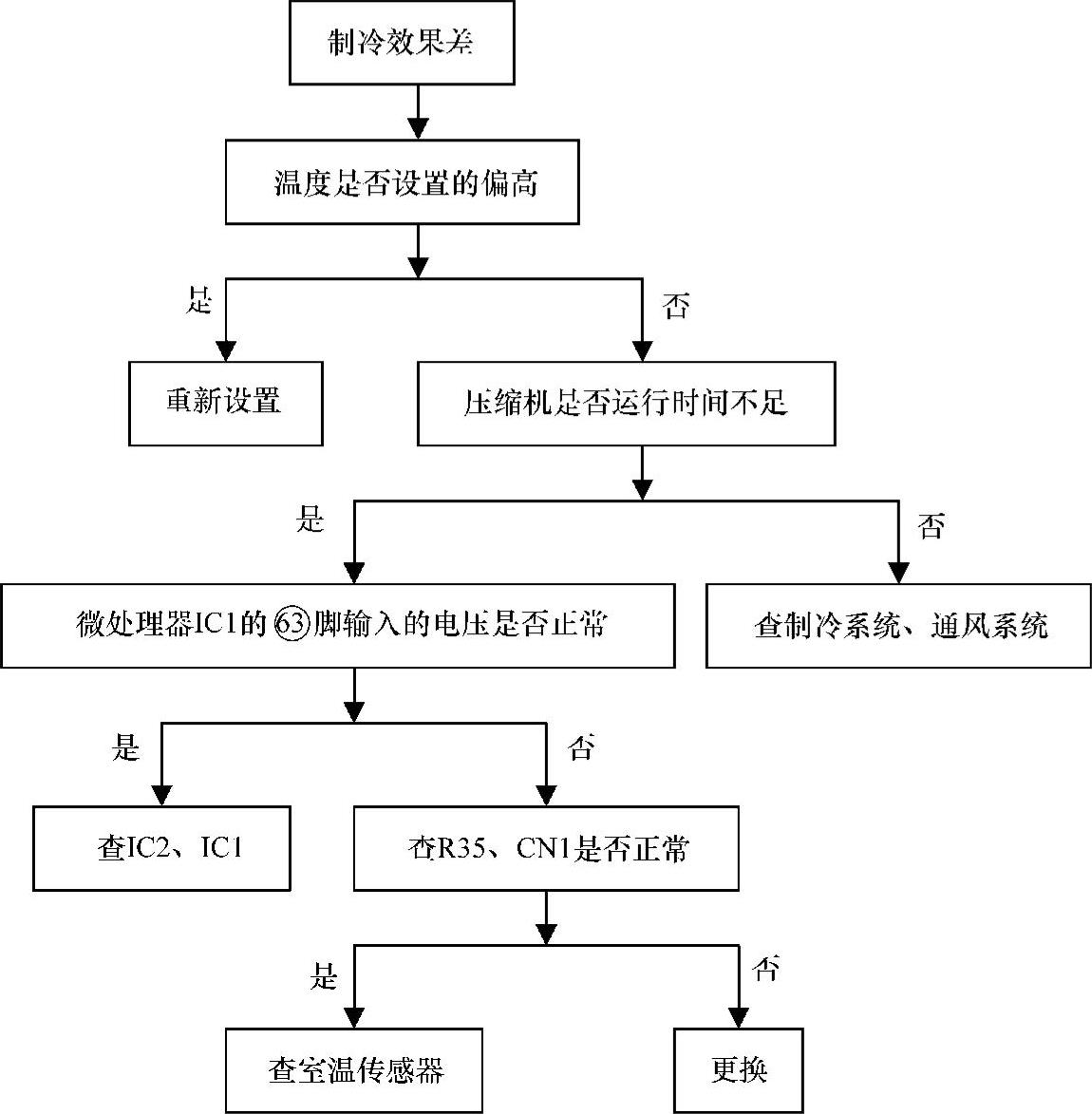

图4-10 制冷效果差故障检修流程

8.没有空气清新功能

通过故障现象分析,故障主要是由于微处理器、存储器、负离子发生器、驱动电路、供电电路异常所致。该故障的检修流程如图4-11所示。


图4-11 没有空气清新功能故障检修流程
