三相电柜式空调器与普通单相电空调器的本质区别就是，它采用了三相电380V供电的压缩机，而室外机接线端板输入的R、S、T三相电（相线）需要通过交流接触器为压缩机供电，也就是交流接触器内的三对触点动作闭合时，压缩机才能得到380V供电而运转。交流接触器动作闭合的条件是其线圈两端有220V供电电压，而这个220V电压有无受电脑板输出的压缩机运行信号的控制。只有在室内机或室外机电脑板（控制板）检测到三相电的相序正常后，才能输出压缩机运行指令，使220V电压加到交流接触器的线圈，交流接触器内的触点才能吸合，使压缩机旋转。若三相电的相序异常，则电脑板不输出压缩机运转信号，交流接触器不能吸合，压缩机不运转。这与单相电空调器的压缩机工作方式有本质差别。

1.电路分析

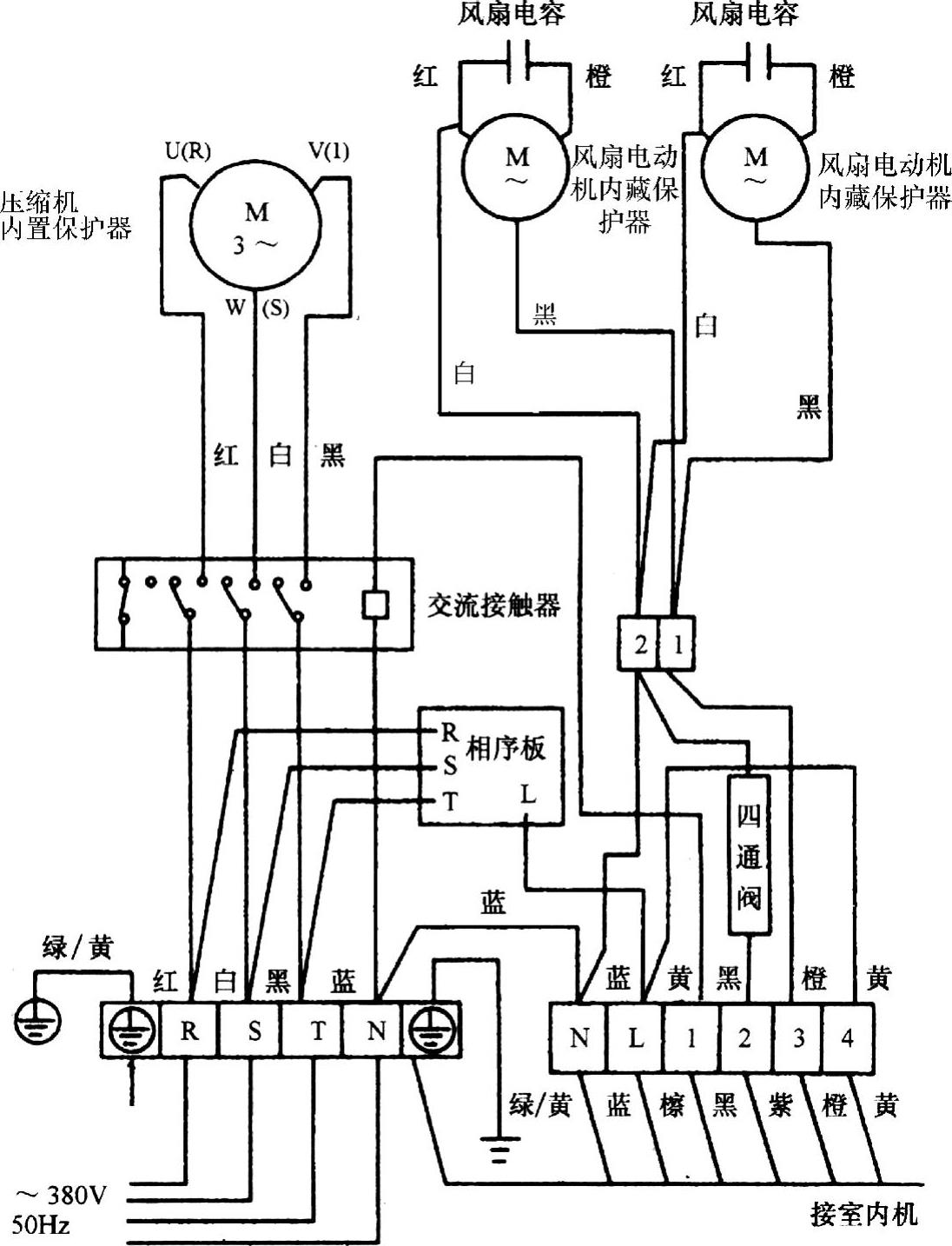

图3-2所示是华宝KFR-160LW/A3SG3三相电空调器的室外机电气接线图。

图3-2 华宝KFR-160LW/A3SG3三相电柜机铭牌电路

室外机6位端子板上的R为R相相线，S为S相相线，T为T相相线，N为零线，而两侧的都是接地线。其中，S相、R相、T相相线不仅输入到交流接触器的三个输入端子上，而且送到相序板。当相序板检测R、S、T三相电相序正确并将该信息送给室内机电脑板后，室内机电脑板输出压缩机运转指令，使电脑板上的继电器吸合，为交流接触器线圈提供220V交流电压，线圈产生磁场，使交流接触器的三对触点闭合，接通压缩机的供电回路，于是三相电加到压缩机U、V、W的三个端子上，压缩机开始运转。

2.典型故障检修(www.daowen.com)

该电路异常会产生压缩机不转或通电后压缩机就运转的故障。

（1）压缩机不转

该故障的主要原因：一是继电器RL1及其驱动电路异常；二是压缩机的运行电容（启动电容）异常；三是压缩机异常。

首先，听压缩机电动机能否发出“嗡嗡”声，若能，则检查运行电容容量是否不足，若不足，更换即可；若正常，检查压缩机电动机。若没有“嗡嗡”声，说明供电电路或保护电路异常。此时，听RL1能否发出触点吸合的声音，若不能发出吸合声，说明RL1或其驱动电路异常。此时，测RL1的线圈两端有无约12V的供电电压，若有，更换RL1；若没有，测IC2的⑤脚有无5V电压输入。若有，检查IC2及线路；若没有，检查IC1及线路。若RL1的触点能吸合，检查过载保护器及线路。而RL1的触点吸合后不久，过载保护器动作，该故障除了检查压缩机及其运行电容，还要检查制冷系统、通风系统。

（2）通电后压缩机就运转

该故障的主要原因：该故障说明是RL1的触点粘连或驱动电路异常。首先，测继电器RL1的线圈两端有无12V电压，若没有，说明RL1内的触点粘连，维修或更换RL1；若有电压，测IC2的⑤脚有无高电平控制信号输入。若有，查IC1；若没有，说明IC2内的非门击穿，更换IC2。
