提示
检测电动机时,首先查看它的接头有无锈蚀和松动现象,若有,修复或更换;若正常,再进行阻值的检测。另外,绕组短路后,不仅电动机会有转动无力、噪声大等异常现象,而且电动机外壳的表面会发热,甚至会发出焦味。
注意
测量电动机绕组的阻值时,不同功率的电动机的阻值有所不同,维修时要引起注意,不要误判。
1.轴流风扇电动机的检测
(1)绕组通断的检测
将数字式万用表置于2k挡,两个表笔分别接绕组两个接线端子,显示屏显示的数值就是该绕组的阻值。若阻值为无穷大,则说明它已开路;若阻值过小,说明绕组短路,如图2-94所示。

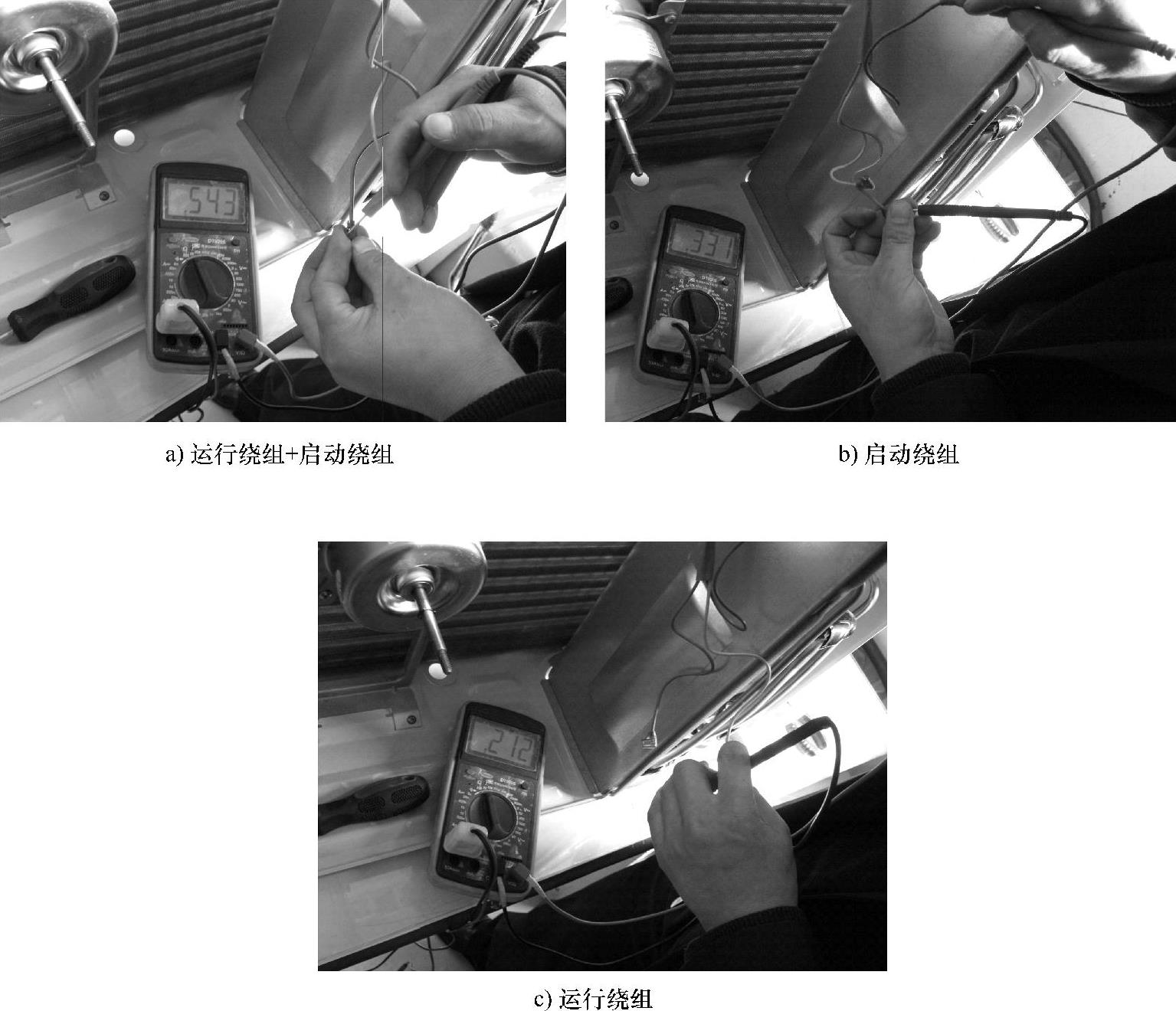

图2-94 轴流风扇电动机的检测示意图
(2)绕组是否漏电的检测
将数字式万用表置于200M挡或指针式万用表置于R×10k挡,一个表笔接电动机的绕组引出线,另一个表笔接在电动机的外壳上,正常时阻值应为无穷大,否则说明它已漏电。
2.贯流风扇电动机的检测
(1)电动机绕组通断的检测
如图2-95所示,将数字式万用表置于2k挡,两个表笔分别接绕组两个接线端子,表盘上指示的数值就是该绕组的阻值。若阻值为无穷大,则说明它已开路。若阻值过小,则说明绕组短路。
(www.daowen.com)

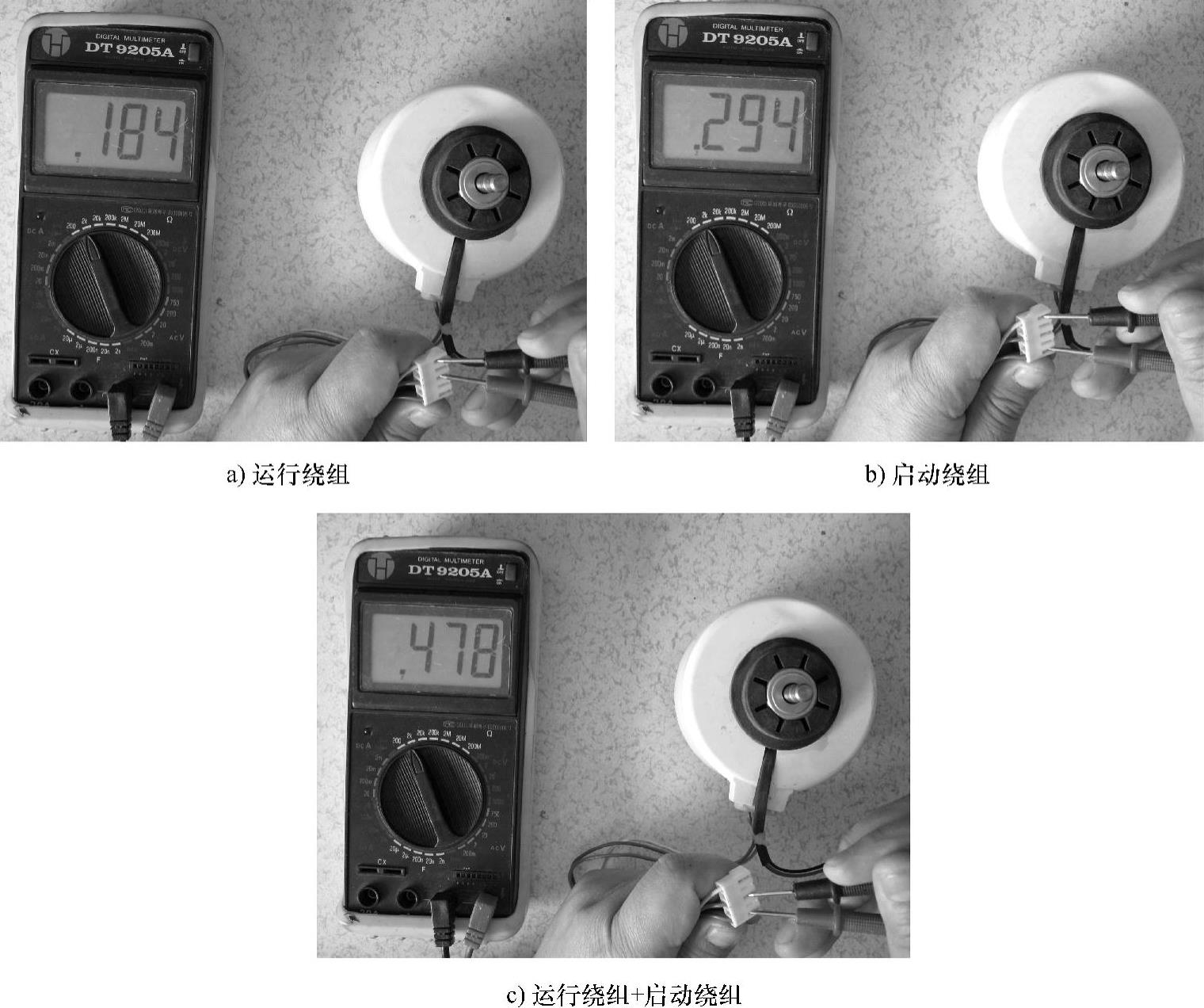

图2-95 贯流风扇电动机的绕组通断检测示意图
(2)速度传感器的检测
将数字式万用表置于二极管挡,将表笔接在信号输出端、电源端与接地端的引脚上,所测的阻值(导通压降值)如图2-96所示。
3.同步电动机的检测
由于同步电动机的4个绕组的阻值相同,所以下面介绍单一绕组的阻值和两个绕组间阻值的检测方法,如图2-97所示。

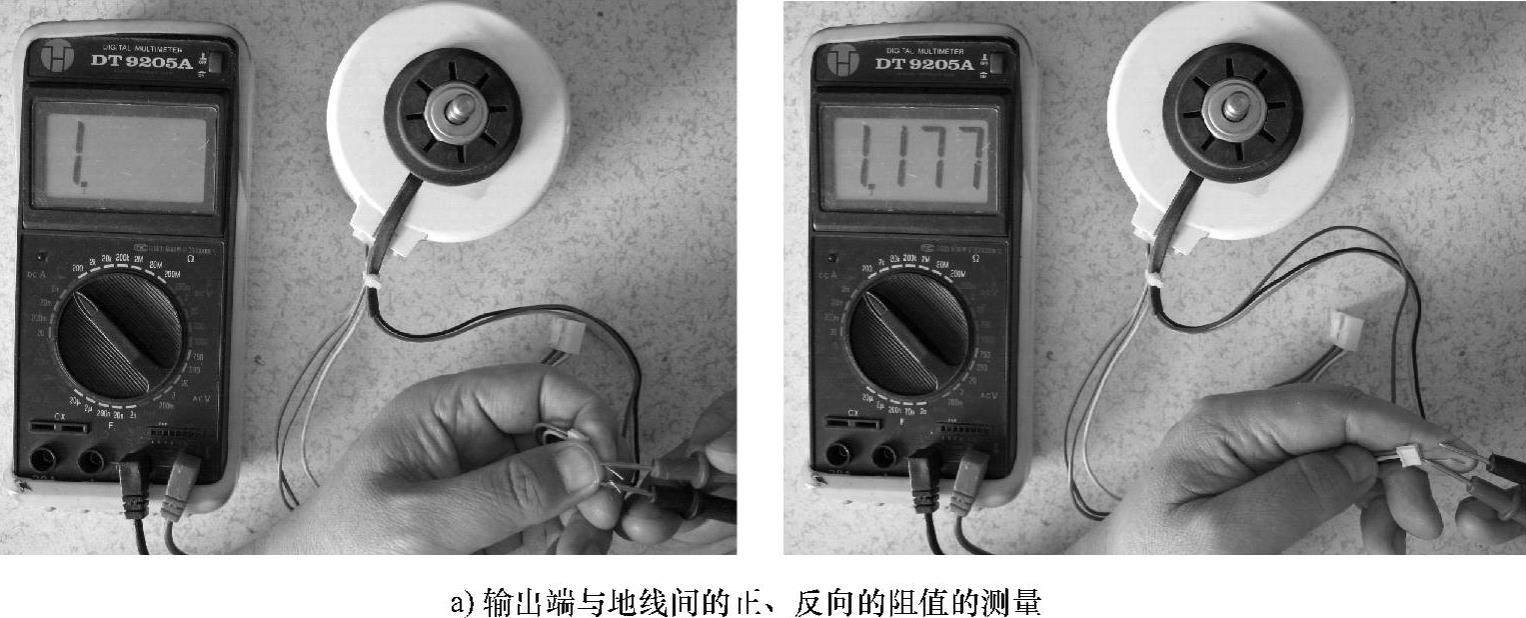

图2-96 贯流风扇电动机的速度传感器检测示意图

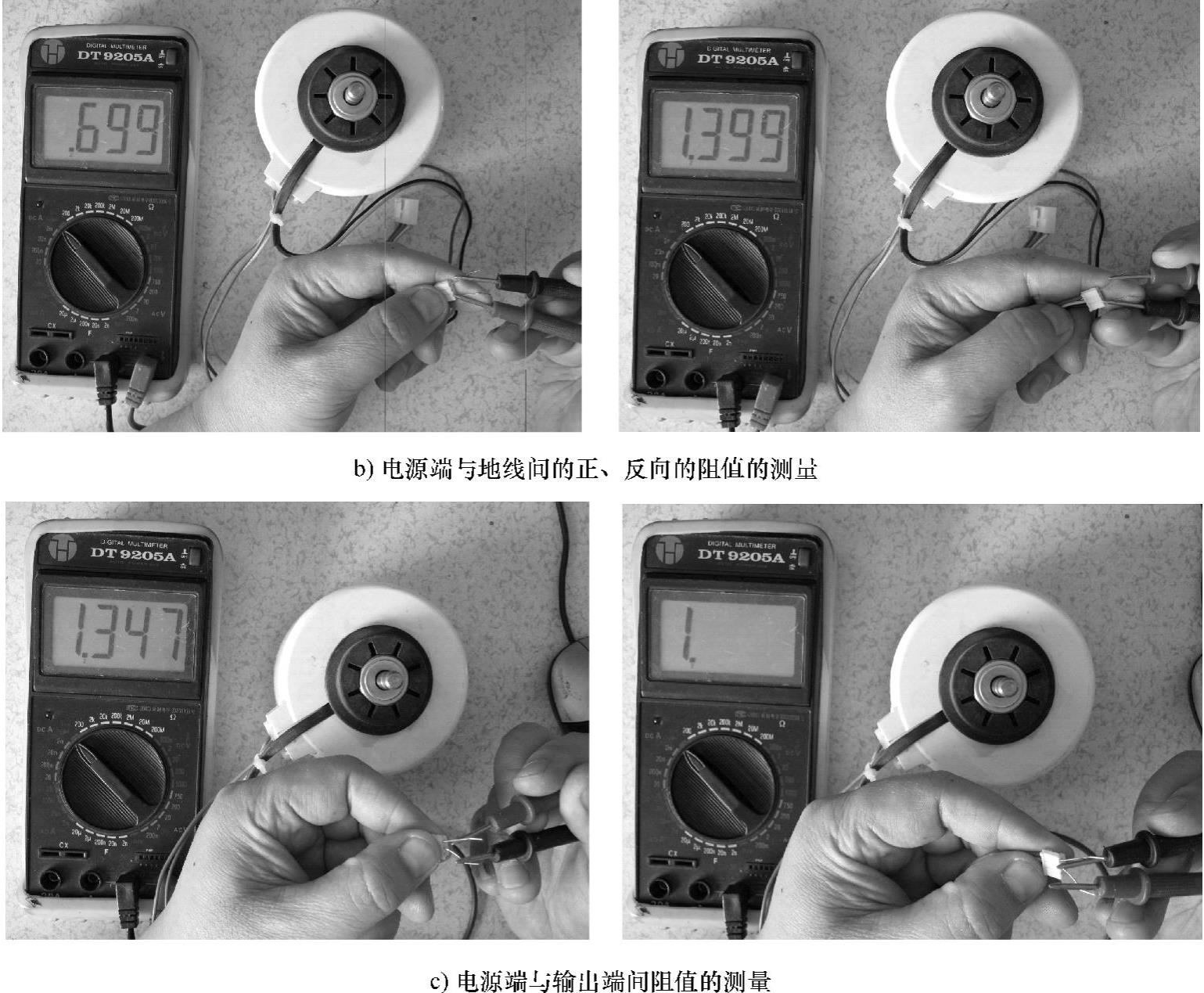

图2-96 贯流风扇电动机的速度传感器检测示意图(续)

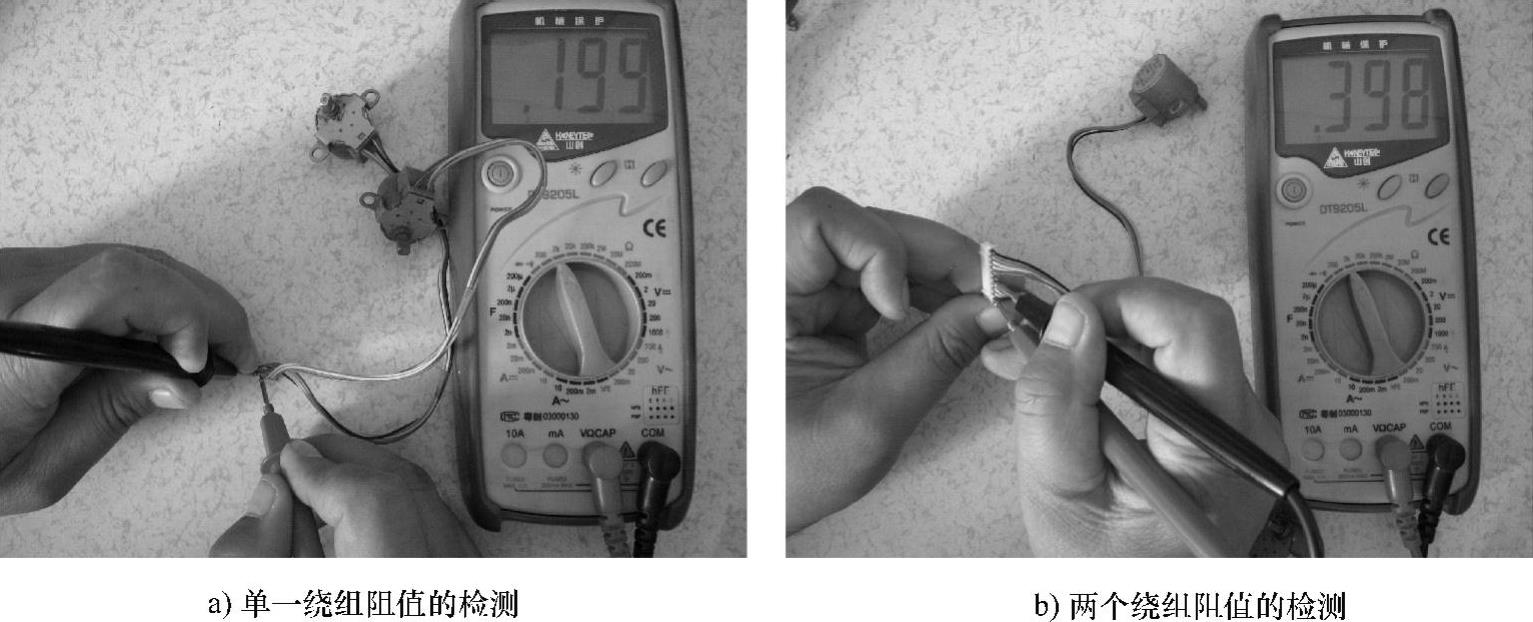

图2-97 同步电动机的检测示意图
提示
测量单一绕组的阻值时,只要将表笔接在红线(电源线)和这个绕组的信号输入线上即可;而测两个绕组的阻值时,只要将表笔接至非红线的两根线上即可。
