温度传感器的测量方法及注意事项

时间:2023-06-24 理论教育 版权反馈
【摘要】:下面以室内环境温度传感器、室内盘管温度传感器、室外盘管温度传感器为例介绍负温度系数热敏电阻的测量方法。提示不同品牌的空调器室内盘管温度传感器采用的负温度系数热敏电阻的阻值可能有所不同,使用中要加以区别。

温度传感器的测量方法及注意事项

下面以室内环境温度传感器、室内盘管温度传感器、室外盘管温度传感器为例介绍负温度系数热敏电阻的测量方法。

1.室内环境温度传感器

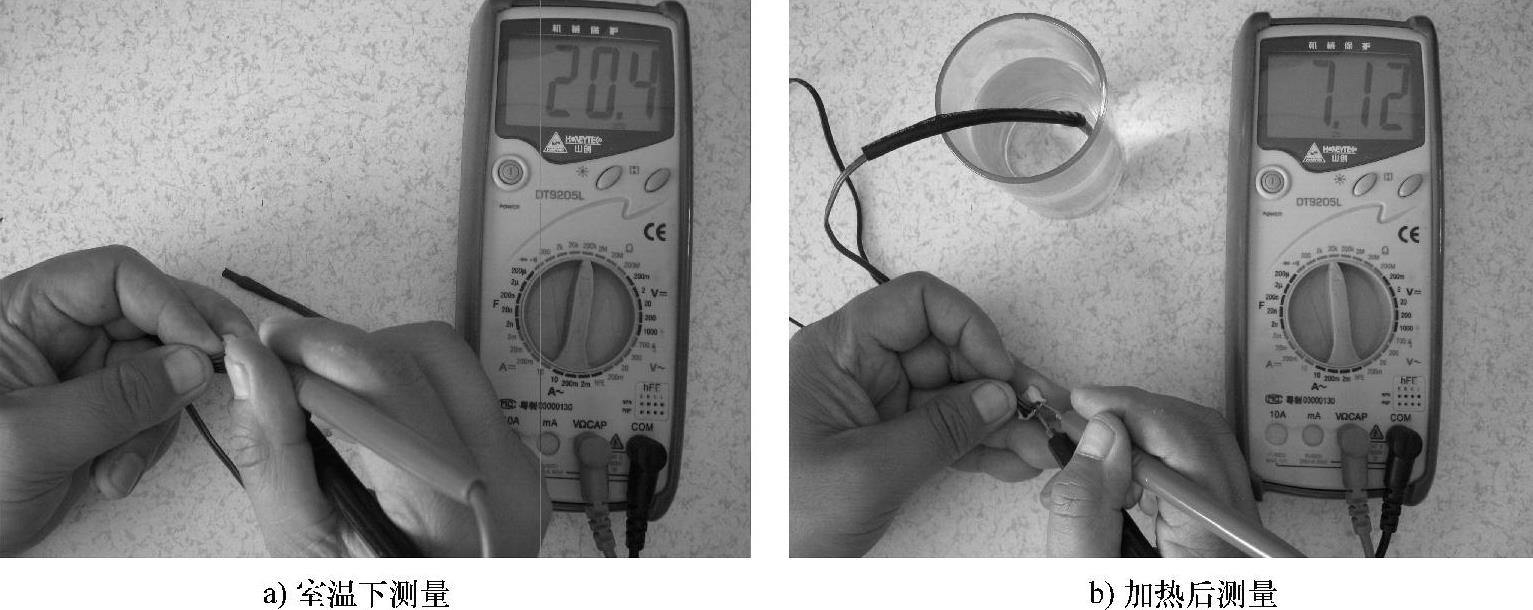

空调器室内环境温度传感器的测量:室温状态下,用R×200k电阻挡测量该传感器的阻值为20.4kΩ,确认室温状态下的阻值正常后,将其放入盛有热水的玻璃杯内为它加热,再测量它的阻值迅速减小为7.12kΩ,如图2-91所示。若室温下阻值过大或过小,并且加热后阻值不能正常减小,则说明它损坏。


图2-91 空调器室内环境温度传感器的非在路测量

提示

不同品牌的空调器室内环境温度传感器采用的负温度系数热敏电阻的阻值可能有所不同使用中要加以区别

2.室内盘管温度传感器

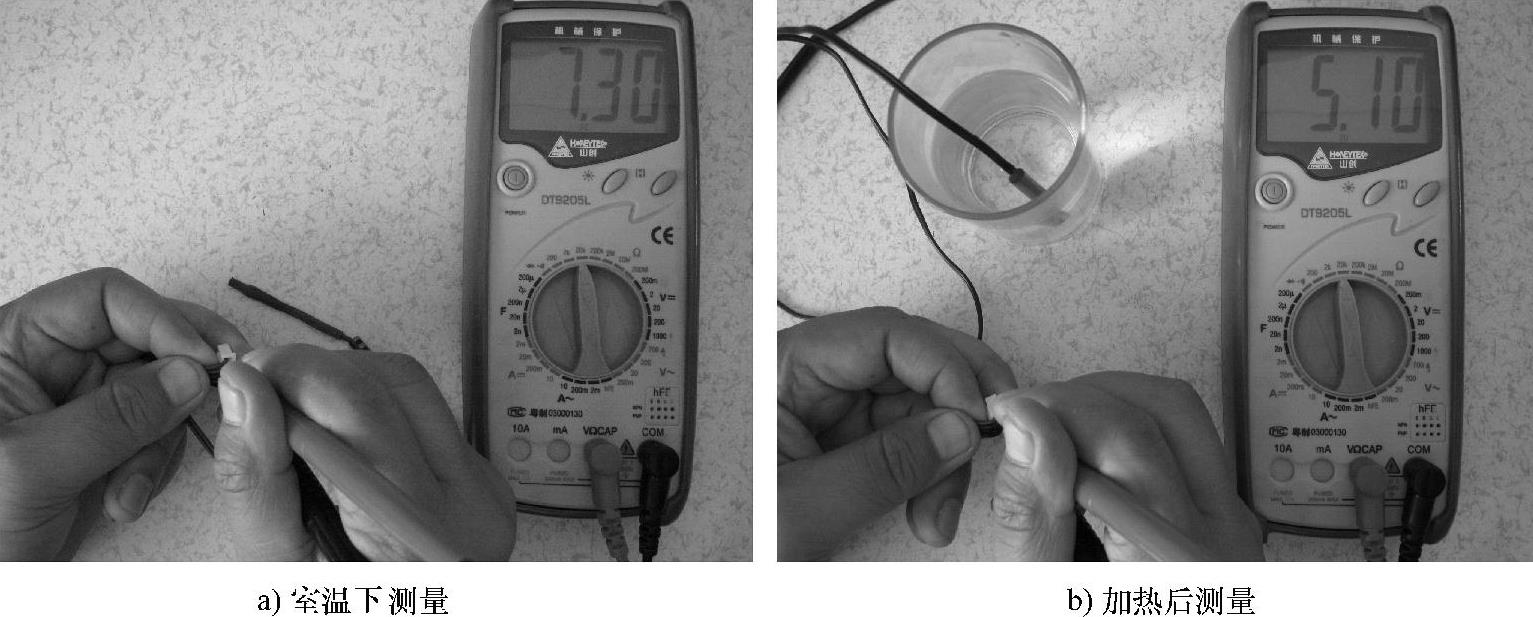

空调器室内盘管温度传感器的测量:室温状态下,用20k电阻挡测量该传感器的阻值为7.3kΩ,确认室温状态下的阻值正常后,将其放入盛有热水的玻璃杯内为它加热,再测量它的阻值迅速减小为5.1kΩ,如图2-92所示。若室温下阻值过大或过小,并且加热后阻值不能正常减小,则说明它损坏。

提示(www.daowen.com)

不同品牌的空调器室内盘管温度传感器采用的负温度系数热敏电阻的阻值可能有所不同使用中要加以区别

3.室外盘管温度传感器

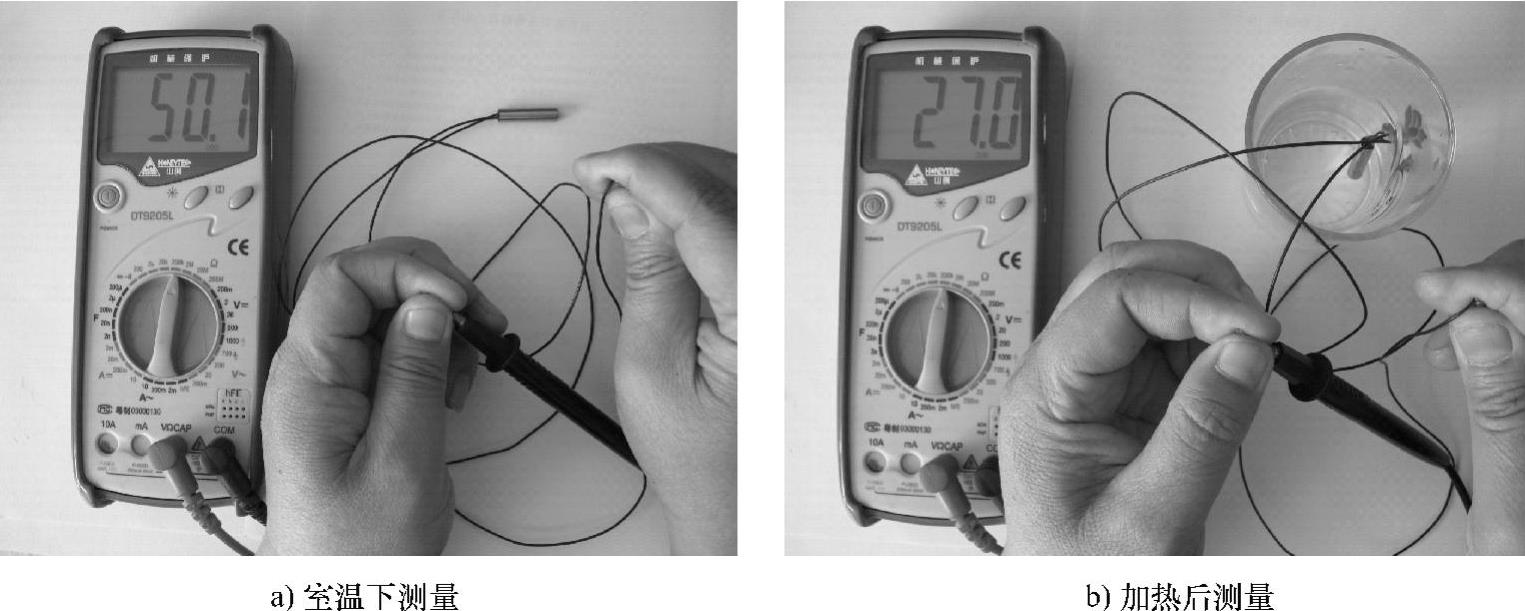

空调器室外盘管温度传感器的测量:室温状态下,用2MΩ挡测量该传感器的阻值为50.1kΩ,如图2-93a所示;确认室温状态下的阻值正常后,将其放入盛有热水的玻璃杯内为它加热,再测量它的阻值迅速减小为27kΩ,如图2-93b所示。若室温下阻值过大或过小,并且加热后阻值不能正常减小,则说明它损坏。


图2-92 空调器室内盘管温度传感器的非在路测量


图2-93 空调器室外盘管温度传感器的非在路测量

提示

不同品牌的空调器室外盘管温度传感器采用的负温度系数热敏电阻的阻值可能有所不同使用中要加以区别
