1.集成电路

（1）拆卸

目前，拆卸集成电路通常有三种方法：第一种是吸锡法；第二种是悬空法；第三种是热风枪拆卸法。

1）吸锡法。吸锡法可用吸锡器和吸锡绳（类似屏蔽线）将集成电路引脚吸掉，以便于拆卸集成电路。

如图2-87所示，采用吸锡器吸锡时，先用30W电烙铁将集成电路引脚上的焊锡熔化，再用吸锡器将锡吸掉，随后用镊子或一字改锥从集成电路的一侧插入到它的底部，再向上翘就可以将集成电路从电脑板上取下。

注意

撬集成电路时，若有的引脚不能被顺利“拔”出，说明该引脚上的焊锡没有完全被吸净，需要吸净后再撬，以免损坏引脚。

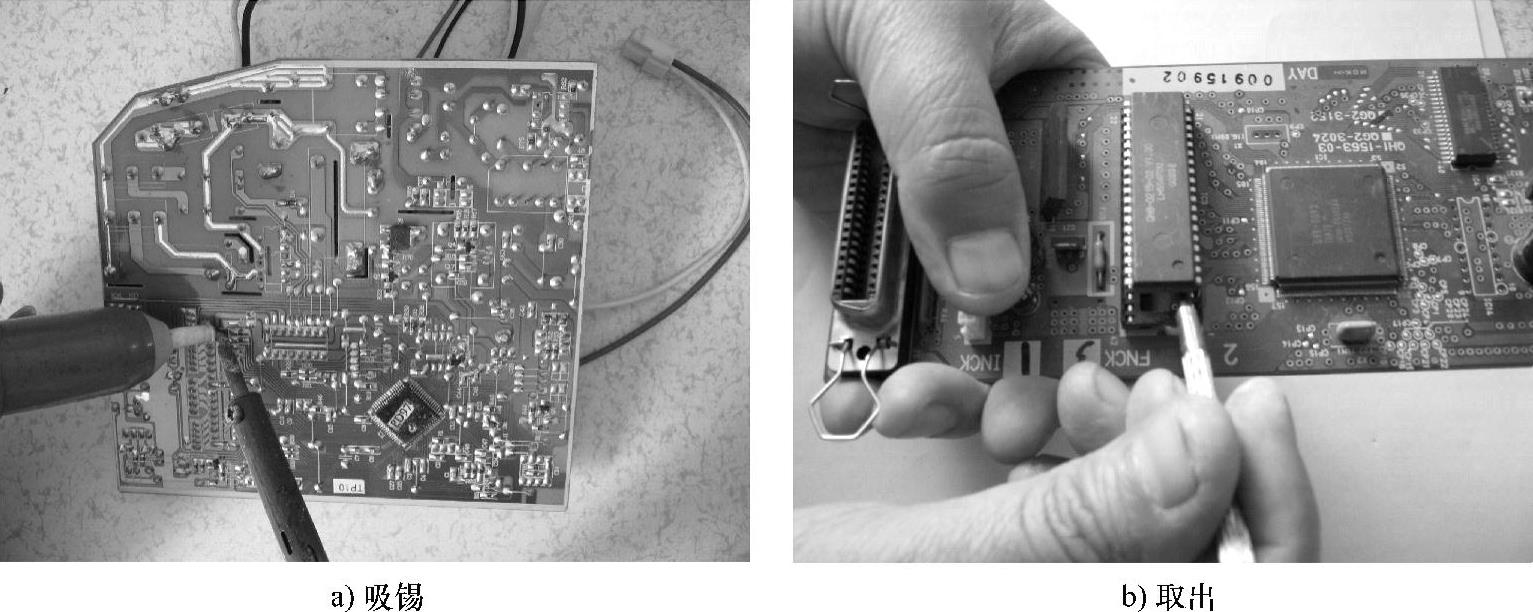

图2-87 吸锡器拆卸集成电路示意图

采用吸锡绳吸锡时，先将吸锡绳放到焊点上，再用30W电烙铁将集成电路引脚的锡熔化，于是焊锡就吸附到吸锡绳上，此时就可取下集成电路。若手头没有吸锡绳，也可用话筒线内的屏蔽线代替，但在吸锡前需要将它粘好松香。

2）悬空法，如图2-88所示，采用悬空法吸锡时，先用30W电烙铁将集成电路引脚上的锡熔化，随后用9号针头或专用的套管插到集成电路的引脚上并旋转，将集成电路的引脚与焊锡和线路板悬空，随后用镊子或“一”字螺丝刀（改锥）将集成电路取下。采用该方法时也可以先将针头插到集成电路引脚上，再用电烙铁将焊锡熔化。

3）热风枪拆卸法。热风枪拆卸法主要是用于拆卸扁平焊接方式的元器件。采用热风枪拆卸时，使用热风枪应注意的事项如下。

①根据所焊元器件的大小，选择不同的喷嘴。

②正确调节温度和风力调节旋钮，使温度和风力适当。例如，吹焊电阻、电容、三极管等小元器件时温度一般调到2～3挡，风速调到1～2挡；吹焊集成电路时，温度一般调到3～5挡，风速调到2～3挡。但由于热风枪品牌众多，拆焊的元器件耐热情况也各不相同，所以热风枪的温度和风速的调节可根据个人的习惯，并视具体情况而定。(www.daowen.com)

③将喷嘴对准所拆元器件，等焊锡熔化后再用镊子取下元器件，如图2-89所示。

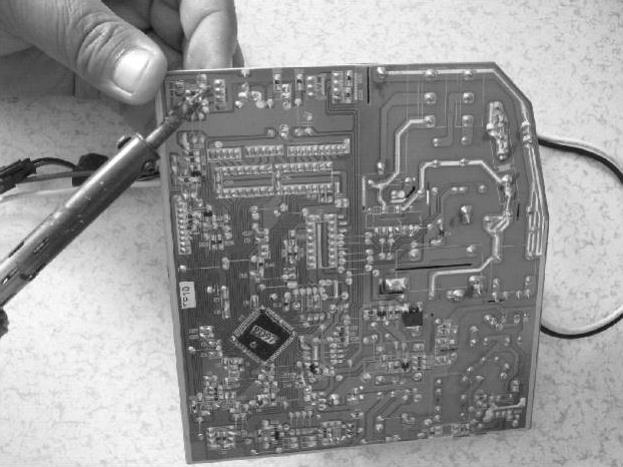

图2-88 针头拆卸集成电路示意图

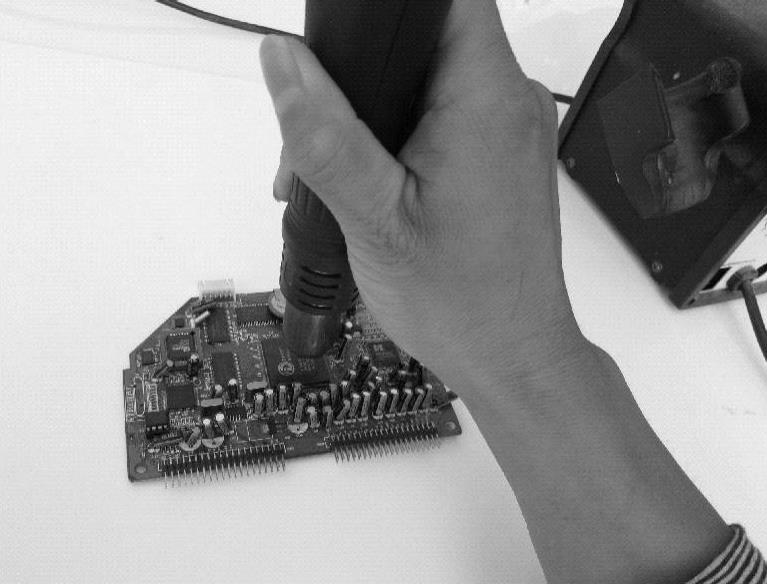

图2-89 热风枪拆卸集成电路示意图

（2）安装

更换集成电路时，将焊孔内的焊锡清除干净，将集成电路插装好，用不漏电的电烙铁迅速焊接好各引脚。

注意

安装集成电路时不能搞错引脚方向。焊接时的速度要快，以免因焊接时间过长，引起集成电路过热损坏，并且更换后需要待温度降到一定值后才能通电，以免导致集成电路过热损坏。

2.电阻、电容的更换

由于电阻、电容、二极管的引脚仅有两个，而三极管的引脚多为三个，通常采用直接拆卸的方法，即一只手持电烙铁对需要拆卸元器件的一个引脚进行加热，用另一只手向一侧掰元器件，就可以拔出该脚，然后再拆卸余下的引脚即可，如图2-90所示。

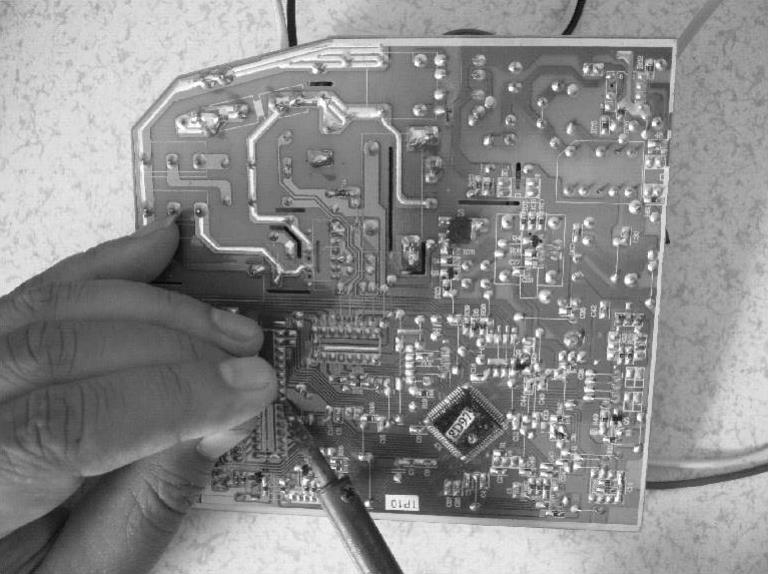

图2-90 直接拆卸电容示意图
