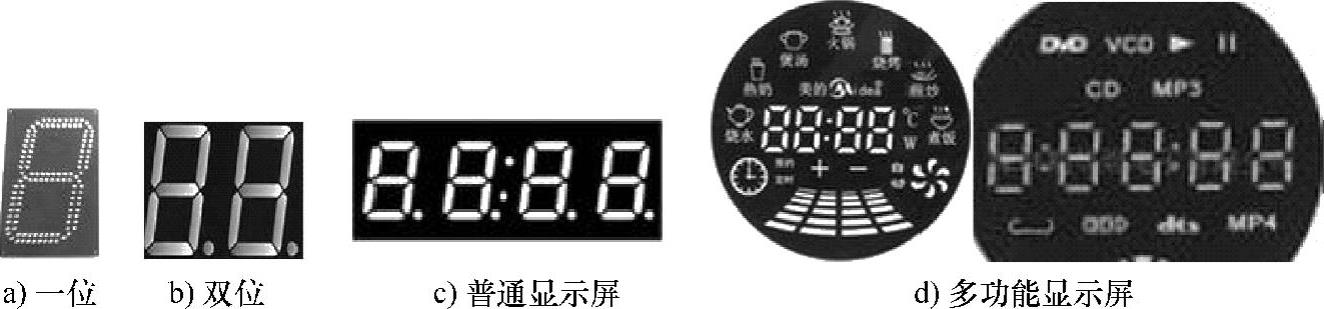

LED数码显示器件是由发光二极管构成的数字、图形显示器件。空调器主要用它进行功能或数字显示。常见的LED数码显示器件如图2-71所示。


图2-71 LED数码显示器件

1.LED数码管的构成

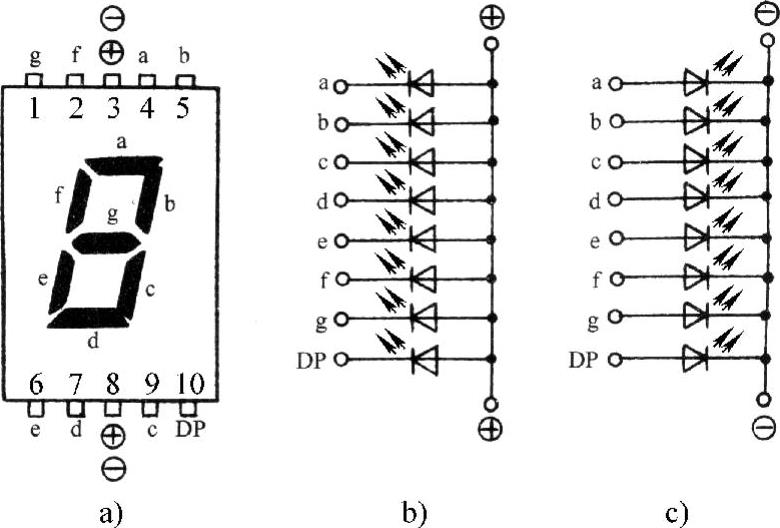

LED数码管有共阳极和共阴极两种,如图2-72a所示。所谓的共阳极,就是7个发光二极管的正极连接在一起,如图2-72b所示;所谓的共阴极,就是将7个发光二极管的负极连接在一起,如图2-72c所示。

a~g脚是7个笔段的驱动信号输入端,DP脚是小数点驱动信号输入端,③、⑧脚的内部相接,是公共阳极或公共阴极。

2.LED数码管的工作原理

对于共阳极数码管,它的③、⑧脚是供电端,接电源;它的a~g脚是激励信号输入端,接在激励电路输出端上。当a~g脚内的一个脚或多个脚输入低电平信号,则相应笔段的发光二极管发光,该笔段被点亮。(www.daowen.com)

对于共阴极数码管,它的③、⑧脚是接地端,直接接地;它的a~g脚也是激励信号输入端,接在激励电路输出端上。当a~g脚内的一个脚或多个脚输入高电平信号,则相应笔段的发光二极管发光,该笔段被点亮。

3.LED数码显示器件的检测

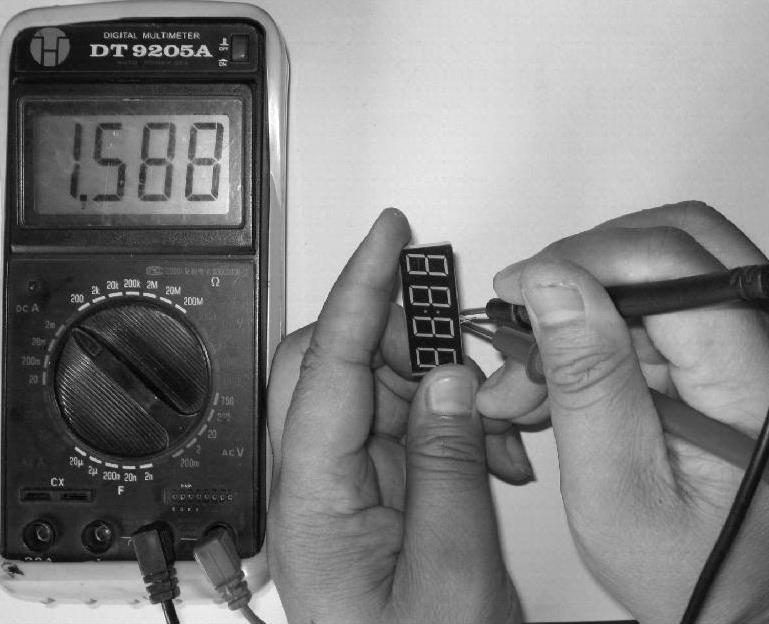

如图2-73所示,将数字式万用表置于“二极管”挡,把红表笔接在发光二极管正极一端,黑表笔接在负极一端,若万用表的显示屏显示1.588左右的数值,并且数码管相应的笔段发光,说明被测数码管笔段内的发光二极管正常,否则该笔段内的发光二极管已损坏。


图2-72 一位LED数码管构成示意图


图2-73 用数字式万用表检测数码管示意图
