电磁继电器是一种电磁型控制器件，通常应用在空调器的压缩机、风扇电动机、电磁阀、空气清新等控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

电磁继电器一般由线圈、铁心、衔铁、触点簧片、外壳、引脚等构成。因它内部的触点是否动作受线圈能否产生电磁场的控制，所以此类继电器叫做电磁继电器。空调器电脑板上应用的典型电磁继电器的实物如图2-64所示。

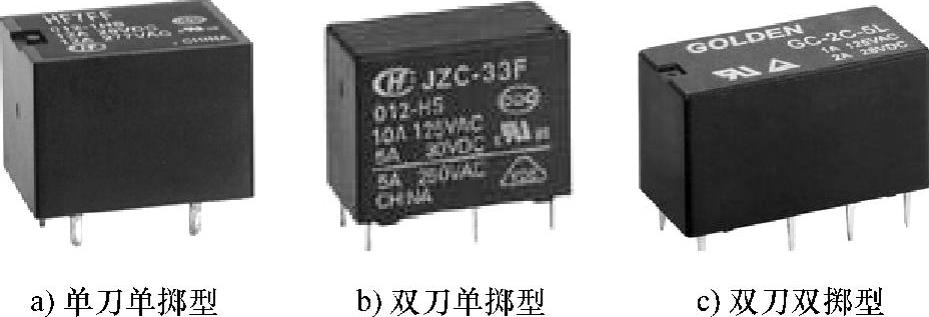

图2-64 电磁继电器实物

1.电磁继电器的分类

电磁继电器根据线圈的供电方式可以分为直流电磁继电器和交流电磁继电器两种，交流继电器的外壳上标有AC字符，而直流继电器的外壳上标有DC字符。电磁继电器根据触点的状态可分为常开型继电器、常闭型继电器和转换型继电器三种。三种电磁式继电器的电路符号如表2-2所示。

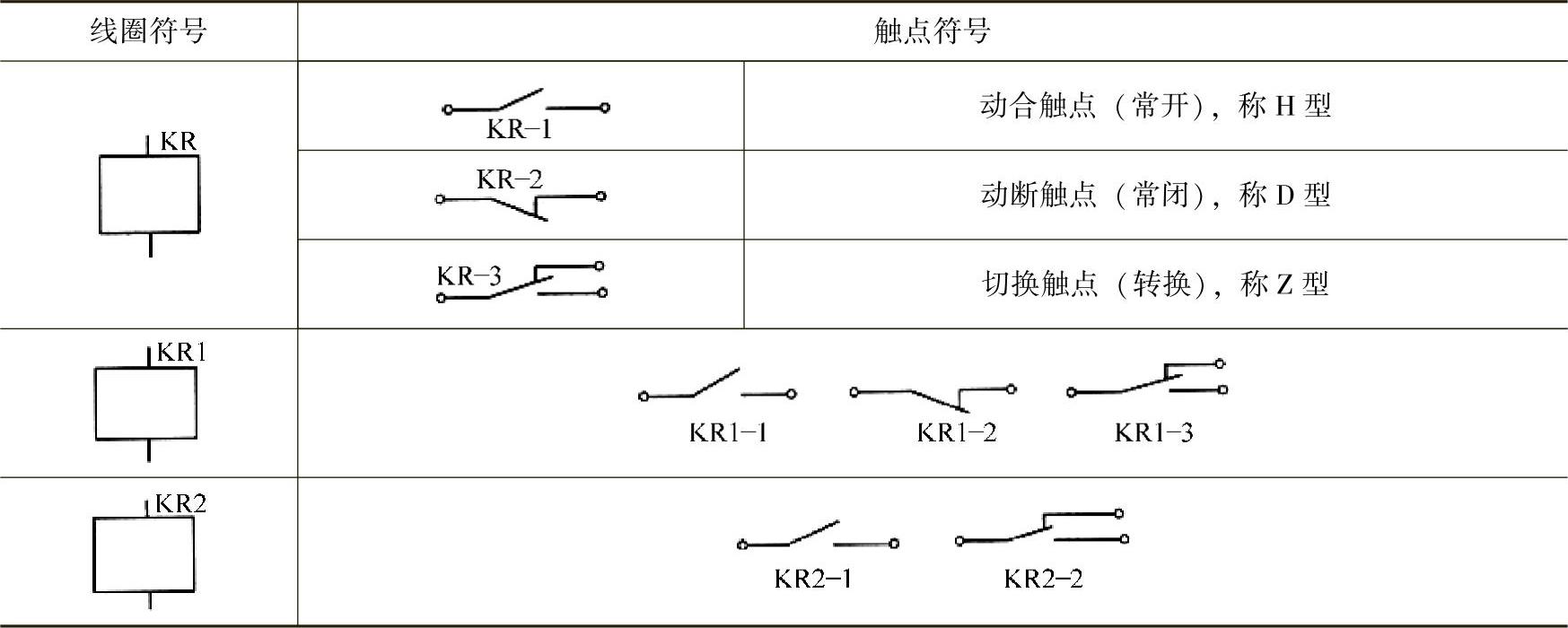

表2-2 三种电磁继电器的电路符号

（1）常开型继电器

常开型继电器也叫动合型继电器，通常用“合”字的拼音字头H表示。此类继电器的线圈没有导通电流时，触点处于断开状态，当线圈通电后触点就闭合。

（2）常闭型继电器

常闭型继电器也叫动断型继电器，通常用“断”字的拼音字头D表示。此类继电器的线圈没有电流时，触点处于接通状态，通电后触点就断开。

（3）转换型继电器

转换型继电器用“转”字的拼音字头Z表示，转换型有3个一字排开的触点，中间的触点是动触点，两侧的是静触点。此类继电器的线圈没有导通电流时，动触点与其中的一个触点接通，而与另一个断开，当线圈通电后触点移动，与原闭合的触点断开，与原断开的触点接通。(www.daowen.com)

2.电磁继电器的检测

（1）检测线圈的直流电阻

继电器的型号不一样，其线圈的直流电阻也不一样，通过检测线圈的直流电阻，可判断继电器是否正常。

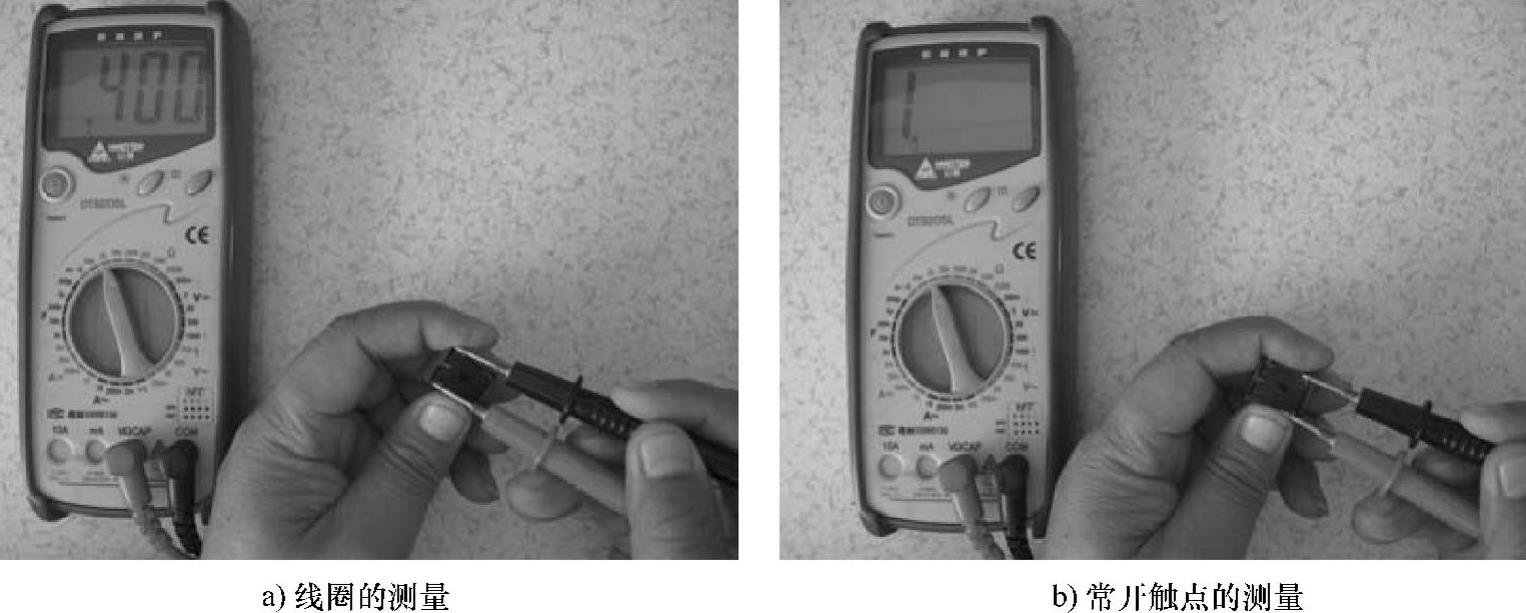

如图2-65a所示，将数字式万用表置于2k挡，将两表笔分别接到继电器线圈的两引脚，测量线圈的阻值为330Ω，若阻值与标称值基本相同，说明线圈正常；若阻值为∞，说明线圈开路；若阻值小，则说明线圈短路。但是，通过万用表测量线圈的阻值是很难判断线圈是否匝间短路的。

（2）检测继电器触点的接触电阻

如图2-65b所示，将万用表置于通断测量挡，表笔接常闭触点两个引脚间的阻值为∞，说明触点正常；若阻值为0，说明触点粘连。而常闭型继电器的触点间阻值应为0，并且蜂鸣器鸣叫，否则说明触点损坏。

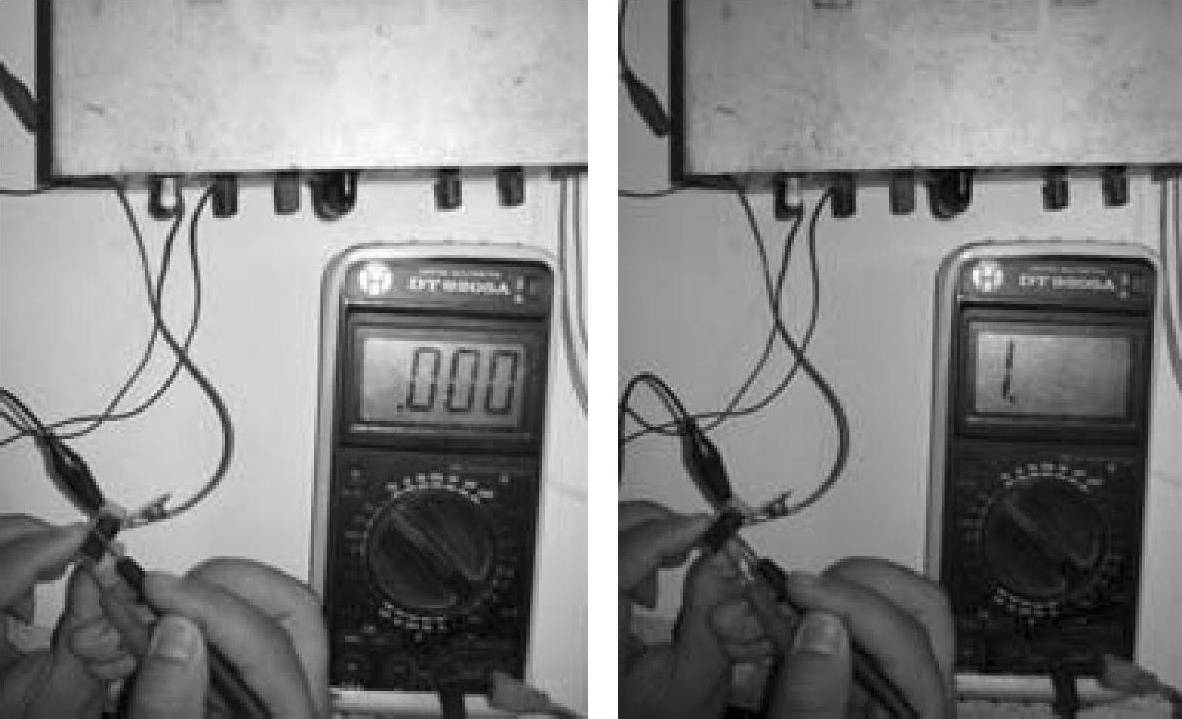

如图2-66所示，用直流稳压电源为继电器的线圈供电，使衔铁动作，将常闭转为断开，而将常开转为闭合，再检测触点引脚的阻值，阻值正好与未加电时的测量结果相反，说明该继电器正常。否则，说明该继电器损坏。

图2-65 常开型电磁继电器的测量

图2-66 电磁继电器通电后检测示意图

3.电磁继电器的更换

电磁继电器损坏后必须采用相同规格的同类产品更换，否则不仅会给安装带来困难，而且可能会产生新的故障。
