电感线圈简称电感，它是一种电抗元件，将一根导线绕在磁芯上就构成一个电感，一个空心线圈也属于一个电感。在电路中用字母L表示。它在电路里主要的作用是扼流、滤波、调谐、延时、耦合、补偿等。

1.电感的特性

电感的主要物理特性是将电能转换为磁能，并存储起来，它是一个存储磁能的元件。电感在电路中的一些特殊性质与电容刚好相反。电感中的电流不能突变，这与电容两端的电压不能突变的原理相似。因此，在电路分析中常称电感和电容为“惯性元件”。

2.电感的单位

电感的单位是亨（H），常用的单位有毫亨（mH）、微亨（μH），其换算关系是1H=1000mH，1mH=1000μH。

3.电感的分类

常见的电感通常有空心电感、铁氧体电感、色环电感、贴片电感等。其中，色环电感和色环电阻的外形基本相同，而贴片电感和贴片电容相似，它们基本没有应用在空调器控制电路中。下面仅介绍空心电感和铁氧体电感。

（1）空心电感

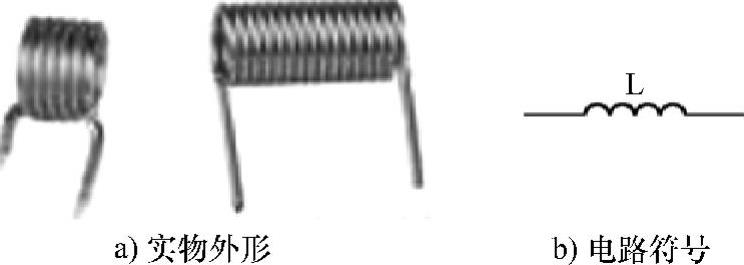

所谓空心电感，就是导线在非磁导体绕制而成，这种电感的电感量小，无记忆，很难达到磁饱和，所以得到了广泛的应用。典型的空心电感和电路符号如图2-42所示。

图2-42 空心电感

提示

所谓磁饱和，就是周围磁场达到一定饱和度后，磁力不再增加，也就不能工作在线性区域了。

（2）铁氧体电感

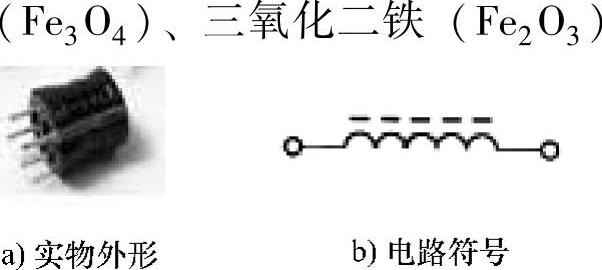

铁氧体不是纯铁，是铁的氧化物，主要由四氧化三铁和其他一些材料构成，是一种磁导体。而铁氧体电感就是在铁氧体的上面或外面绕上导线构成的。这种电感的优点是电感量大、频率高、体积小、效率高，但也存在容易磁饱和的缺点。常见的铁氧体电感和电路符号如图2-43所示。

(www.daowen.com)

图2-43 铁氧体电感

4.电感量的标注

电感的电感量通常采用直标法、色环标注法和色点标注法。目前空调器采用的电感多使用直标法。所谓直标法，就是直接在电感表面上标明其电感量的大小，如2.2μH、3.9mH等。

5.电感的串联

一个电感的一端接另一个电感的一端，称为串联。串联后电感的电感量为各电感量的和，若电感L₁和电感L₂串联，则串联后的电感量L=L₁+L₂。例如，L₁、L₂都是2.2μH的电感，那么串联后的电感量为4.4μH。

6.电感的并联

两个电感的两端并接，称为并联。并联后电感的电感量的倒数为各电感倒数之和，若电感L₁和L₂并联，则L=L₁×L₂/（L₁+L₂）。例如，L₁、L₂都是10μH的电感，那么并联后的电感量为5μH。

7.电感的检测

电感的判别常采用代换法和仪器检测法。仪器检测法除了可以用电感测量仪器或万用表的电感挡（L）来判断它是否正常，也可采用指针式万用表的R×1挡或数字式万用表的R×200电阻挡或二极管挡检测电感的阻值来判断它是否正常。

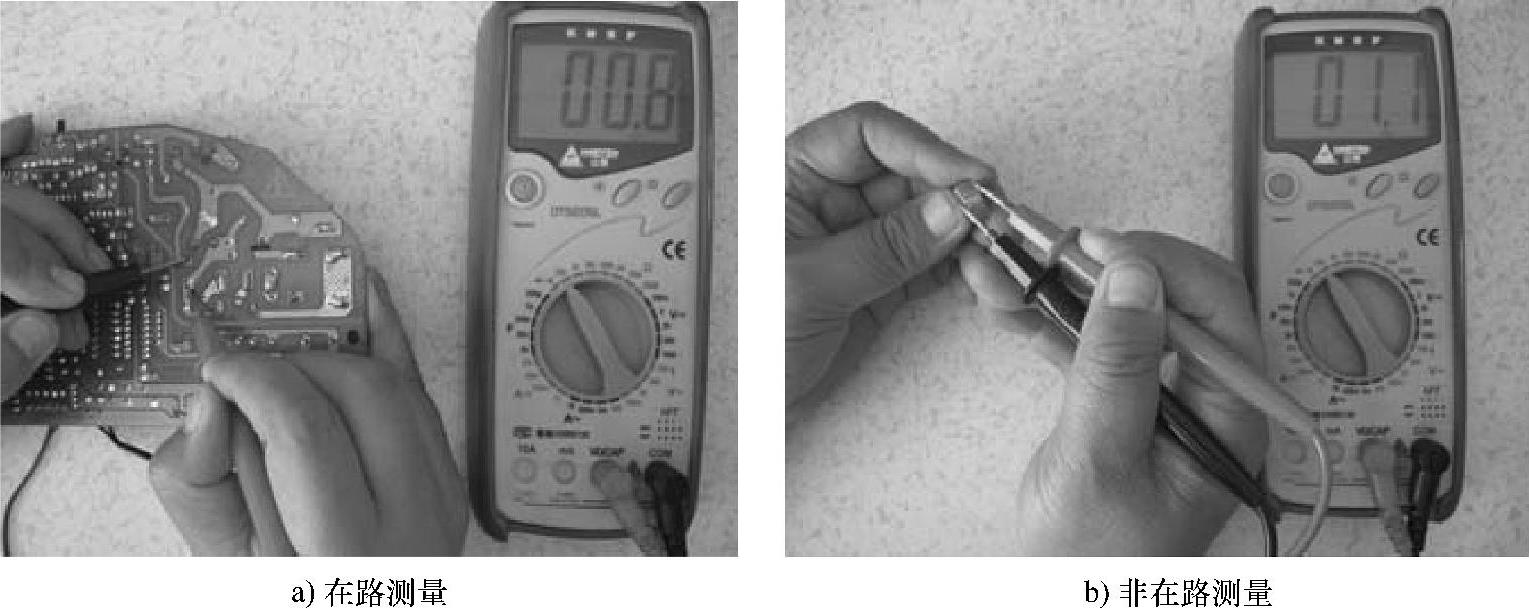

如图2-44所示，先将万用表置于二极管挡，红、黑表笔接电感的两端，此时显示屏显示的一般为零点几欧姆到几十欧姆。若阻值过大，说明开路；若阻值偏小，说明匝间短路。

方法与技巧

在检测电脑板上的电感时，可先采用在路测量法进行判断，若发现异常，再焊开一个引脚后进一步检测，确认它是否正常。

图2-44 判断电感好坏的示意图
