1.晶闸管的特点

晶闸管也称可控硅，是一种能够像闸门一样控制电流大小的半导体器件。因此，晶闸管主要是作为开关应用在供电回路或保护电路中。晶闸管有单向晶闸管（SCR）、双向晶闸管（TRIAC）、可关断晶闸管（GOT）、温控晶闸管、光控晶闸管和逆导晶闸管等多种。常见的晶闸管实物如图2-39所示。

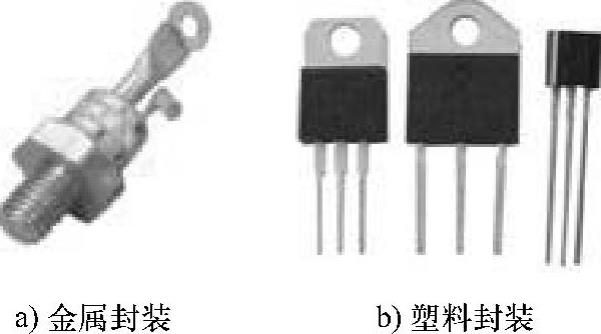

图2-39 常见的晶闸管实物

2.晶闸管的命名方法

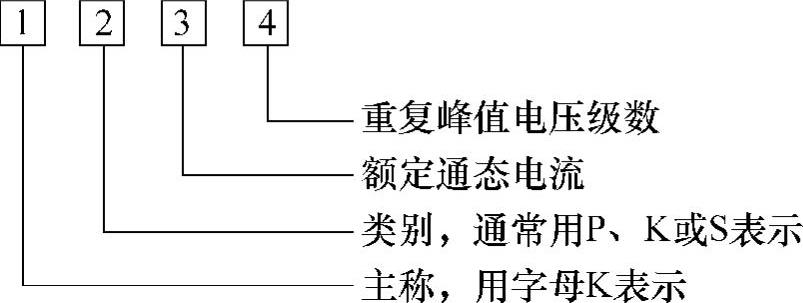

国产晶闸管的型号命名方法主要由四部分组成，各部分的含义如下：

市场上的晶闸管种类繁多，产品不断更新换代，为了让读者更好地了解晶闸管命名方法和特点，下面通过两个典型的晶闸管型号进行介绍。

KP2-3型晶闸管，K表示晶闸管，P表示为普通反向阻断型，2表示额定通态电流为2A，3表示重复峰值电压为300V。

KS10-6型晶闸管，K表示晶闸管，S表示为双向型（双向晶闸管），10表示额定通态电流为10A，6表示重复峰值电压为600V。

3.单向晶闸管

单向晶闸管也叫单向可控硅，它的英文名称是Silicon Controlled Rectifier，缩写为SCR。由于单向晶闸管具有成本低、效率高、性能可靠等优点，所以被广泛应用在可控整流、交流调压、逆变电源、开关电源等电路中。由于空调器电脑板一般不采用单向晶闸管，所以这里不介绍单向晶闸管的识别与检测。

4.双向晶闸管(www.daowen.com)

双向晶闸管也叫双向可控硅，它的英文缩写是TRIAC。由于双向晶闸管具有成本低、效率高、性能可靠等优点，所以被广泛应用在交流调压、电动机调速、灯光控制等电路中。

（1）构成和特点

双向晶闸管是两个单向晶闸管反向并联，所以它具有双向导通性能，即只要门极G输入触发电流后，无论T1（或A1）、T2（或A2）间的电压方向如何，它都能够导通。它的等效电路和符号如图2-40所示。

（2）引脚和触发性能的判断

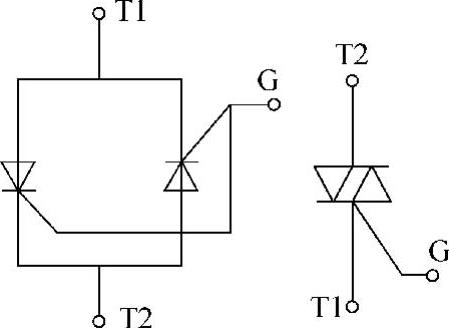

图2-40 双向晶闸管的 等效电路和符号

提示

由于双向晶闸管的触发电流较大，所以应采用R×1挡进行触发，而采用其他挡位时很难将其触发导通。

采用指针式万用表对双向晶闸管的引脚进行识别或对其好坏进行检测的方法步骤如图2-41所示。

首先，将指针式万用表置于R×1挡，任意测双向晶闸管两个引脚的阻值，当一组的阻值为几十欧姆时，说明这两个引脚的特性为G极和T1极，剩下的引脚为T2极，如图2-41a所示。随后，假设T1和G极中的任意一脚为T1，将黑表笔接T1，红表笔接T2极，此时的阻值为无穷大，说明晶闸管截止，如图2-41b所示。再用表笔瞬间短接T2、G极，为G极提供触发电压，如果阻值由无穷大变为20Ω左右，说明晶闸管被触发导通并维持导通，如图2-41c、图2-41d所示。调换表笔重复上述操作，结果相同时，说明假定正确。若调换表笔操作时，阻值仅能在短时间内为几十欧姆，随后增大，则说明晶闸管不能维持导通，假定的G极实际为T1极，而假定的T1极实际为G极；若被测管不能触发导通，说明触发电流小或被测管异常。

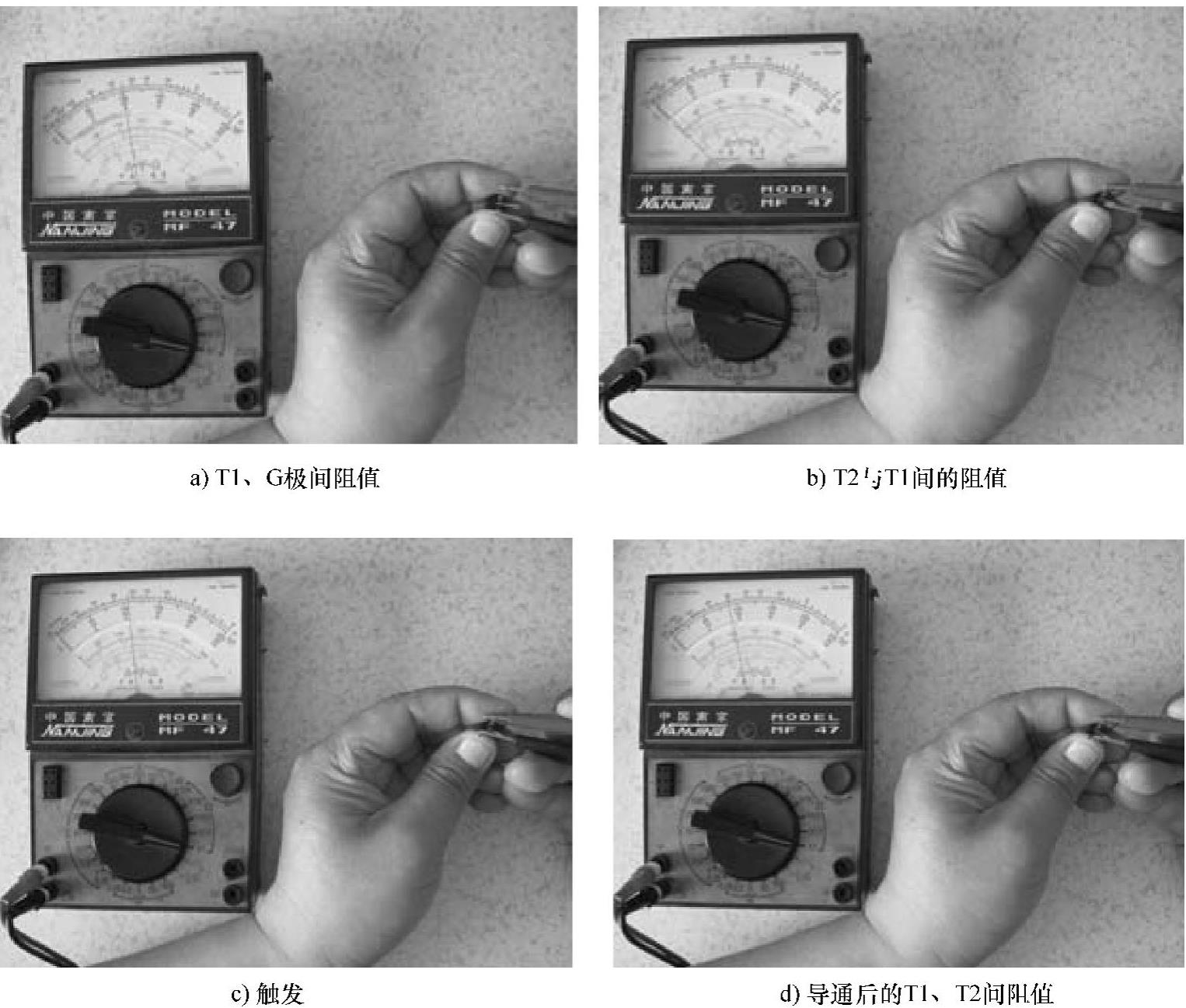

图2-41 双向晶闸管好坏及触发能力的测量
