三极管(transistor)也称晶体管或晶体三极管,它是电子产品中应用最广泛的半导体器件之一。

1.三极管的识别

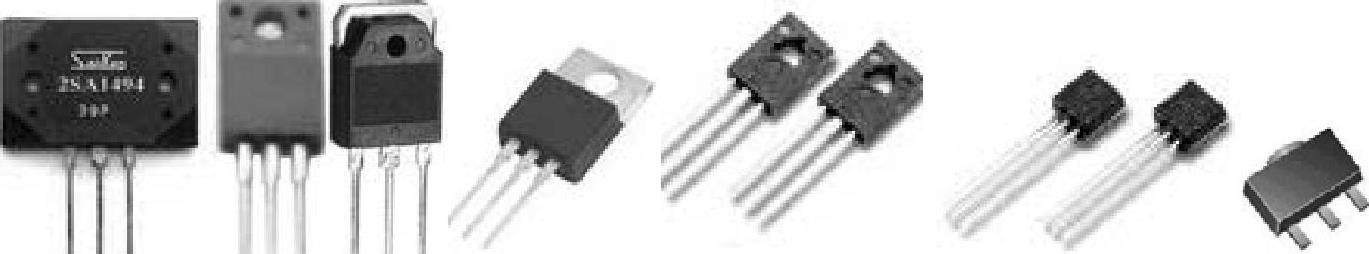

三极管在电路中通常起放大与开关作用,放大器工作在三极管的线性区域,开关电路中的三极管工作在饱和区与截止区。通过设置三极管电路不同的参数及外围电路,可以构成多种多样的电路。三极管的三个电极分别为基极(base,简称为b)、集电极(collector,简称为c)与发射极(emitter,简称为e)。常用的三极管实物如图2-32所示。

2.三极管的分类

三极管按构成的材料可分为硅三极管和锗三极管,常用的是硅三极管。按结构不同可分为NPN型与PNP型;按功率可分为小功率三极管、中功率三极管和大功率三极管;按封装结构可分为塑料封装三极管和金属封装三极管,常用的是塑料封装三极管;按工作频率可分为低频三极管和高频三极管;按功能可分为普通三极管、达林顿三极管、带阻三极管、光敏三极管等,常用的是普通三极管;按焊接方式可分为插入式焊接和扁平式焊接。


图2-32 三极管实物

3.普通三极管的检测

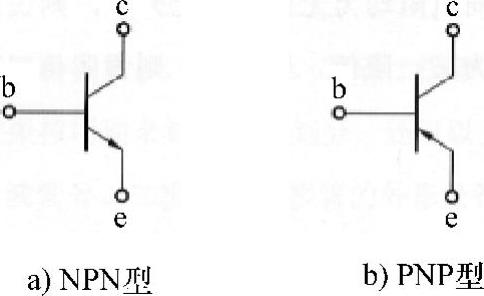

普通三极管由两个PN结构成,普通三极管的电路符号如图2-33所示。普通三极管的检测可以使用指针式万用表电阻挡,也可以使用数字式万用表的二极管挡。


图2-33 普通三极管的电路符号

提示

如图2-33所示为了和集电极进行区别三极管的发射极上都画有箭头箭头的方向代表发射结在正向电压下的电流方向箭头向外的是NPN型三极管箭头向内的是PNP型三极管用万用表测量管子基极和发射极PN结的正向压降时硅管的正向压降一般为0.5~0.7V锗管的正向压降多为0.2~0.4V

(1)三极管的在路测量

怀疑电脑板上的三极管异常时,可先采用在路法测量它是否正常。在路测量时,若所测的阻值低于正常值,除了怀疑被测的三极管是否异常,还应考虑电脑板上是否有小阻值器件与被测三极管并联。

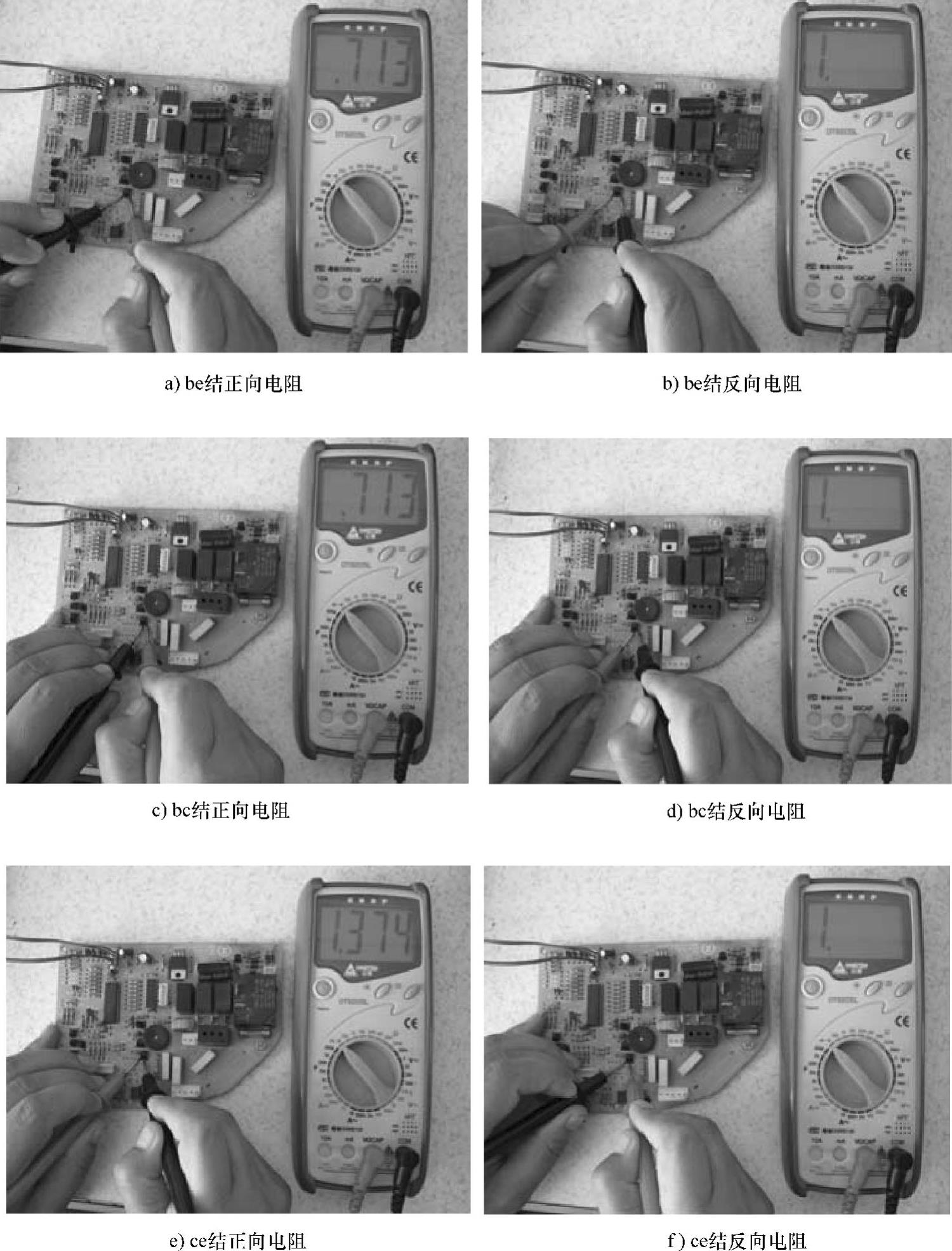

1)NPN型三极管。使用数字式万用表在路测量NPN型三极管时,先将它置于二极管挡。下面以常见的2SC1815为例介绍测试方法,如图2-34所示。

首先,将红表笔接三极管的b极,黑表笔接e极,测be结的正向电阻(正向导通压降)时,显示屏显示的数字为0.713左右;调换表笔测be结的反向电阻(反向导通压降)时,屏幕显示的数字为1,说明阻值为无穷大。其次,将红表笔接三极管的b极,黑表笔接c极,测bc结的正向电阻时,显示屏显示的数字为0.713左右;调换表笔测bc结的反向电阻时,屏幕显示的数字为1,说明阻值为无穷大。最后,测ce结的正向电阻时,显示屏显示的数字为1.374左右;调换表笔测ce结的反向电阻时,屏幕显示的数字为1,说明阻值为无穷大。

2)PNP型三极管。使用数字式万用表在路测量PNP型三极管时,也使用二极管挡。下面以常见的9012为例介绍测试方法,如图2-35所示。

黑表笔接三极管的b极,红表笔分别接c极和e极,所测的正向电阻(正向导通压降)都应为0.72Ω左右;用红表笔接b极,黑表笔接c、e极时,测它们的反向电阻(反向导通压降)时,荧光屏显示的数字为1,说明阻值为无穷大;c、e极间的正向电阻为1.246Ω左右,反向电阻的阻值为无穷大。


图2-34 NPN型三极管的在路测量

(2)三极管的非在路测量

1)管型与引脚的判别。判断三极管管型、引脚(电极)时既可以采用数字式万用表的二极管挡,也可以采用指针式万用表的电阻挡。下面介绍用数字式万用表判断三极管的管型和引脚的方法。(www.daowen.com)

提示

日本产三极管如2SA7332SC9452SD1887的基极都在一侧而国产三极管如3DG123DD153DK4的中间脚是基极


图2-35 PNP型三极管的在路测量

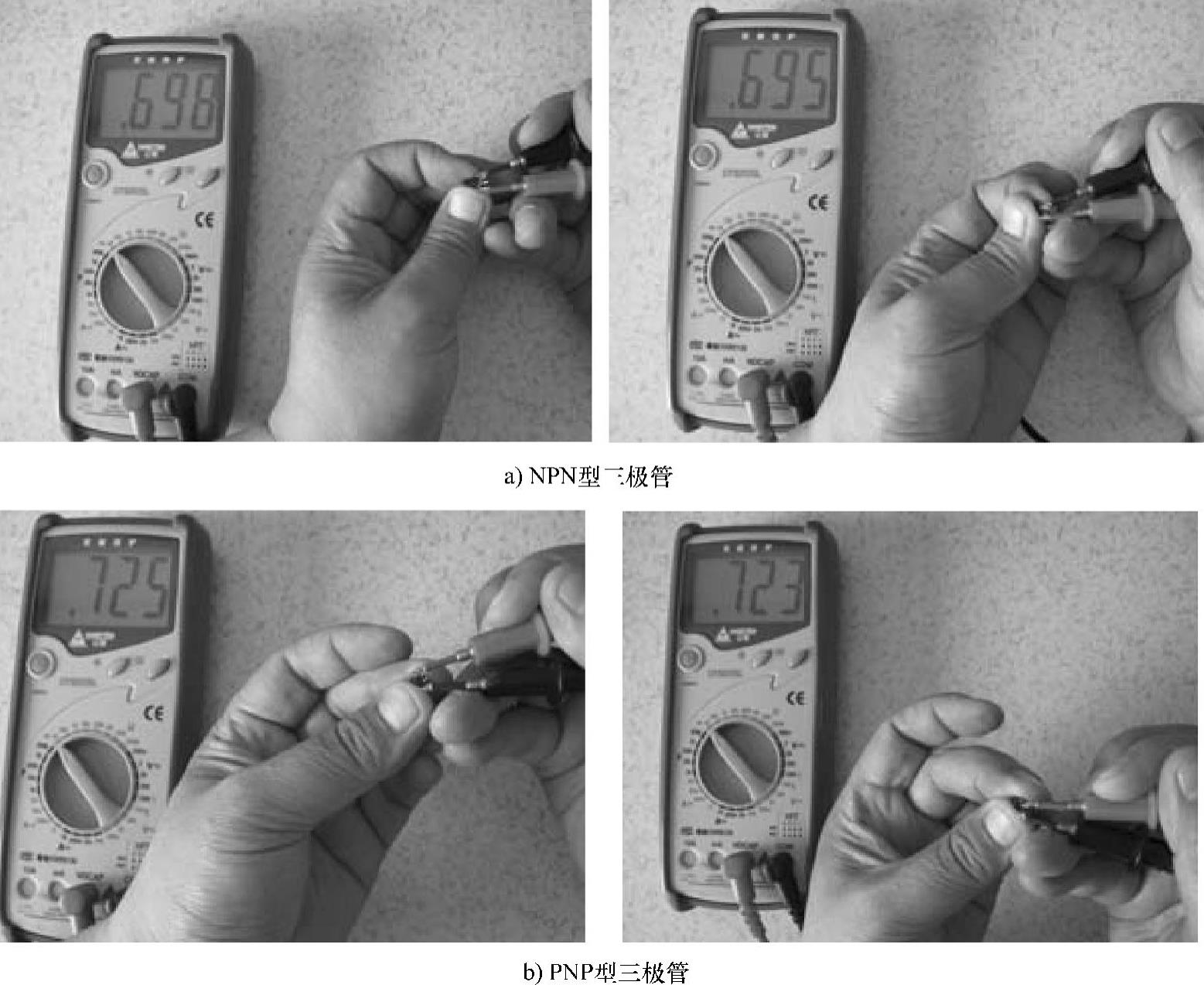

首先,将万用表置于二极管挡,用红表笔接三极管假设的基极,再用黑表笔分别接另外两个引脚,若显示屏显示的数值都为0.6~0.72左右,说明假设引脚的确是基极,并且该管为NPN型三极管,如图2-36a所示。否则重新假设基极,再进行判断。

若黑表笔接假设的基极,用红表笔接另外两个引脚,若显示屏显示0.7左右的数字,说明该管是PNP型三极管,并且黑表笔接的就是基极,如图2-36b所示。


图2-36 三极管管型与引脚的判断

2)好坏的判别。当在路测量三极管异常或购买三极管时,则需要进行非在路测量,确认它们是否正常。

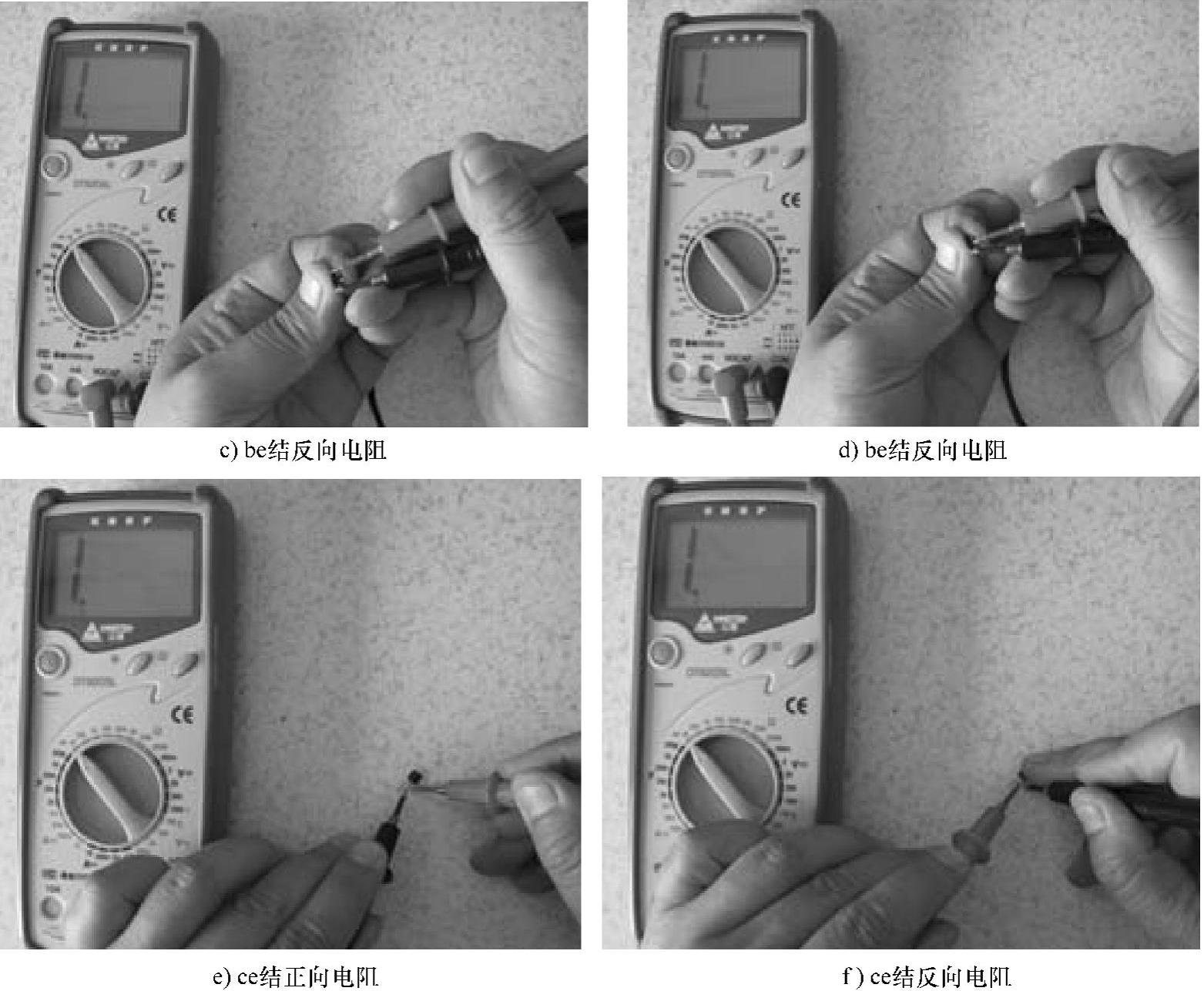

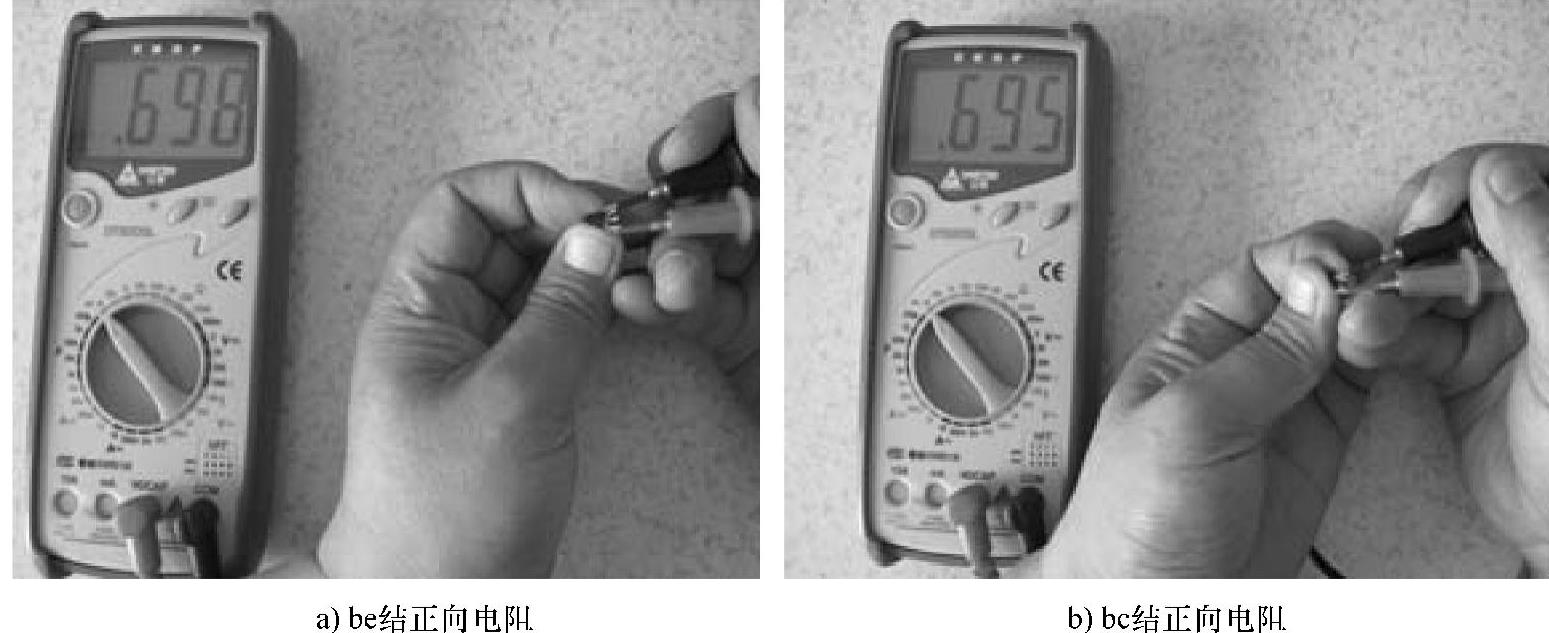

NPN型三极管的测量:使用数字式万用表的二极管挡进行非在路测量NPN型三极管时,下面以常见的2SC945为例介绍测量方法与步骤,如图2-37所示。


图2-37 NPN型三极管的非在路测量


图2-37 NPN型三极管的非在路测量(续)

首先,将红表笔接被测管的b极,黑表笔分别接c极和e极,测正向电阻的阻值都应为0.695Ω左右;用黑表笔接b极,红表笔接c、e极时,测bc、be结反向电阻的阻值时,显示屏显示1,说明反向电阻的阻值都为无穷大;而c、e极间的正向电阻、反向电阻的阻值都为无穷大。

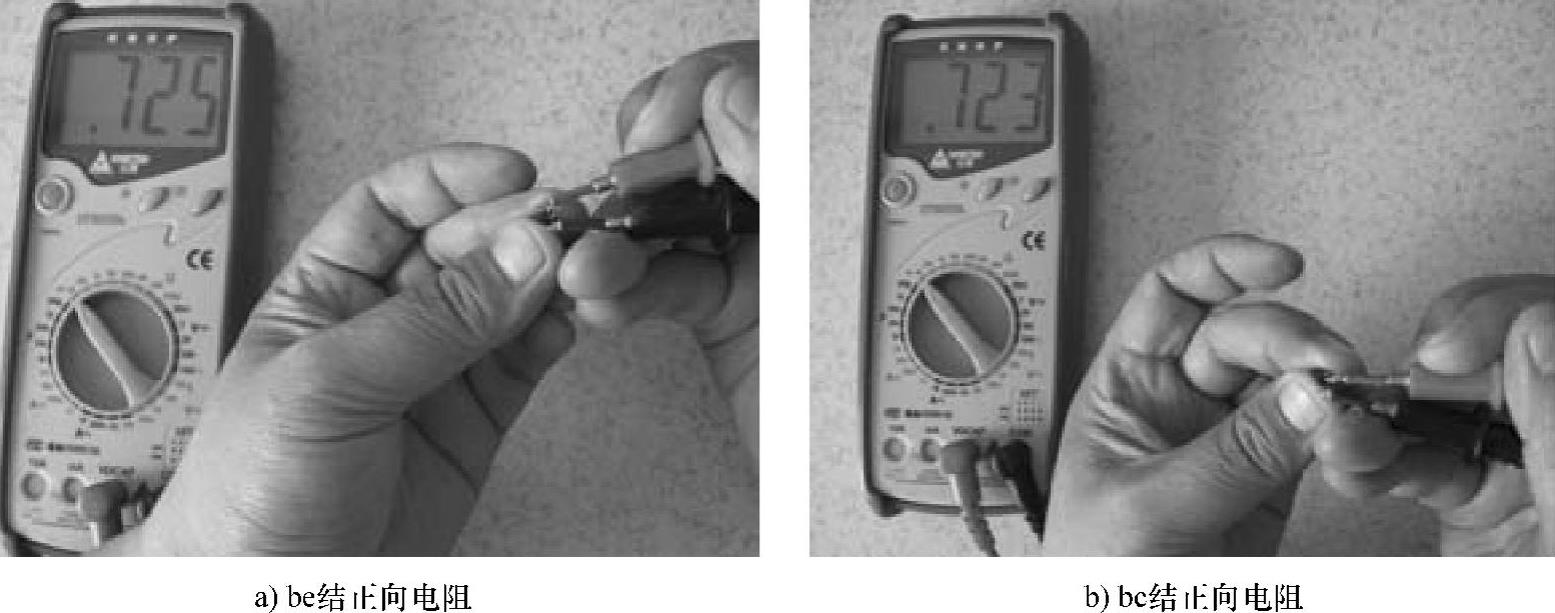

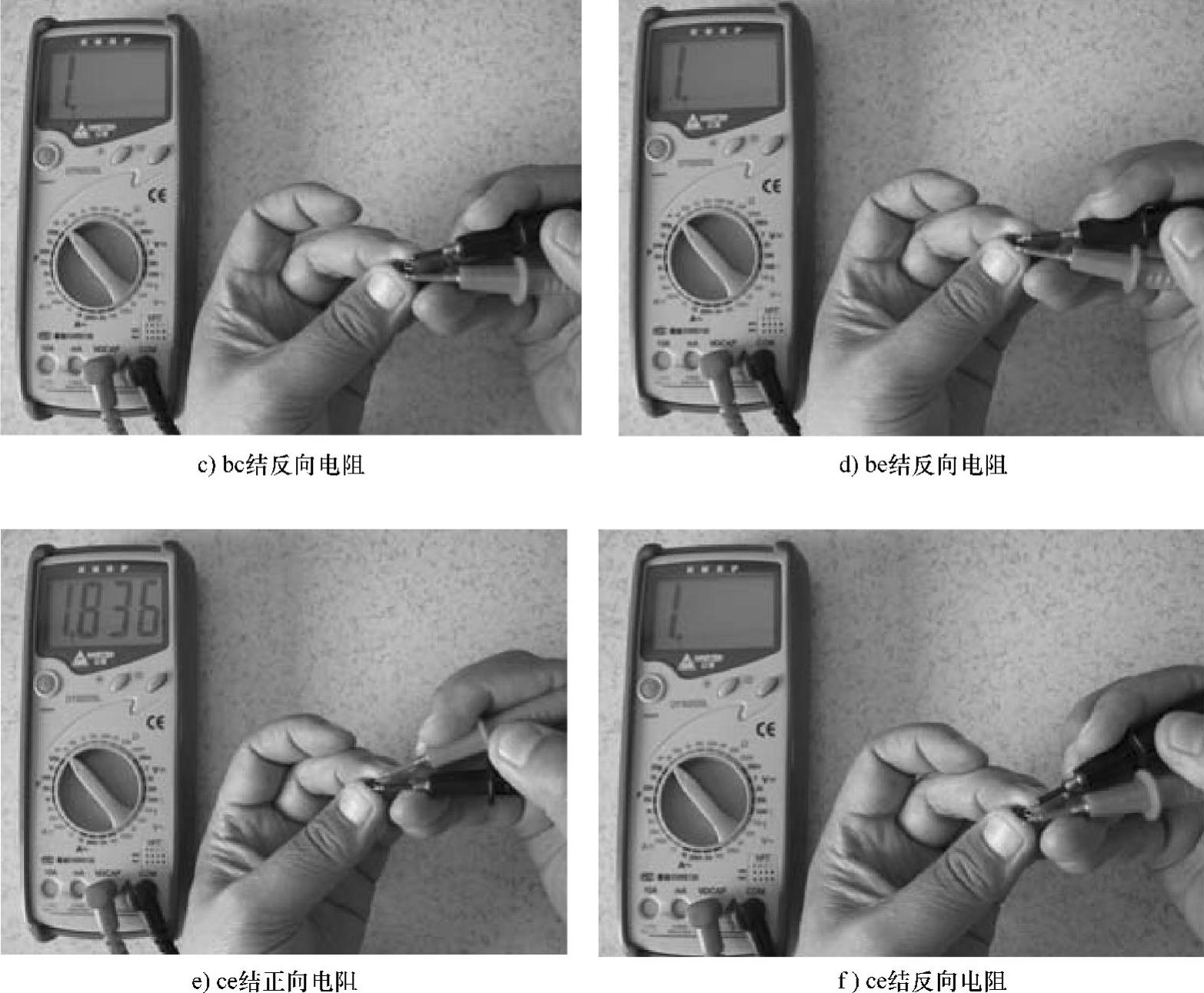

PNP型三极管的测量:使用数字式万用表的二极管挡进行非在路测量PNP型三极管时,下面以常见的2SA733为例介绍测量方法与步骤,如图2-38所示。


图2-38 PNP型三极管的非在路测量


图2-38 PNP型三极管的非在路测量(续)

黑表笔接三极管的b极,红表笔分别接e极和c极,测be、bc结的正向电阻(正向导通压降)时,显示屏显示的数字为0.725左右;用红表笔接b极,黑表笔接c、e极时,测bc、be结的反向电阻(反向导通压降)时,屏幕显示的数字为1,说明反向阻值为无穷大。而测ce结正向电阻时显示的数字为1.836,测反向电阻时显示的数字为1,说明阻值为无穷大。
