空调器典型的室内风扇电动机（简称室内风机）电路由微处理器IC1、存储器IC2、固态继电器IC3等构成，如图1-16所示。

1.室内风扇电动机电路

（1）电动机驱动

制冷/制热期间，微处理器IC1的室内风扇电动机供电控制端①脚输出同步触发脉冲信号。该信号通过R1限流，为固态继电器IC3内的发光管供电，使它内部的双向晶闸管导通，220V市电电压通过IC3为室内电动机供电，启动风扇电动机运转，开始为室内机通风，确保室内热交换器能够完成热交换功能。当IC1的①脚没有触发脉冲输出时，IC3内的发光管因无导通电流而熄灭，致使它内部的双向晶闸管截止，室内风扇电动机因失去供电而停转。

另外，在制热初期，微处理器IC1根据检测到的室内热交换器盘管温度较低，使①脚输出的控制信号占空比较小，控制室内风扇电动机处于低速或微风运转状态，以免为室内吹冷风，待室内热交换器的温度达到一定高度时，IC1的①脚输出的控制信号占空比增大，使室内风扇电动机的转速提高。

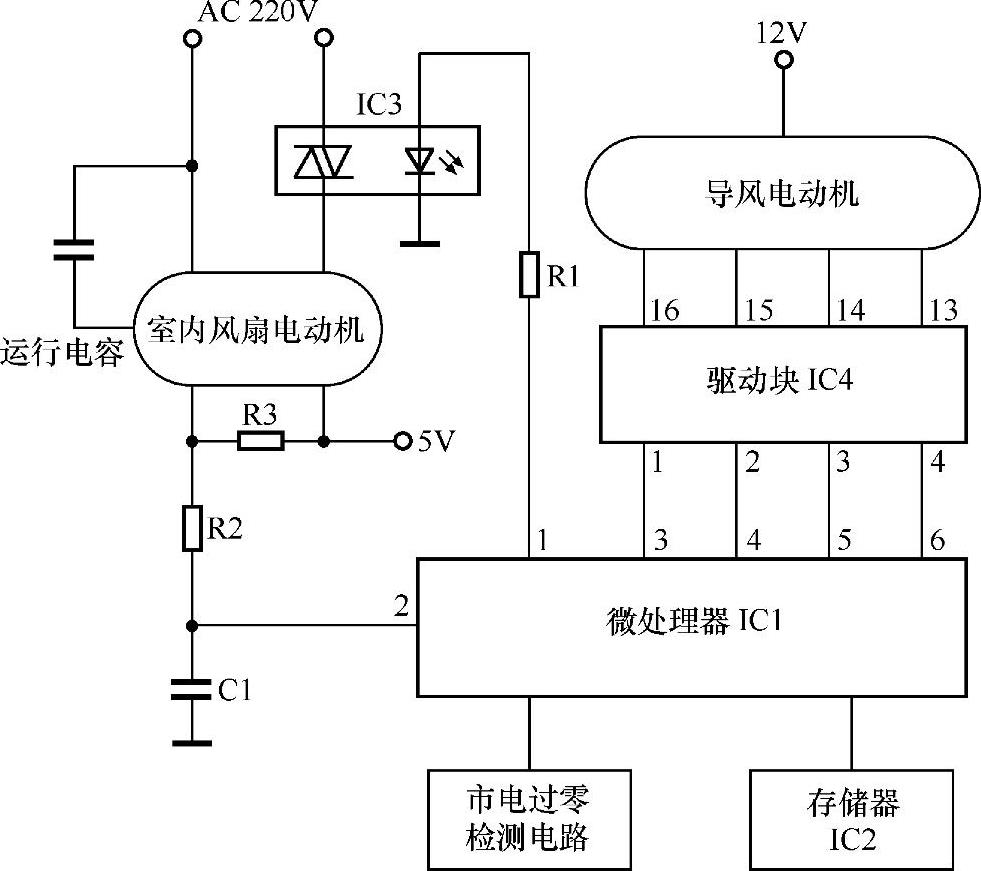

图1-16 空调器典型的室内风扇、导风电动机电路

提示

因交流固态继电器主要由发光二极管和晶闸管构成，所以许多资料将它误称为光耦晶闸管或光耦可控硅。另外，部分空调器的室内风扇电动机的供电也采用电磁继电器控制方式，也有部分空调器的室内风扇电动机采用的是直流无刷电动机。

（2）相位检测电路

典型室内风扇电动机相位检测电路由微处理器IC1、霍尔传感器等构成。霍尔传感器安装在风扇电动机内，当室内风扇电动机旋转后，霍尔传感器就会输出相位正常的检测信号，即PG脉冲信号。该脉冲通过电阻R2限流，再经C1滤除高频杂波后，加到微处理器IC1的②脚。只有IC1输入正常的PG信号后，IC1才能输出信号使空调器正常工作。一旦IC1没有PG信号输入或输入的信号异常时，IC1会断定室内风扇电动机异常，不再输出室内风扇电动机驱动信号，此时部分空调器会产生室内风扇电动机不能旋转的故障，而部分空调器的微处理器检测到室内风扇电动机不转后，会输出控制信号使整机停止工作，并通过显示屏或指示灯显示室内风扇电动机不转的故障代码。

（3）常见故障

室内电动机电路异常产生的主要故障：一是室内风扇电动机始终不转；二是启动运转后就停转；三是室内风扇电动机始终运转，即通电后就会运转。由于空调器电脑板都具有室内风扇电动机停转保护功能，所以室内风扇电动机不转或转速异常后，通常微处理器会发出保护信号，使室内机停止工作、显示室内机风扇电动机异常故障代码等故障。

（4）故障检测

室内风扇电动机始终不转的故障原因：一是R1、IC3异常，使室内风扇电动机因无供电不能启动；二是室内风扇电动机的启动电容（运行电容）异常；三是室内风扇电动机异常。(www.daowen.com)

首先，听室内风扇电动机能否发出“嗡嗡”声，若有，检查运行电容是否开路；若正常，则检查电动机。若电动机不能发出“嗡嗡”声，测电动机有无供电，若有，检查电动机；若没有，说明供电电路异常。此时，测IC3的发光管有无供电，若有，检查IC3；若没有，检查R1和IC3。

若风扇电动机通电后就运转，故障原因多是IC3内晶闸管的A、K极间击穿，此时，在路测量就可以确认。

若室内风扇电动机启动后就停转，故障原因多是因PG信号形成电路异常所致。此时，测IC1的②脚有无检测信号输入，若有，检查IC1；若没有，检查R3、R2和C1正常后，再检查室内风扇电动机。

方法与技巧

怀疑相位检测脉冲PG异常时，可在拨动风扇扇叶的同时，测C1两端有波动或跳变的电压，说明有PG脉冲，检查微处理器、存储器；若C1两端没有电压或电压不能变化，说明没有PG脉冲输出，则检查R2、R3、C1和霍尔传感器。

2.导风电动机电路

变频空调器的导风电动机有的采用交流同步电动机（简称同步电动机），有的采用直流步进电动机（简称步进电动机）。交流同步电动机的供电比较简单，通过微处理器控制继电器就可以为它供电；而步进电动机有4个绕组，不仅需要12V直流电压供电，而且需要4个驱动信号，所以电路比较复杂。下面介绍采用步进电动机方式的导风电动机供电电路。

（1）控制过程

4个绕组都由12V直流电压供电，而它们的激励信号来自驱动块IC4的⑫⑫⑬～⑫⑫⑯脚。需要该电动机运转时，IC1的③～⑥脚输出的激励脉冲加到IC4的①～④脚，通过它内部的4个非门倒相放大后，从⑫⑫⑬～⑫⑫⑯脚输出的激励信号驱动导风电动机运转，控制风扇摆动，将室内机风扇吹出的风多方向、大角度吹向室内。

（2）典型故障

微处理器IC1或驱动块IC4异常会产生导风电动机不转或运转异常的故障。

（3）故障检测

检测IC1的③～⑥脚输出的脉冲激励信号是否正常，若正常，说明驱动块IC4或电动机异常；若不正常，说明IC1异常。若驱动块IC4的⑫⑫⑬～⑫⑫⑯脚输出的激励脉冲正常，说明导风电动机异常，否则说明驱动块IC4异常。
